Descrizione prodotto

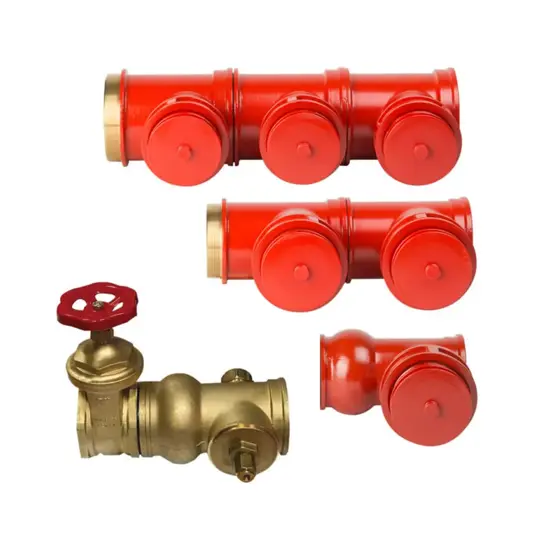

Attacco autopompa a secco per gruppi di mandata a secco, pensato per impianti antincendio con rischio di congelamento dell’acqua nella parte esposta a condizioni climatiche avverse. È un gruppo tipo ALL IN ONE, brevettato, con attacco filettato e versioni con uno, due o tre attacchi DN 70. La struttura separa la parte da installare in area protetta dalla parte da posizionare all’esterno, vicino all’accesso delle autobotti.
Caratteristiche
La parte A va installata in un luogo non soggetto a rischio gelo, come un pozzetto interrato o un locale riscaldato. In questa sezione sono presenti saracinesca di ingresso, corpo con valvola di ritegno a disco ispezionabile con molla di richiamo, valvola di sovrappressione principale pretarata a 1,2 MPa e valvola automatica di drenaggio da collegare a uno scarico.
La parte B è destinata all’installazione esterna ed è composta da un collettore con bocche di immissione DN 70 e girello UNI 804. A seconda della versione, il collettore può essere a singolo attacco, con collettore in ottone, oppure a doppio o triplo attacco, con collettore in ottone e valvole di sovrappressione ausiliarie; in questa configurazione gli attacchi hanno valvole di sezionamento automatiche.
Il corpo è realizzato in ottone EN 1982 non verniciato. Le valvole di sovrappressione sono tarate a 12 bar e la valvola di ritegno è integrata. La connessione alla rete idrica può essere filettata Gas ISO 228 oppure flangiata PN 16 secondo UNI EN 1092. I tappi di protezione sono in polipropilene, secondo UNI10779.
In sintesi
- Ottone EN 1982 non verniciato
- Bocche di immissione DN 70
- Girello UNI 804
- Valvola di sovrappressione principale tarata a 1,2 MPa
- Valvole di sovrappressione tarate a 12 bar
- Tappi di protezione in polipropilene
- Versioni 2''1/2, 3'', 4''
Applicazioni pratiche
- uso in impianti antincendio con rischio gelo
- installazione in pozzetto interrato
- installazione in locale riscaldato
- posa in area esterna accessibile alle autobotti
- collegamento a reti idriche filettate o flangiate
Ambito di utilizzo
impianti antincendio
protezione gelo
autobotte
Scheda tecnica
| Materiale corpo |
Ottone EN 1982 non verniciato |
| Attacchi |
Uno, due o tre attacchi DN 70 con girello UNI 804 |
| Connessione rete |
Filettata Gas ISO 228 o flangiata PN 16 secondo UNI EN 1092 |
| Pressione sovrappressione |
Valvola principale pretarata a 1,2 MPa |
| Valvole |
Valvola ritegno integrata e valvola automatica di drenaggio |
| Tappi protezione |
Polipropilene, secondo UNI10779 |
| Installazione |
Orizzontale o verticale |
| Versioni filettate |
2''1/2 con 1 attacco, 3'' con 2 attacchi, 4'' con 2 attacchi, 4'' con 3 attacchi |
| Versione collettore |
Singolo attacco con collettore in ottone; doppio o triplo attacco con collettore in ottone e valvole di sovrappressione ausiliarie |
Domande frequenti
In quale situazione conviene scegliere questo attacco autopompa?
È adatto quando la parte d’impianto esposta può andare incontro a congelamento dell’acqua. La separazione tra sezione interna protetta e sezione esterna lo rende adatto a impianti antincendio in condizioni climatiche avverse.
Come scelgo tra le versioni con 1, 2 o 3 attacchi?
La scelta dipende dal numero di attacchi richiesto dall’impianto. Sono disponibili versioni filettate 2''1/2 con 1 attacco, 3'' con 2 attacchi, 4'' con 2 attacchi e 4'' con 3 attacchi.
Si può collegare sia con filettatura sia con flangia?
Sì, la connessione alla rete idrica può essere filettata Gas ISO 228 oppure flangiata PN 16 secondo UNI EN 1092.
Si può installare la parte principale all’esterno?
No, la parte A va installata in un luogo non soggetto a rischio gelo, come un pozzetto interrato o un locale riscaldato.
La parte esterna può essere montata in un punto non accessibile ai mezzi dei Vigili del Fuoco?
No, la parte B va installata in luogo esterno facilmente accessibile alle autobotti dei Vigili del Fuoco.
