Descrizione prodotto

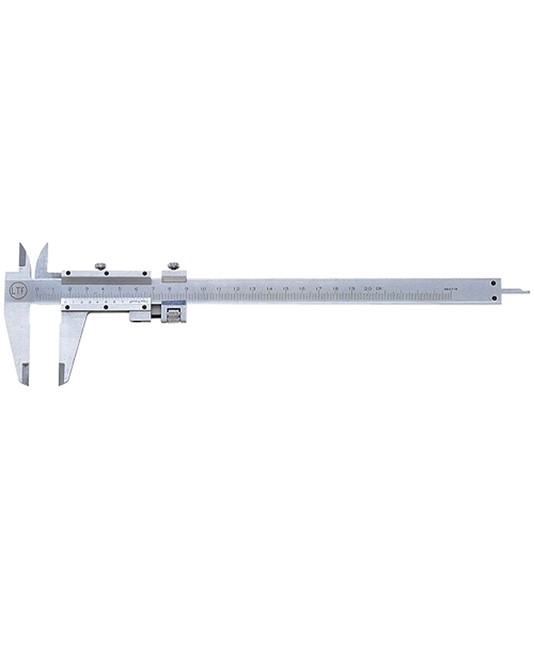

Calibro analogico a nonio composto per misurazioni fino a 200 mm. Ha asta graduata e corsoio in acciaio inox con scala cromata opaca. Integra l'asta di profondità e il bloccaggio superiore del nonio a vite. È disponibile nelle varianti con becchi interni da 16 mm o da 18 mm.
Caratteristiche
Il calibro utilizza un nonio cinquantesimale con lettura sulla scala inferiore di 0,02 mm. Nella variante con becchi interni da 16 mm è indicata anche la lettura sulla scala superiore di 1/1000". La lunghezza scala è di 250 mm e i becchi esterni misurano 45 mm.
La struttura comprende asta graduata e corsoio in acciaio inox, con finitura della scala cromata opaca. L'asta di profondità consente anche misure in profondità, mentre il bloccaggio superiore a vite aiuta a fermare il corsoio durante la lettura.
Sul retro del nonio è presente una tabella filettature metriche e Whitworth. La variante con becchi interni da 18 mm aggiunge il dispositivo di regolazione micrometrica.
In sintesi
- Campo di misura 200 mm
- Asta graduata e corsoio in acciaio inox
- Scala cromata opaca
- Lettura nonio scala inferiore 0,02 mm
- Lettura nonio scala superiore 1/1000" nella variante con becchi interni 16 mm
- Asta di profondità integrata
- Becchi interni 16 mm o 18 mm
Applicazioni pratiche
- misurazioni dimensionali in officina
- controllo di quote esterne su particolari meccanici
- rilevazione di diametri interni
- misura di profondità su cave o sedi
- verifica rapida di filettature con riferimento metrico e Whitworth
Scheda tecnica
| Materiale |
Asta graduata e corsoio in acciaio inox |
| Campo di misura |
200 mm |
| Lettura nonio |
Scala inferiore 0,02 mm; scala superiore 1/1000" nella variante con becchi interni 16 mm |
| Scala |
Cromata opaca |
| Lunghezza scala |
250 mm |
| Becchi esterni |
45 mm |
| Becchi interni |
16 mm o 18 mm |
| Asta profondità |
Integrata |
| Bloccaggio |
Nonio superiore a vite |
| Tabella filettature |
Metriche e Whitworth sul retro del nonio |
| Regolazione micrometrica |
Presente nella variante con becchi interni 18 mm |
Domande frequenti
Che differenza c'è tra la variante con becchi interni da 16 mm e quella da 18 mm?
La differenza dichiarata riguarda i becchi interni e le dotazioni del nonio. La variante da 16 mm riporta anche la lettura sulla scala superiore di 1/1000", mentre la variante da 18 mm è dotata di regolazione micrometrica.
Questo calibro permette anche misure di profondità?
Sì, è dotato di asta di profondità. Può quindi essere usato anche per rilevare quote in profondità oltre alle misure esterne e interne.
Se mi serve un avanzamento più controllato del corsoio, quale variante conviene scegliere?
La variante con becchi interni da 18 mm, perché include il dispositivo di regolazione micrometrica. Questa è la differenza funzionale esplicitamente indicata tra le due versioni.
Ha un riferimento rapido per filettature metriche e Whitworth?
Sì, sul retro del nonio è presente una tabella filettature metriche e Whitworth. È utile quando serve un promemoria direttamente sullo strumento durante il controllo.
