Descrizione prodotto

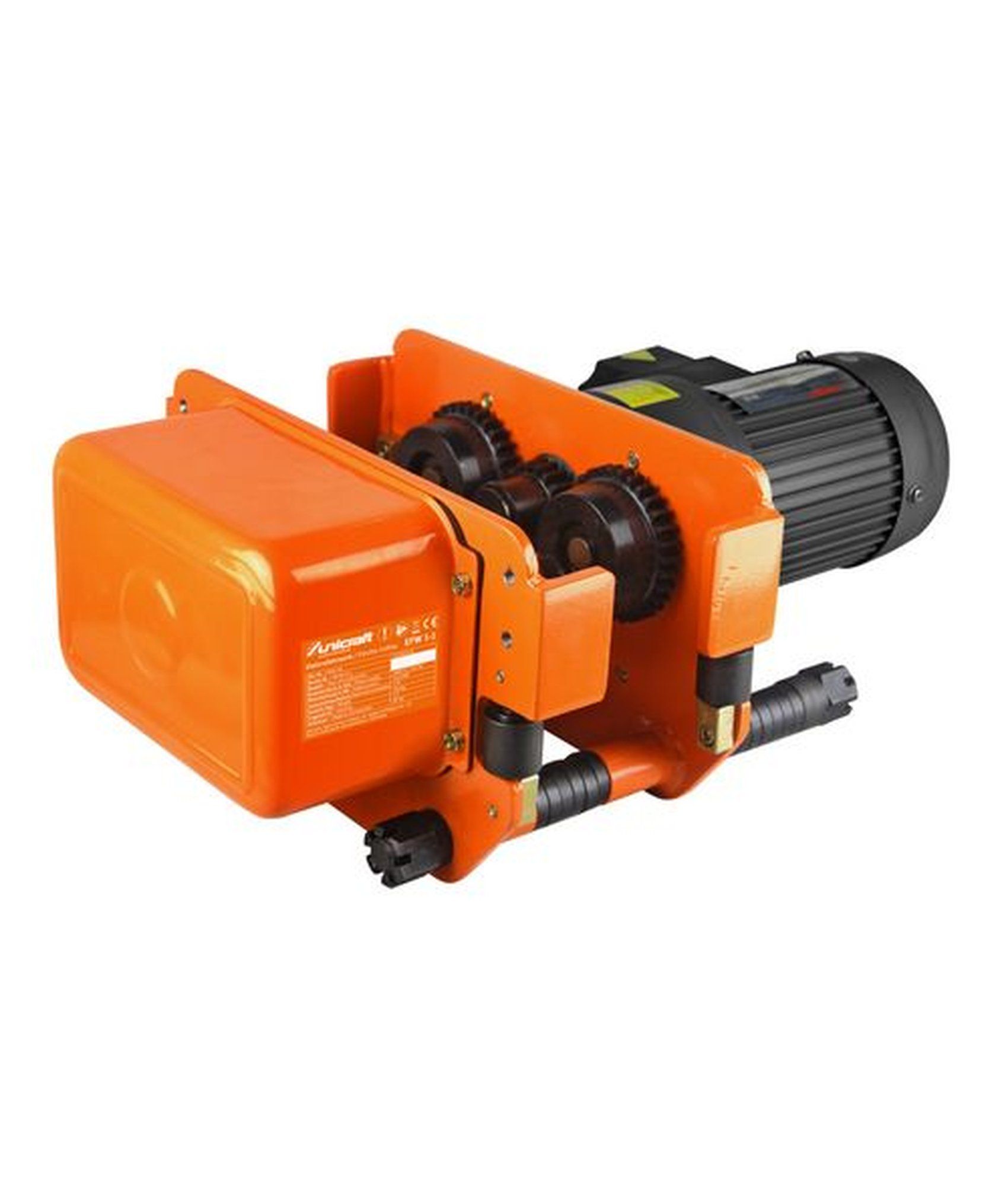

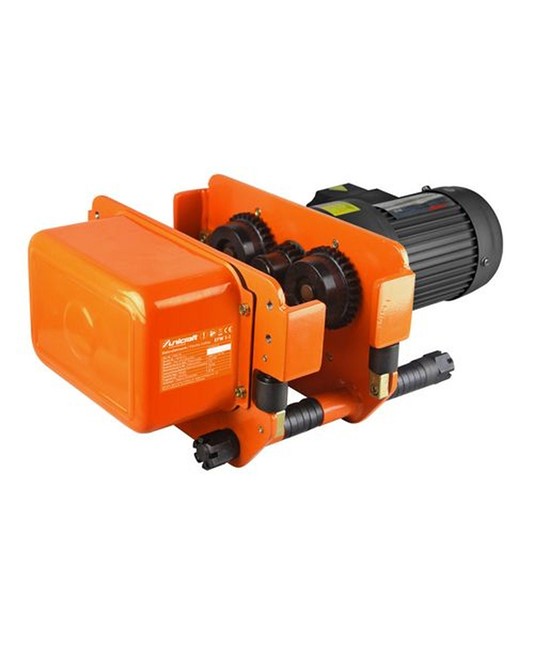

Carrello elettrico per traslazione su trave, adatto all'abbinamento con paranchi compatibili e disponibile in versione da 1 t o 2 t. Lavora con una velocità di traslazione di 13,5 m/min e alimentazione 400 V a 50 Hz. La struttura è prevista per installazione su trafilati metallici e travi con larghezza rotaia da 74 a 180 mm, con compatibilità dichiarata per profili IPE, IPBI, IPB, IPBv e I nelle misure indicate.
Caratteristiche
Il carrello realizza la traslazione elettrica con una sola velocità di marcia pari a 13,5 m/min. Sono disponibili due modelli: il modello 1 con portata 1 t e il modello 2 con portata 2 t.
La scelta della variante dipende dal paranco da abbinare. Il modello 1 è indicato per paranchi con portata da 0,5 t e 1 t con codice STL 6194005, mentre il modello 2 è indicato per paranchi da 2 t con lo stesso codice.
Entrambe le versioni lavorano su rotaie da 74 a 180 mm e hanno classe di protezione IP54. La potenza varia in base alla versione: 0,4 kW per il modello da 1 t e 0,6 kW per il modello da 2 t.
Le dimensioni complessive sono 715x340x260 mm per la versione da 1 t e 722x340x280 mm per la versione da 2 t, con peso rispettivamente di 26 kg e 36 kg. La compatibilità con travi e trafilati comprende IPE 160-400, IPBI 100-180, IPB 100-180, IPBv 100-160 e I 160-475.
In sintesi
- Portata 1 t o 2 t
- Traslazione 13,5 m/min
- Alimentazione 400 V ~ 50 Hz
- Classe di protezione IP54
- Larghezza rotaia 74-180 mm
- Potenza 0,4 kW o 0,6 kW
- Peso 26 kg o 36 kg
Applicazioni pratiche
- uso su travi metalliche con paranco elettrico compatibile
- attività di traslazione del carico lungo rotaie da 74 a 180 mm
- impiego su profili IPE, IPBI, IPB, IPBv e I nelle misure dichiarate
- installazione su sistemi di sollevamento con paranchi codice STL 6194005
Scheda tecnica
| Velocità traslazione |
1 velocità, 13,5 m/min |
| Portata |
1 t o 2 t |
| Compatibilità paranco |
Modello 1 per paranchi da 0,5 t e 1 t con codice STL 6194005; modello 2 per paranchi da 2 t con codice STL 6194005 |
| Larghezza rotaia |
74-180 mm |
| Diametro ingranaggi |
68 mm o 75 mm |
| Potenza |
0,4 kW o 0,6 kW |
| Alimentazione |
400 V ~ 50 Hz |
| Classe protezione |
IP54 |
| Larghezza occhiello |
24 mm o 30 mm |
| Spessore piastra |
14 mm |
| Distanza occhiello |
140 mm o 145 mm |
| Lunghezza motore |
310 mm o 312 mm |
| Lunghezza scatola controllo |
135 mm |
| Dimensioni |
715x340x260 mm o 722x340x280 mm |
| Peso |
26 kg o 36 kg |
| Compatibilità travi |
IPE 160-400, IPBI 100-180, IPB 100-180, IPBv 100-160, I 160-475 |
Domande frequenti
Quale versione devo scegliere tra 1 t e 2 t?
La scelta dipende dalla portata del paranco compatibile. Il modello 1 è indicato per paranchi da 0,5 t e 1 t con codice STL 6194005, mentre il modello 2 è indicato per paranchi da 2 t con lo stesso codice.
È compatibile con qualsiasi trave di scorrimento?
No. È dichiarata la compatibilità con trafilati metallici e travi IPE 160-400, IPBI 100-180, IPB 100-180, IPBv 100-160 e I 160-475, con larghezza rotaia da 74 a 180 mm.
Posso abbinarlo a un paranco diverso dal codice STL 6194005?
La compatibilità dichiarata riguarda paranchi con codice STL 6194005. Per altri paranchi, la scheda non fornisce conferma di compatibilità.
