Descrizione prodotto

Cartello informativo portata brache di funi metalliche in alluminio piano verniciato, formato rettangolare verticale da 500 x 665 mm. È pensato per esporre in modo leggibile la tabella delle portate massime delle brache di funi metalliche. La struttura ha spessore di 1 mm e il pannello integra quattro fori agli angoli per il fissaggio.

Caratteristiche

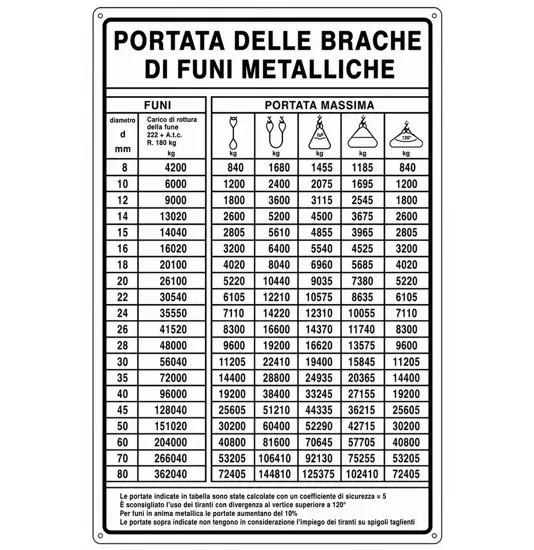

Il cartello riporta una tabella dedicata alla portata massima delle brache di funi metalliche. La lettura è organizzata per diametro della fune, con valori da 8 a 80 mm, e per diverse configurazioni di imbracatura illustrate con pittogrammi.

Il supporto è in alluminio piano verniciato. Il formato verticale da 500 x 665 mm offre una superficie ampia per la consultazione della tabella, mentre lo spessore di 1 mm definisce la consistenza del pannello.

Nella parte inferiore sono presenti note operative stampate sul cartello: le portate in tabella sono calcolate con coefficiente di sicurezza 5, per funi in anima metallica le portate aumentano del 10% e i valori non tengono in considerazione l'impiego dei tiranti su spigoli taglienti.

In sintesi

Alluminio piano verniciato
Dimensioni 500 x 665 mm
Spessore 1 mm
Formato rettangolare verticale
Tabella portata massima per brache di funi metalliche
Diametri funi da 8 a 80 mm
4 fori agli angoli

Applicazioni pratiche

uso in aree di sollevamento carichi con brache di funi metalliche
impiego in reparti dove serve consultare portate massime per diversi schemi di imbracatura
uso come pannello informativo vicino a postazioni di movimentazione

Ambito di utilizzo

sollevamento carichi

Scheda tecnica

Materiale	Alluminio piano verniciato
Dimensioni	500 x 665 mm
Spessore	1 mm
Formato	Rettangolare verticale
Fori fissaggio	4 fori agli angoli
Contenuto	Tabella portata delle brache di funi metalliche
Diametri funi	Da 8 a 80 mm
Schemi portata	Portata massima riportata per 5 configurazioni di imbracatura

Domande frequenti

Il cartello riporta anche indicazioni per funi con anima metallica?

Sì. È riportato che per funi in anima metallica le portate aumentano del 10%.

Le portate indicate valgono anche con angoli oltre 120°?

No. Il cartello specifica che è sconsigliato l'uso dei tiranti con divergenza al vertice superiore a 120°.

Le portate tengono conto dell'uso dei tiranti su spigoli taglienti?

No. Il cartello indica che le portate riportate non tengono in considerazione l'impiego dei tiranti su spigoli taglienti.
