Descrizione prodotto

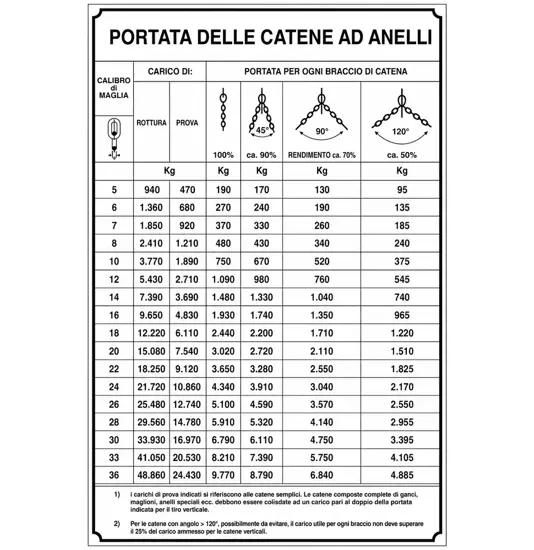

Cartello informativo portata delle catene ad anelli in alluminio piano verniciato, pensato per la consultazione delle portate durante l'impiego di catene di sollevamento. Ha formato rettangolare verticale da 600 x 900 mm e spessore di 1 mm. La tabella riporta i valori in kg in relazione al calibro di maglia e all'angolo di lavoro dei bracci di catena.

Caratteristiche

Il cartello è realizzato in alluminio piano verniciato. Le dimensioni di 600 x 900 mm lo rendono adatto alla lettura come pannello informativo fisso, con sviluppo verticale rettangolare.

Il contenuto è organizzato in tabella e riporta il calibro di maglia, il carico di rottura, il carico di prova e la portata per ogni braccio di catena. Sono presenti i valori riferiti alla catena verticale al 100% e alle configurazioni con angoli di 45°, 90° e 120°, con rendimento indicato in tabella.

La tabella copre calibri di maglia da 5 a 36. Sono riportate anche note operative: i carichi di prova indicati si riferiscono alle catene semplici, mentre per le catene composte complete di ganci, redance e anelli speciali il collaudo deve essere riferito ai componenti del complesso. Per angoli superiori a 120° è indicato di evitare l'uso quando possibile.

In sintesi

Alluminio piano verniciato
Dimensioni 600 x 900 mm
Spessore 1 mm
Formato rettangolare verticale
Tabella portate in kg per angoli 45°, 90° e 120°
Calibro maglia da 5 a 36

Applicazioni pratiche

uso in aree di sollevamento carichi
uso presso punti di consultazione per catene ad anelli
impiego in zone operative dove si usano bracci di catena con angoli diversi

Ambito di utilizzo

sollevamento carichi

Scheda tecnica

Materiale	Alluminio piano verniciato
Dimensioni	600 x 900 mm
Spessore	1 mm
Formato	Rettangolare verticale
Contenuto	Tabella portate in kg per catene ad anelli con carico di rottura, prova e portata per ogni braccio di catena a 45°, 90° e 120°
Calibro maglia	Da 5 a 36

Domande frequenti

È adatto per aree in cui si consultano le portate delle catene di sollevamento?

Sì, il cartello riporta una tabella completa con portate in kg, carico di rottura e carico di prova per catene ad anelli. Il formato 600 x 900 mm è pensato per la consultazione come pannello informativo.

I valori riportati valgono anche per catene composte con ganci o anelli speciali?

No, i carichi di prova indicati si riferiscono alle catene semplici. Per catene composte complete di ganci, redance o anelli speciali il collaudo deve essere riferito ai componenti del complesso.

Si può usare come riferimento anche con angoli superiori a 120°?

L'indicazione riportata è di evitare, quando possibile, le catene con angolo superiore a 120°. In questo caso il carico utile per ogni braccio non deve superare il 25% del carico ammesso per la catena verticale.
