Descrizione prodotto

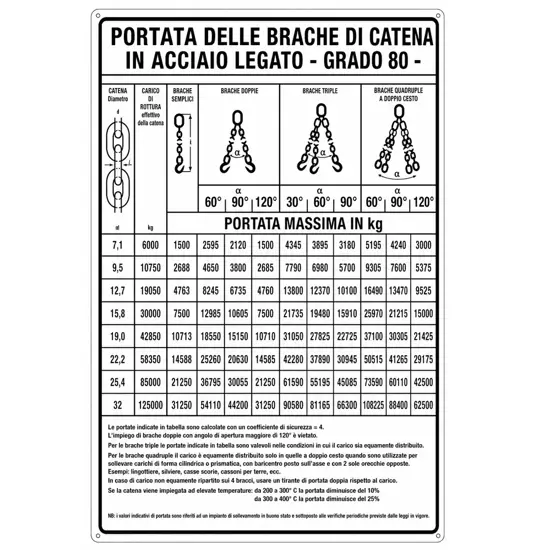

Cartello portata brache di catena per la consultazione delle portate massime delle brache in acciaio legato grado 80. È realizzato in alluminio piano verniciato, con formato rettangolare verticale da 500 x 665 mm e spessore 1 mm. Riporta una tabella con i valori in kg per diverse configurazioni di brache e per i relativi angoli di lavoro. È pensato come cartello con norme e istruzioni per impianti di sollevamento.

Caratteristiche

Il cartello raccoglie le portate delle brache di catena in acciaio legato grado 80 per catene di diverso diametro e per più configurazioni: brache semplici, doppie, triple e quadruple a doppio cesto. La tabella riporta il carico di rottura teorico effettivo della catena e la portata massima in kg.

Sono indicati anche gli angoli di riferimento previsti dalla tabella, tra cui 30°, 60°, 90° e 120°, secondo la configurazione rappresentata. Nelle note inferiori sono riportate le condizioni di impiego per il calcolo delle portate, il coefficiente di sicurezza 4 e le riduzioni di portata per utilizzo della catena tra 200 e 300 °C e tra 300 e 400 °C.

Il supporto è in alluminio piano verniciato da 1 mm, in formato verticale 500 x 665 mm. La superficie ospita una tabella ampia e leggibile, con illustrazioni delle diverse configurazioni di brache e con note operative di utilizzo.

In sintesi

Alluminio piano verniciato
Dimensioni 500 x 665 mm
Spessore 1 mm
Formato rettangolare verticale
Tabella per brache di catena in acciaio legato grado 80
Portate massime espresse in kg
Riduzione portata: -10% da 200 a 300 °C, -25% da 300 a 400 °C

Applicazioni pratiche

uso presso impianto di sollevamento
consultazione delle portate durante impiego di brache doppie, triple o quadruple
riferimento operativo per sollevamento con brache di catena grado 80
affissione in aree dedicate alla movimentazione dei carichi

Ambito di utilizzo

sollevamento carichi impianto di sollevamento

Scheda tecnica

Materiale	Alluminio piano verniciato
Dimensioni	500 x 665 mm
Spessore	1 mm
Formato	Rettangolare verticale
Contenuto	Tabella portata delle brache di catena in acciaio legato grado 80
Configurazioni	Brache semplici, brache doppie, brache triple, brache quadruple a doppio cesto
Angoli indicati	30°, 60°, 90° e 120°, secondo la configurazione riportata
Coefficiente sicurezza	4
Riduzione portata	Da 200 a 300 °C: -10%; da 300 a 400 °C: -25%

Domande frequenti

Questo cartello riporta le portate per più configurazioni di brache?

Sì, comprende una tabella per brache semplici, doppie, triple e quadruple a doppio cesto. Sono indicati anche i relativi angoli di riferimento previsti dalla tabella.

Ci sono limiti di impiego indicati direttamente sul cartello?

Sì. È indicato che l'impiego di brache doppie con angolo di apertura maggiore di 120° è vietato. Per le brache quadruple sono inoltre specificate condizioni precise di ripartizione del carico e di posizione del baricentro.

Il cartello considera anche la riduzione di portata con la temperatura?

Sì, riporta due riduzioni esplicite: -10% da 200 a 300 °C e -25% da 300 a 400 °C. Questo aiuta a verificare rapidamente se la portata nominale deve essere corretta in funzione della temperatura di impiego.
