Chuck Key Holder

Chuck Key Holder per torni con sensore induttivo e fungo di emergenza: garantisce la sicurezza impedendo l’avvio del motore senza la chiave mandrino inserita, conforme agli standard per la protezione collettiva delle macchine utensili.

€ 458,07 +iva€ 558,84 iva incl

Confronta Confronta (0)

Dettagli prodotto

Dispositivo di sicurezza per torni progettato per alloggiare la chiave del mandrino e prevenire l'avvio accidentale della macchina utensile senza la sua corretta sistemazione.
Dotato di sensore induttivo integrato che blocca l'avviamento del motore in assenza della chiave nell'apposito alloggiamento, aumentando la sicurezza operativa.
Fungo di emergenza e led di segnalazione per il controllo immediato dello stato di sicurezza e la visualizzazione dell’assenza chiave.
Struttura composta da piastra di fissaggio a terra e piastra di collegamento al corpo macchina, entrambe in ferro, per installazione stabile su varie tipologie di tornio.
Profilo telescopico regolabile in alluminio arancio (RAL2004) per adattamento alle differenti configurazioni macchina e massima visibilità.
Completo di kit con tre boccole di diversi diametri (Ø10mm, Ø12mm, Ø14mm) per compatibilità con diversi tipi di chiavi mandrino.
Soluzione indicata per aziende, laboratori e officine meccaniche nel rispetto delle normative di sicurezza collettiva relativamente alla protezione macchine utensili.

Descrizione prodotto

Dispositivo di sicurezza per tornio progettato per riporre la chiave del mandrino in posizione dedicata e impedire l’avviamento del motore quando la chiave non è inserita. La struttura si ancora a terra e al corpo macchina. Integra un sensore induttivo, una spia di assenza chiave e un fungo di emergenza. La fornitura comprende anche un kit di tre boccole per chiavi da Ø10, Ø12 e Ø14 mm.

Caratteristiche

Il dispositivo crea un punto di alloggiamento dedicato per la chiave del mandrino del tornio. Il sensore induttivo controlla la presenza della chiave nell’alloggiamento e impedisce l’avviamento del motore quando la chiave non è inserita.

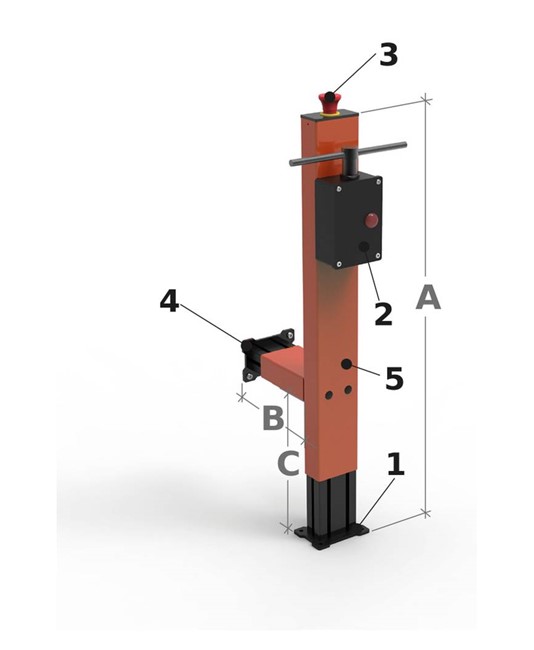

La struttura è composta da piastra di fissaggio a pavimento in ferro, scatola con sensore induttivo e led di segnalazione, fungo di emergenza, piastra di collegamento macchina in ferro e profilo telescopico in alluminio. Il profilo è in finitura arancio RAL2004.

Per il codice CKH 001 sono indicate dimensioni A 710-840, B 126-230, C 140-240, con peso di 8.2 kg. Il kit boccole fornito di serie comprende tre misure: Ø10 mm, Ø12 mm e Ø14 mm.

In sintesi

Sensore induttivo con blocco avviamento motore
Fungo di emergenza integrato
Spia di assenza chiave con led di segnalazione
Kit boccole Ø10 mm, Ø12 mm e Ø14 mm
Piastra di fissaggio a pavimento in ferro
Profilo telescopico in alluminio
Peso 8.2 kg

Applicazioni pratiche

uso su tornio per il ricovero controllato della chiave del mandrino
attività di tornitura con interblocco sull’avviamento del motore
impiego su macchine utensili con fissaggio a pavimento e al corpo macchina

Ambito di utilizzo

tornio macchine utensili

Scheda tecnica

Ancoraggio	A terra e al corpo macchina
Alloggiamento chiave	Per chiave del mandrino del tornio
Sensore	Induttivo
Segnalazione	Spia di assenza chiave con led di segnalazione
Arresto emergenza	Fungo di emergenza
Kit boccole	3 boccole: Ø10 mm, Ø12 mm e Ø14 mm
Piastra fissaggio	A pavimento in ferro
Piastra collegamento	Macchina in ferro
Profilo telescopico	In alluminio
Dimensioni	A 710-840, B 126-230, C 140-240
Peso	8.2 kg
