Descrizione prodotto

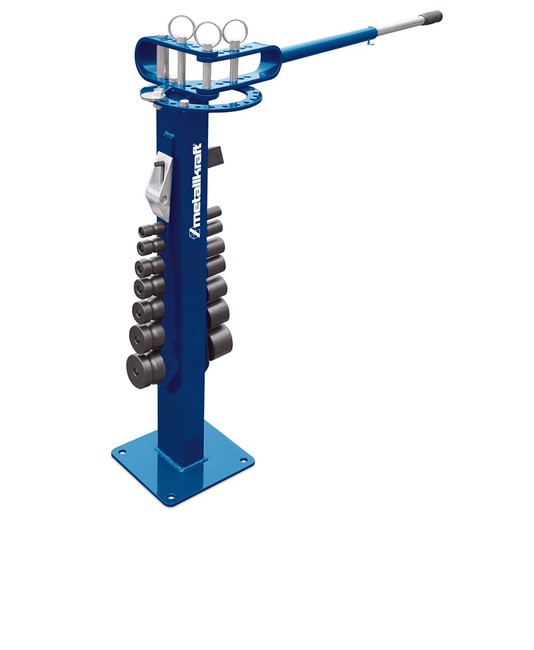

Curvatrice universale per curvatura a freddo fino a 180°, adatta per lavorazioni in officina, cantiere e carrozzeria. Il modello UB 10 integra un dispositivo di controllo angolo regolabile per operazioni ripetute e un piedistallo avvitabile per installazione stabile. Può lavorare acciaio, alluminio, rame e acciaio inox entro i limiti dimensionali dichiarati. Il dispositivo di curvatura removibile amplia le modalità di impiego anche con utilizzo su morsa, tramite piastra di serraggio opzionale.
Caratteristiche
La macchina esegue curvatura a freddo fino a un angolo di 180°. Il controllo angolo di curvatura è regolabile, caratteristica utile nelle lavorazioni ripetute. Tutte le cerniere sono temprate. Il piedistallo è avvitabile per l'uso in officina.
La dotazione standard comprende due set di rulli di curvatura temprati, con diametri Ø 24, 30, 37, 43, 49, 62 e 75 mm. Con il set rulli 10-180 fornito di serie, l'estensione massima arriva a 200 mm. È presente anche un cuneo per realizzare spigoli vivi su materiale piatto, con serraggio del pezzo tramite 4 bulloni.
Le capacità massime dichiarate comprendono acciaio piatto 10x50 mm per angoli arrotondati e 6x50 mm per spigoli vivi. Per acciaio, alluminio e rame sono indicati materiale a sezione circolare fino a Ø 16 mm, sezione quadrata 16x16 mm e tubo G 3/4”. Per acciaio inox i limiti dichiarati sono Ø 14 mm, 14x14 mm e tubo G 3/4”. Con l'accessorio opzionale UB 11 è possibile realizzare spirali.
In sintesi
- Curvatura a freddo fino a 180°
- Peso 32 kg
- Rulli standard 2 x Ø 24/30/37/43/49/62/75 mm
- Rulli di curvatura temprati estensibili fino a 200 mm
- Acciaio piatto arrotondato max 10x50 mm
- Acciaio piatto a spigoli vivi max 6x50 mm
- Materiale lavorabile: acciaio, alluminio, rame e acciaio inox
Applicazioni pratiche
- uso in officina per piegatura a freddo di profili metallici
- attività in carrozzeria su materiale piatto, tondo, quadro e tubo
- impiego in cantiere per lavorazioni di curvatura su metallo
- uso per realizzazione di spigoli vivi su acciaio piatto
- impiego per operazioni ripetute con controllo angolo regolabile
- uso per realizzazione di spirali con accessorio opzionale UB 11
Ambito di utilizzo
officina
cantiere
carrozzeria
Scheda tecnica
| Tipo curvatura |
A freddo fino a 180° |
| Controllo angolo |
Regolabile, per operazioni ripetute |
| Piedistallo |
Avvitabile per utilizzo in officina |
| Montaggio alternativo |
Dispositivo di curvatura removibile con piastra di serraggio opzionale per utilizzo su morsa |
| Cerniere |
Temprate |
| Cuneo |
Per realizzare spigoli vivi da materiale piatto |
| Serraggio pezzo |
Con 4 bulloni |
| Rulli standard |
2 x Ø 24/30/37/43/49/62/75 mm |
| Rulli curvatura |
Temprati, estensibili fino a 200 mm con set rulli 10-180 fornito di serie |
| Acciaio piatto arrotondato |
Max 10x50 mm |
| Acciaio piatto spigoli vivi |
Max 6x50 mm |
| Materiale lavorabile |
Acciaio, alluminio, rame |
| Sezione circolare |
Ø 16 mm |
| Sezione quadrata |
16x16 mm |
| Tubo |
G 3/4” |
| Acciaio inox tondo |
Ø 14 mm |
| Acciaio inox quadro |
14x14 mm |
| Acciaio inox tubo |
G 3/4” |
| Peso |
32 kg |
| Accessorio opzionale |
UB 11 per realizzare spirali |
| Dispositivi opzionali |
Altri dispositivi di curvatura disponibili su richiesta |
Domande frequenti
Va bene per lavorazioni ripetute con lo stesso angolo di piega?
Sì, è dotata di controllo angolo regolabile per operazioni ripetute. Questa configurazione aiuta a impostare e riprodurre la stessa curvatura.
Si può usare anche su una morsa invece che sul piedistallo?
Sì, il dispositivo di curvatura è removibile e può essere utilizzato su una morsa con piastra di serraggio opzionale.
Con questa curvatrice posso realizzare anche spirali?
Sì, le spirali sono realizzabili con l'accessorio opzionale UB 11. Senza questo accessorio, la configurazione standard comprende i rulli di curvatura forniti di serie.
Quali sono i limiti massimi di lavorazione su acciaio piatto?
Per acciaio piatto con angoli arrotondati il limite dichiarato è 10x50 mm. Per acciaio piatto con spigoli vivi il limite dichiarato è 6x50 mm.
Può lavorare anche acciaio inox?
Sì, per acciaio inox sono indicati questi limiti massimi: materiale tondo Ø 14 mm, materiale quadro 14x14 mm e tubo G 3/4”.
