Descrizione prodotto

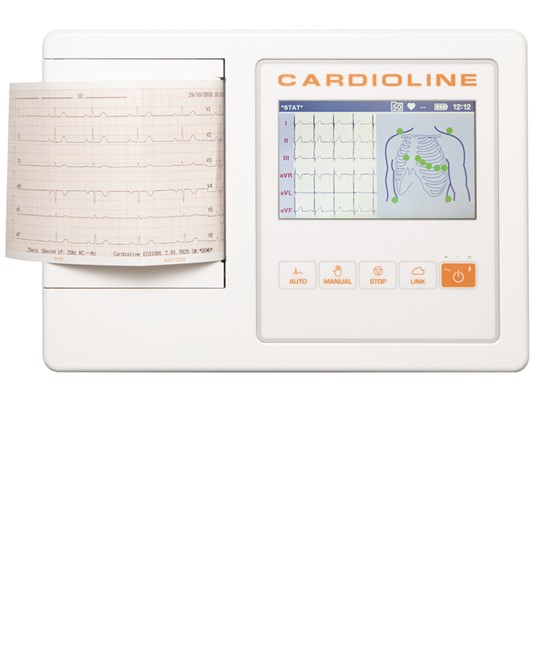

Elettrocardiografo 12 derivazioni per ECG a riposo, progettato per l'uso in studio medico. Cardioline 100L Glasgow integra uno schermo tattile a colori da 5 pollici e una stampante termica, con gestione guidata dell'esame dal posizionamento degli elettrodi fino a stampa e memorizzazione. Acquisisce ECG in modalità Automatica, Manuale, Stat o Ritmo e salva fino a 50 esami, con esportazione USB in formato SCP-PDF. ECG EasyApp per la gestione degli ECG dei pazienti è opzionale.
Caratteristiche
Il sistema acquisisce ECG a 12 derivazioni con cavo paziente standard 15D a 10 fili. Le modalità disponibili sono Automatica a 12 derivazioni, Manuale a 3 o 6 derivazioni, Stat a 12 derivazioni e Ritmo a 1 o 3 derivazioni. La funzione ECG Ritmo analizza 3 minuti di tracciato, comprese tendenza e variabilità della frequenza cardiaca.
Lo schermo LCD TFT retroilluminato da 5 pollici, con risoluzione 800 x 480 e pannello tattile capacitivo, visualizza in tempo reale 3, 6 o 12 derivazioni. I tasti dedicati consentono un accesso rapido alle principali funzioni operative. La stampante termica integrata utilizza una testina da 108 mm con risoluzione di 8 dot/mm e supporta diversi formati di stampa.
L'algoritmo Glasgow è previsto per l'interpretazione ECG di pazienti adulti, pediatrici e STEMI. Il dispositivo misura, tra gli altri parametri, frequenza cardiaca, intervallo PR, durata QRS, intervalli QT e QTc, indice di Sokolow-Lyon e assi P, R, T. I file possono essere memorizzati nel dispositivo oppure esportati tramite USB verso PC o chiavetta di memoria.
Tra le specifiche di acquisizione rientrano campionamento a 32000 campioni/secondo/canale, risoluzione ECG di 5 µV/LSB, banda passante equivalente a 0,05-150 Hz, riconoscimento pacemaker e filtri digitali per diagnostica, interferenze CA 50/60 Hz e visualizzazione o stampa.
In sintesi
- 12 derivazioni ECG con cavo paziente standard 15D a 10 fili
- Schermo LCD TFT tattile capacitivo da 5 pollici
- Risoluzione schermo 800 x 480
- Memoria interna fino a 50 ECG
- Esportazione USB in formato SCP-PDF
- Stampante termica con testina da 108 mm
- Dimensioni 270 x 190 x 60 mm, peso 1,48 kg
Applicazioni pratiche
- uso in studio medico per ECG a riposo
- attività di acquisizione ECG con stampa immediata
- impiego per archiviazione locale degli esami
- uso con esportazione ECG su PC tramite USB
- attività di analisi del ritmo su tracciato di 3 minuti
Ambito di utilizzo
studio medico
ecg a riposo
Scheda tecnica
| Derivazioni |
12 derivazioni ECG: I, II, III, aVR-L-F, V1-6 |
| Cavo paziente |
Standard 15D, 10 fili |
| CMRR |
>100 dB |
| Impedenza ingresso |
100 MOhm |
| Campionamento |
32000 campioni/secondo/canale |
| Risoluzione ECG |
5 µV/LSB; 500 s/s |
| Range dinamico |
± 325 mV |
| Banda passante |
Prestazione equivalente a 0,05-150 Hz |
| Riconoscimento pacemaker |
Hardware accoppiato con filtro di convoluzione digitale |
| Filtri |
Passa-alto diagnostico digitale a fase lineare, filtro adattivo digitale per interferenze CA 50/60 Hz, passa-basso digitale a 25/40 Hz per visualizzazione e stampa |
| Modalità acquisizione |
Automatica 12 derivazioni, Manuale 3/6 derivazioni, Stat 12 derivazioni, Ritmo 1/3 derivazioni |
| Configurazione |
Standard o Cabrera |
| Riconoscimento guasto |
Indipendente su tutte le derivazioni |
| Frequenza cardiaca |
30-300 bpm |
| Misurazioni ECG |
Tutte le derivazioni, medie, corrette; HR; RR medio; intervallo PR; durata QRS; intervallo QT e QTc con formula di Hodges, Bazzet e Fridericia; max R[V5] o [V6] e S[V1]; indice di Sokolow-Lyon; assi P, R, T |
| Interpretazione ECG |
Programma di Analisi Glasgow per pazienti adulti, pediatrici, STEMI |
| Memoria ECG |
50 ECG |
| Formato esportazione |
SCP-PDF |
| Schermo |
LCD TFT a colori retroilluminato da 5 pollici con pannello tattile capacitivo |
| Risoluzione schermo |
800 x 480 |
| Dati visualizzati |
3/6/12 derivazioni in tempo reale |
| Stampante |
Termica con testina da 108 mm |
| Risoluzione stampa |
8 dot/mm |
| Dimensioni |
270 x 190 x 60 mm |
| Peso |
1,48 kg |
| Alimentazione |
100-240 V, 50/60 Hz |
| Grado protezione alimentatore |
IP20 |
| Batteria |
NiMH |
| Autonomia |
Più di 500 ECG, più di 6 ore |
| Tempo ricarica |
4 ore fino all'85% della capacità totale |
| Software |
Interno multilingue commutabile in 16 lingue |
| Connessioni |
USB verso PC o chiavetta di memoria |
| App gestione ECG |
ECG EasyApp opzionale per la gestione degli ECG dei pazienti |
Domande frequenti
Quali modalità di acquisizione sono disponibili su questo ECG?
Sono disponibili Automatica a 12 derivazioni, Manuale a 3 o 6 derivazioni, Stat a 12 derivazioni e Ritmo a 1 o 3 derivazioni. Questo permette di scegliere la modalità in base al tipo di registrazione richiesto.
Posso esportare gli ECG su PC o su una chiavetta USB?
Sì. I file ECG possono essere memorizzati nel dispositivo oppure esportati tramite connessione USB verso un PC o una chiavetta di memoria, in formato SCP-PDF.
ECG EasyApp è inclusa con questo modello?
No, in questo caso è indicata come opzionale. L'app consente di ricevere su PC le acquisizioni ECG in formato SCP tramite USB, stamparle e modificare dati paziente, interpretazioni automatiche e schema delle strisce del ritmo.
È adatto per acquisire un ECG a riposo in studio medico?
Sì. È progettato per acquisire in modo semplice e rapido un ECG a riposo a 12 derivazioni in studio medico.
È protetto contro acqua o polvere?
No, la protezione contro acqua è indicata come IXP 0. L'alimentatore ha grado di protezione IP20.
