Descrizione prodotto

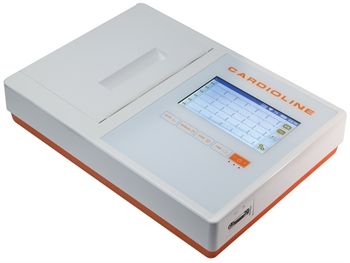

Elettrocardiografo 12 derivazioni per ECG a riposo, progettato per l'uso in studio medico. Questa versione Cardioline 200L Glasgow integra uno schermo tattile a colori da 7", guida operativa passo dopo passo e stampa fino a 12 canali. Acquisisce tracciati in modalità automatica, manuale, Stat o Ritmo e consente la memorizzazione dei file nel dispositivo oppure l'esportazione via USB. Il programma di analisi Glasgow supporta l'interpretazione per pazienti adulti e pediatrici.
Caratteristiche
L'acquisizione avviene su 12 derivazioni con cavo paziente standard 15D a 10 fili. Il dispositivo lavora con frequenza di campionamento di 32000 campioni/secondo/canale, risoluzione ECG di 5 µV/LSB e banda passante equivalente a 0,05-150 Hz. Include riconoscimento hardware del pacemaker, riconoscimento guasto derivazione indipendente su tutte le derivazioni e filtri digitali per passa-alto diagnostico, interferenze CA 50/60 Hz e passa-basso a 25/40 Hz per visualizzazione e stampa.
Lo schermo LCD TFT retroilluminato da 7" con risoluzione 800 x 480 visualizza 3, 6 o 12 derivazioni in tempo reale. Le modalità di acquisizione disponibili sono Automatica a 12 derivazioni, Manuale a 3/6/12 derivazioni, Stat a 12 derivazioni e Ritmo a 1/3 derivazioni. La funzione Ritmo esegue l'analisi di 3 minuti di ECG, compresa la tendenza e la variabilità della frequenza cardiaca.
La stampa utilizza una testina termica da 216 mm con risoluzione 8 dot/mm. Sono supportati i formati standard o Cabrera con 3, 3+1, 3+3, 6 o 12 canali in modalità automatica e 3, 6 o 12 canali in stampa continua, oltre alla striscia del ritmo. La memoria interna archivia fino a 50 ECG; i file possono essere esportati in formato SCP-PDF tramite USB verso PC o chiavetta di memoria.
Il software interno è commutabile in 16 lingue. L'algoritmo Glasgow esegue l'interpretazione ECG per adulti, pazienti pediatrici e STEMI. L'apparecchio misura, tra gli altri parametri, HR, RR medio, intervallo PR, durata QRS, QT e QTc, con formule di Hodges, Bazzet e Fridericia. Le dimensioni sono 413 x 295 x 80 mm, con peso di 4,17 kg; l'alimentazione è 100-240 V 50/60 Hz e la batteria NiMH fornisce più di 500 ECG o più di 6 ore di autonomia.
In sintesi
- Schermo LCD TFT retroilluminato da 7" con pannello tattile capacitivo
- 12 derivazioni ECG con cavo paziente standard 15D a 10 fili
- Memoria interna fino a 50 ECG
- Esportazione USB in formato SCP-PDF
- Stampa termica con testina da 216 mm
- Autonomia batteria oltre 500 ECG o oltre 6 ore
- Dimensioni 413 x 295 x 80 mm, peso 4,17 kg
Applicazioni pratiche
- uso in studio medico per ECG a riposo
- attività di acquisizione e stampa di tracciati a 12 derivazioni
- impiego per analisi del ritmo su 3 minuti di ECG
- gestione di archiviazione ed esportazione ECG su PC tramite USB
- valutazione ECG di pazienti adulti e pediatrici
Ambito di utilizzo
studio medico
ecg a riposo
Scheda tecnica
| Derivazioni ECG |
12 derivazioni: I, II, III, aVR-L-F, V1-6 |
| Cavo paziente |
Standard 15D, 10 fili |
| CMRR |
>100 dB |
| Impedenza ingresso |
100 MOhm |
| Campionamento |
32000 campioni/secondo/canale |
| Risoluzione ECG |
5 µV/LSB; 500 s/s |
| Range dinamico |
± 325 mV |
| Banda passante |
Prestazione equivalente a 0,05-150 Hz |
| Riconoscimento pacemaker |
Riconoscimento hardware accoppiato con filtro di convoluzione digitale |
| Filtri |
Filtro passa-alto diagnostico digitale a fase lineare; filtro adattivo digitale per interferenze CA 50/60 Hz; filtro passa-basso digitale a 25/40 Hz solo per visualizzazione e stampa |
| Protezione defibrillazione |
Standard AAMI/IEC |
| Modalità acquisizione |
Automatica 12 derivazioni, Manuale 3/6/12 derivazioni, Stat 12 derivazioni, Ritmo 1/3 derivazioni |
| Configurazione |
Standard o Cabrera |
| Riconoscimento guasto |
Indipendente su tutte le derivazioni |
| Frequenza cardiaca |
30-300 bpm |
| Misurazioni ECG |
Tutte le derivazioni, medie, corrette; HR; RR medio; intervallo PR; durata QRS; intervallo QT e QTc con formula di Hodges, Bazzet e Fridericia; max R[V5] o [V6] e S[V1]; indice di Sokolow-Lyon; assi P, R, T |
| Interpretazione ECG |
Programma di Analisi Glasgow per pazienti adulti, pediatrici, STEMI |
| Memoria ECG |
50 ECG |
| Formato esportazione |
SCP-PDF |
| Schermo |
LCD TFT a colori retroilluminato 7" con pannello tattile capacitivo |
| Risoluzione schermo |
800 x 480 |
| Visualizzazione |
3/6/12 derivazioni in tempo reale |
| Testina termica |
216 mm |
| Risoluzione stampa |
8 dot/mm |
| Canali stampa |
Modalità automatica standard o Cabrera 3, 3+1, 3+3, 6 o 12 canali; modalità continua 3, 6 o 12 canali; stampa striscia del ritmo |
| Software |
Interno multilingue commutabile in 16 lingue |
| Connessione |
USB per esportazione a PC o chiavetta di memoria |
| Dimensioni |
413 x 295 x 80 mm |
| Peso |
4,17 kg |
| Alimentazione |
100-240 V, 50/60 Hz |
| Grado protezione alimentatore |
IP20 |
| Batteria |
NiMH |
| Autonomia |
Più di 500 ECG, più di 6 ore |
| Tempo ricarica |
4 ore fino all'85% della capacità totale |
| Compatibilità elettromagnetica |
Gruppo 1 - Classe B |
| Protezione scosse |
IP con alimentazione interna, Classe I su alimentatore esterno CA/CC |
| Protezione acqua |
IXP 0 |
Domande frequenti
Posso esportare i tracciati su PC o su chiavetta USB?
Sì. I file ECG possono essere memorizzati nel dispositivo oppure esportati tramite connessione USB verso un PC o una chiavetta di memoria, con formato di esportazione SCP-PDF.
È adatto per eseguire ECG a riposo in studio medico?
Sì. È progettato per acquisire in modo semplice e rapido un ECG a riposo a 12 derivazioni in studio medico.
Quali modalità di acquisizione posso usare su questo modello?
Sono disponibili quattro modalità: Automatica a 12 derivazioni, Manuale a 3/6/12 derivazioni, Stat a 12 derivazioni e Ritmo a 1/3 derivazioni. La modalità Ritmo include l'analisi di 3 minuti di ECG con tendenza e variabilità della frequenza cardiaca.
Può interpretare ECG sia per adulti sia per pazienti pediatrici?
Sì. Il programma di Analisi Glasgow supporta l'interpretazione ECG per pazienti adulti, pediatrici e STEMI.
Può essere usato in ambienti con esposizione all'acqua?
No, la protezione contro acqua è indicata come IXP 0. Questo valore non documenta una protezione specifica contro l'ingresso d'acqua.
Quanto tempo serve per ricaricare la batteria?
Sono necessarie 4 ore per arrivare all'85% della capacità totale. La batteria è di tipo NiMH.
