Descrizione prodotto

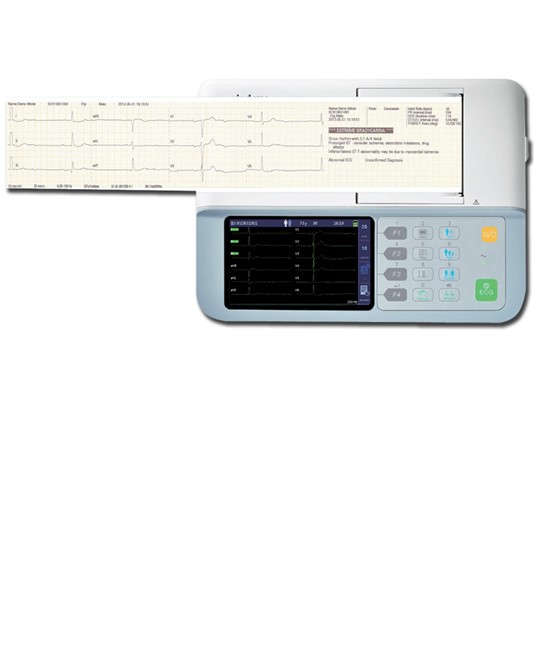

Elettrocardiografo 12 canali per la diagnosi tramite ECG a riposo, BeneHeart R3 unisce portabilità, analisi con algoritmo di Glasgow e stampa integrata. Pesa 1,2 kg batteria inclusa, quindi si trasporta facilmente tra ambulatorio e postazione di visita. Il display a colori da 5 pollici mostra in tempo reale le forme d’onda e i principali dati paziente. La registrazione e la stampa degli ECG a riposo avvengono con durata standard predefinita di 10 secondi.
Caratteristiche
L’unità acquisisce ECG a riposo a 12 canali e supporta misurazioni e interpretazioni con l’algoritmo di analisi ECG dell’università di Glasgow. Sono disponibili pre-acquisizione o post-acquisizione, con 10 secondi di acquisizione ECG istantanea. Il campionamento è di 500 campioni al secondo per l’analisi ECG, 1000 campioni al secondo per canale per il campionamento digitale e 16000 campioni al secondo per canale per il rilevamento pacer.
La sezione di elaborazione include filtro deriva linea di base a 0,05 Hz, filtro CA 50/60 ± 0,3 Hz e ADC a 24 bit. La frequenza cardiaca gestita va da 30 a 300 BPM, con sensibilità selezionabile 5, 10, 20 mm/mV o automatica. L’ingresso è protetto da defibrillatore e la corrente di dispersione nel paziente è inferiore a 10 µA.
Il display TFT LCD retroilluminato a colori da 5 pollici ha risoluzione 800 x 400 e visualizza ID paziente, sesso, età, frequenza cardiaca, batteria, forme d’onda, derivazioni, velocità, guadagno, filtri e stato rete e USB. La stampante termica integrata a matrice di punti lavora su larghezza 80 mm con velocità 5, 12,5, 25 e 50 mm/s. Il registratore supporta carta in rotolo oppure carta z-fold compatibile.
L’alimentazione avviene da rete 100-240 VAC ±10% senza adattatore esterno oppure con batteria agli ioni di litio da 11,1 V e 2500 mAh. L’autonomia dichiarata è di 6 ore di funzionamento continuo senza registrazione oppure 500 ECG nel formato 2,5 x 4 a 25 mm/s e 10 mm/mV. La memoria interna archivia fino a 800 ECG, con referti in formato stampante termica, PDF, A4 e letter.
In sintesi
- ECG a riposo a 12 canali
- Algoritmo di Glasgow per analisi ECG
- Display a colori da 5 pollici, risoluzione 800 x 400
- Stampante termica da 80 mm
- Carta compatibile in rotolo o z-fold
- Memoria interna fino a 800 ECG
- Batteria ioni di litio 11,1 V, 2500 mAh
Applicazioni pratiche
- uso in ambulatorio per ECG a riposo
- attività in studio medico per registrazione e stampa del tracciato
- impiego in postazione clinica con archiviazione interna degli esami
- uso itinerante tra più sale visita grazie al peso di 1,2 kg
Ambito di utilizzo
diagnosi ecg a riposo
studio medico
ambulatorio
Scheda tecnica
| Destinazione d'uso |
Diagnosi tramite ECG a riposo |
| Canali ECG |
12 canali |
| Algoritmo |
Algoritmo di Glasgow per analisi ECG a riposo |
| Display |
Display a colori da 5 pollici, 24 bit, retroilluminato TFT LCD con grafico LED |
| Risoluzione |
800 x 400 |
| Stampante |
Termica a matrice di punti, larghezza 80 mm |
| Velocità stampa |
5, 12,5, 25, 50 mm/s |
| Carta compatibile |
Carta in rotolo o carta z-fold compatibile |
| Alimentazione |
Ingresso CA senza adattatore esterno o funzionamento a batteria |
| Alimentazione CA |
100-240 VAC ±10%, 60 VA |
| Batteria |
Ioni di litio ricaricabile 11,1 V, 2500 mAh |
| Autonomia |
6 ore di funzionamento continuo senza registrazione o 500 ECG in formato 2,5 x 4 a 25 mm/s e 10 mm/mV |
| Tempo di ricarica |
3,5 ore con macchina spenta |
| Campionamento analisi ECG |
500 campioni/secondo |
| Campionamento digitale |
1000 campioni/secondo/canale |
| Campionamento rilevamento pacer |
16000 campioni/secondo/canale |
| Acquisizione ECG |
Pre-acquisizione o post-acquisizione, 10 secondi di acquisizione ECG istantanea |
| Amplificatore ECG |
Accoppiato in DC |
| Filtro deriva |
0,05 Hz, eliminazione della deriva della linea di base (BDR) |
| Filtro CA |
50/60 ± 0,3 Hz |
| ADC |
24 bit |
| Impedenza |
50 MD a 10 Hz, protetto |
| Ingresso |
Protetto da defibrillatore |
| Corrente dispersione |
< 10 µA nel paziente |
| Frequenza cardiaca |
30-300 BPM ±10% o ±5 BPM, a seconda del valore maggiore |
| Sensibilità |
5, 10, 20 mm/mV, auto |
| Dati visualizzati |
ID paziente, sesso, età, frequenza cardiaca, orologio, indicatore batteria, forme d’onda, etichette derivazioni, impostazioni di velocità, guadagno, filtri, messaggi di avvertenza, messaggi informativi, stato della rete e USB |
| Modalità ECG |
Registrazione e stampa di ECG a riposo con durata standard predefinita di 10 secondi |
| Dati paziente |
ID paziente, ID secondario, età, data di nascita, sesso, etnia, farmaco, classe, posizionamento elettrodo V3 |
| Memoria interna |
800 ECG |
| Formato memorizzazione |
PDF e software interno Mindray |
| Lingue software |
GB, FR, IT, ES, DE, PL, PT, TR, RU, HU, RO, CZ, CN |
| Formati referto |
Stampante termica, PDF, A4, letter |
| Dimensioni |
250 x 194 x 56 mm |
| Peso |
1,2 kg, batteria inclusa |
Domande frequenti
Posso usare sia carta in rotolo sia carta z-fold?
Sì. Il registratore supporta carta in rotolo e carta z-fold compatibile, con possibilità di passare da un formato all’altro quando necessario.
Va bene se devo spostarlo tra più ambulatori o postazioni di visita?
Sì. Il peso dichiarato è di 1,2 kg batteria inclusa, caratteristica che ne facilita il trasporto tra diverse postazioni.
Può funzionare senza alimentatore esterno collegato alla rete?
Sì. L’alimentazione da rete avviene con ingresso CA senza adattatore esterno; in alternativa può funzionare a batteria.
Quanta autonomia offre in uso a batteria?
La batteria agli ioni di litio da 11,1 V e 2500 mAh offre fino a 6 ore di funzionamento continuo senza registrazione oppure fino a 500 ECG nel formato 2,5 x 4 a 25 mm/s e 10 mm/mV.
I referti si possono gestire solo su carta termica oppure anche in formato digitale?
Sono disponibili entrambe le modalità. I formati dei referti supportati sono stampante termica, PDF, A4 e letter, mentre la memoria interna archivia fino a 800 ECG.
Quanto tempo serve per ricaricare completamente la batteria?
La ricarica richiede 3,5 ore con macchina spenta.
