Descrizione prodotto
Kit bracci articolati aggiuntivi per ampliare il raggio d’azione dei ripari dotati di bracci articolati frizionati. Servono ad aumentare il campo d’azione dello schermo sui ripari per macchine utensili. Sono disponibili in tre configurazioni, con interasse da 190 mm o 325 mm, per adattare la rigidezza e l’estensione richiesta. Ogni kit comprende accessori e bulloneria necessari al montaggio.
Caratteristiche
Il kit aggiunge un braccio articolato al riparo già dotato del sistema a bracci articolati, così da estendere il posizionamento dello schermo. Le versioni disponibili sono: braccio semplice con interasse 190 mm, braccio semplice con interasse 325 mm e braccio rinforzato con interasse 325 mm.
La versione rinforzata è composta da due bracci affiancati. È indicata quando occorre aumentare il raggio d’azione su ripari con schermo di peso e volume maggiori e quando serve una maggiore tenuta dell’articolazione del primo braccio.

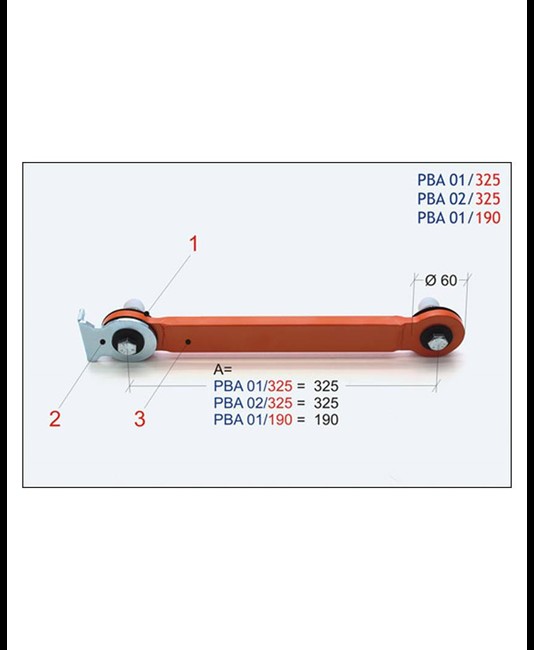

Il kit comprende un disco d’attrito Ø 60 mm in ferodo stampato, una piastra di contrapposizione dell’articolazione in acciaio stampato e un braccio articolato aggiuntivo in tubolare e dischi d’acciaio saldati. È disponibile anche un kit di bilanciamento con molla a gas PMG 60/185, progettato per facilitare il sostegno delle protezioni di un certo peso e le frequenti regolazioni verticali.
In sintesi
- Interasse 190 mm o 325 mm
- Versione semplice o rinforzata
- Braccio rinforzato con due bracci affiancati
- Disco d’attrito Ø 60 mm
- Disco d’attrito in ferodo stampato
- Piastra dell’articolazione in acciaio stampato
- Braccio aggiuntivo in tubolare e dischi d’acciaio saldati
Applicazioni pratiche
- uso su ripari per fresatrici
- uso su ripari per molatrici
- uso su ripari per torni
- uso su ripari per trapani a colonna
- impiego su protezioni per macchine utensili con bracci articolati frizionati
Ambito di utilizzo
fresatrice
molatrice
tornio
trapano a colonna
Scheda tecnica
| Interasse |
190 mm o 325 mm |
| Configurazione |
Braccio articolato semplice o braccio articolato rinforzato con due bracci affiancati |
| Disco d’attrito |
Ø 60 mm, in ferodo stampato |
| Piastra articolazione |
In acciaio stampato |
| Braccio aggiuntivo |
In tubolare e dischi d’acciaio saldati |
| Dotazione |
Accessori e bulloneria necessari |
Domande frequenti
Con quali ripari è compatibile questo kit?
È compatibile con i ripari originariamente dotati di sistema a bracci articolati frizionati. Serve ad aumentare il campo d’azione dello schermo di questi ripari.
Quale versione conviene scegliere tra 190 mm, 325 mm semplice e 325 mm rinforzato?
La scelta dipende dal raggio d’azione e dalla rigidezza desiderati. Le versioni semplici sono disponibili con interasse 190 mm o 325 mm; la versione rinforzata da 325 mm, composta da due bracci affiancati, è consigliata per schermi di maggior peso e volume e quando serve più tenuta sull’articolazione del primo braccio.
Il kit include già i componenti necessari per il montaggio?
Sì, il kit comprende tutti gli accessori e la bulloneria necessari.
Si può aggiungere un supporto per protezioni più pesanti?
Sì, è disponibile il kit di bilanciamento con molla a gas PMG 60/185. È progettato per facilitare il sostegno delle protezioni di un certo peso, agevolare le regolazioni verticali frequenti e aumentare la tenuta dell’articolazione del primo braccio.
