Descrizione prodotto

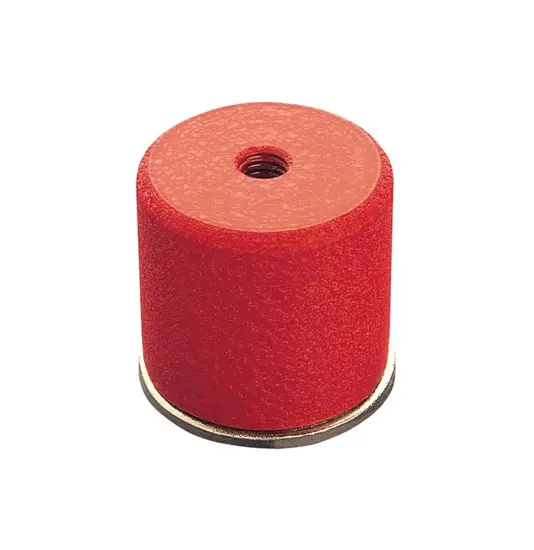

Magnete permanente cilindrico per montaggio, adatto ad applicazioni di sollevamento e bloccaggio. La struttura utilizza un nucleo magnetico in AlNiCo inserito in un contenitore di alluminio, a sua volta inserito in acciaio tenero. Questa configurazione concentra la forza magnetica in una sola zona. È indicato anche per il posizionamento di attrezzature nel campo della saldatura, dell'incollaggio e del serraggio.
Caratteristiche
Il magnete ha esecuzione a forma cilindrica lunga ed è predisposto per il montaggio tramite foro per viti M6. Il nucleo in AlNiCo è contenuto in alluminio, con ulteriore inserimento in acciaio tenero.
La gamma comprende quattro varianti dimensionali: 16 x 17 mm, 19 x 20 mm, 25 x 27 mm e 30 x 35 mm, dove il primo valore è l'altezza e il secondo il diametro. La forza di tenuta varia in funzione della misura: 26 N, 40 N, 61 N oppure 147 N.
Il prodotto è resistente fino a 220 °C. La confezione varia secondo la misura scelta, con disponibilità da 1 pezzo o 5 pezzi.
In sintesi
- Nucleo magnetico in AlNiCo
- Contenitore in alluminio con inserto in acciaio tenero
- Foro per viti M6
- Forma cilindrica lunga
- Resistenza termica fino a 220 °C
- Forza di tenuta 26 N, 40 N, 61 N o 147 N
- Dimensioni: 16x17 mm, 19x20 mm, 25x27 mm, 30x35 mm
Applicazioni pratiche
- uso in operazioni di sollevamento
- uso in sistemi di bloccaggio
- attività di posizionamento nel campo della saldatura
- attività di posizionamento nel campo dell'incollaggio
- attività di posizionamento nel campo del serraggio
Ambito di utilizzo
sollevamento
bloccaggio
saldatura
incollaggio
serraggio
Scheda tecnica
| Materiale nucleo |
AlNiCo |
| Contenitore |
Alluminio |
| Inserto esterno |
Acciaio tenero |
| Forma |
Cilindrica lunga |
| Foro viti |
M6 |
| Resistenza termica |
Fino a 220 °C |
| Dimensioni |
Altezza 16 mm / diametro 17 mm, altezza 19 mm / diametro 20 mm, altezza 25 mm / diametro 27 mm, altezza 30 mm / diametro 35 mm |
| Forza di tenuta |
26 N, 40 N, 61 N o 147 N in base alla variante |
| Confezione |
1 pz o 5 pz in base alla variante |
Domande frequenti
Che vite serve per il montaggio di questo magnete?
Serve una vite M6, perché il magnete è dotato di foro per viti M6.
Come scelgo la misura più adatta tra le varianti disponibili?
La scelta dipende da ingombro e forza di tenuta richiesti. Le varianti disponibili offrono 26 N nella misura 16x17 mm, 40 N nella 19x20 mm, 61 N nella 25x27 mm e 147 N nella 30x35 mm.
La confezione cambia in base alla misura?
Sì. Le varianti 16x17 mm e 30x35 mm sono confezionate da 1 pezzo, mentre le varianti 19x20 mm e 25x27 mm sono confezionate da 5 pezzi.
Si può usare per posizionare attrezzature in saldatura, incollaggio o serraggio?
Sì, è indicato per il posizionamento di attrezzature varie nel campo della saldatura, dell'incollaggio e del serraggio.
Si può impiegare oltre 220 °C?
No, la resistenza dichiarata arriva fino a 220 °C. Per temperature superiori non è indicata idoneità.
