Descrizione prodotto

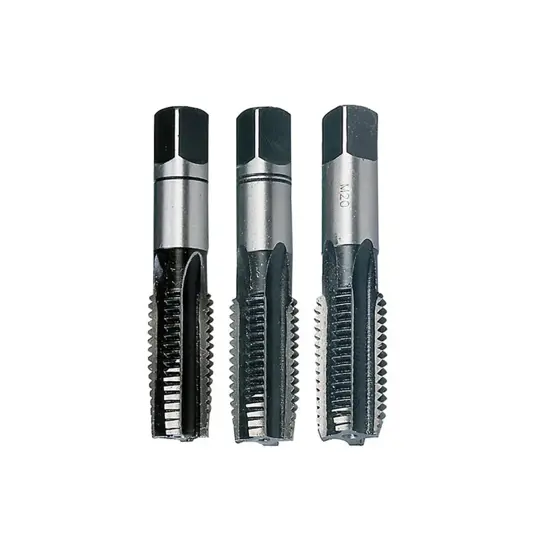

Maschi a mano per fori ciechi e passanti con esecuzione destra e passo grosso. La gamma copre misure da M2 a M24 e per ogni variante sono indicati passo e diametro preforo corrispondente. Il prodotto è previsto per materiali gruppo 1.1 ed è disponibile in confezione da 1 pezzo.
Caratteristiche
Questi maschi a mano sono proposti per filettatura di fori ciechi e passanti. L’esecuzione è destra e il tipo di passo è grosso, con misure nominali disponibili da M2 a M24.
Per la scelta della variante sono riportati i valori di passo per ogni misura: da 0,4 mm per M2 fino a 3 mm per M24. Sono indicati anche i diametri di preforo associati, da 1,6 mm per M2 fino a 21 mm per M24.
Il prodotto è indicato per materiali gruppo 1.1. Ogni variante è confezionata singolarmente.
In sintesi
- Per fori ciechi e passanti
- Esecuzione destra
- Passo grosso
- Misure disponibili da M2 a M24
- Diametro preforo da 1,6 mm a 21 mm
- Passo da 0,4 mm a 3 mm
- Confezione da 1 pezzo
Applicazioni pratiche
- filettatura manuale di fori ciechi
- filettatura manuale di fori passanti
- realizzazione di filetti metrici a passo grosso
- impiego su materiali gruppo 1.1
Scheda tecnica
| Fori |
Fori ciechi e passanti |
| Esecuzione |
Destra |
| Tipo passo |
Passo grosso |
| Materiali gruppo |
1.1 |
| Dimensione nominale |
M2, M2,5, M3, M3,5, M4, M5, M6, M7, M8, M9, M10, M12, M14, M16, M18, M20, M22, M24 |
| Passo |
M2: 0,4 mm; M2,5: 0,45 mm; M3: 0,5 mm; M3,5: 0,6 mm; M4: 0,7 mm; M5: 0,8 mm; M6: 1 mm; M7: 1 mm; M8: 1,25 mm; M9: 1,25 mm; M10: 1,5 mm; M12: 1,75 mm; M14: 2 mm; M16: 2 mm; M18: 2,5 mm; M20: 2,5 mm; M22: 2,5 mm; M24: 3 mm |
| Diametro preforo |
M2: 1,6 mm; M2,5: 2,05 mm; M3: 2,5 mm; M3,5: 2,9 mm; M4: 3,3 mm; M5: 4,2 mm; M6: 5 mm; M7: 6 mm; M8: 6,8 mm; M9: 7,8 mm; M10: 8,5 mm; M12: 10,2 mm; M14: 12 mm; M16: 14 mm; M18: 15,5 mm; M20: 17,5 mm; M22: 19,5 mm; M24: 21 mm |
| Confezione |
1 |
| Estremità |
Quadra |
Domande frequenti
Come scelgo la misura giusta tra le varianti M2-M24?
La scelta va fatta sulla dimensione nominale del filetto richiesto. Per ogni variante sono già indicati sia il passo sia il diametro preforo corrispondente, da verificare prima della lavorazione.
Quale diametro preforo serve per la misura M10?
Per la variante M10 il diametro preforo indicato è 8,5 mm e il passo è 1,5 mm.
Quale diametro preforo serve per la misura M24?
Per la variante M24 il diametro preforo indicato è 21 mm e il passo è 3 mm.
È previsto solo per fori ciechi oppure anche per fori passanti?
È previsto per entrambi: fori ciechi e fori passanti.
È a passo grosso o a passo fine?
È a passo grosso. I valori di passo cambiano in base alla misura nominale scelta, da 0,4 mm per M2 fino a 3 mm per M24.
