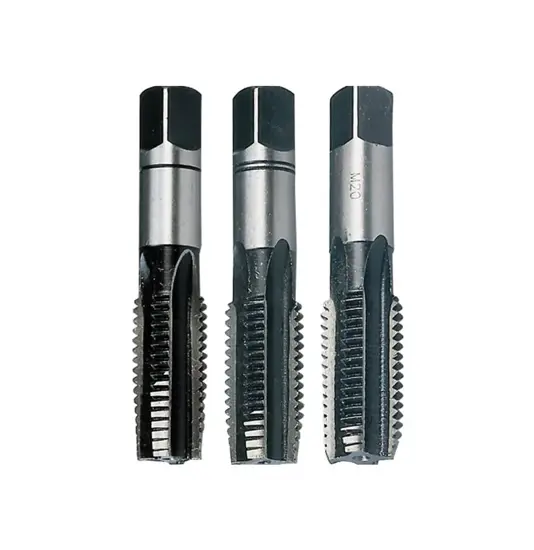

Descrizione prodotto
Maschio a mano per fori ciechi e passanti, disponibile in misure metriche da M2 a M30. È realizzato con esecuzione destra e passo grosso, con diametro di preforo specifico per ogni variante. La gamma copre filettature metriche di diverse dimensioni, dalla minuteria fino alle misure più grandi. Confezione da 1 pezzo.
Caratteristiche
Il maschio è indicato per fori ciechi e passanti. L’esecuzione è destra e il tipo di passo è passo grosso. Le varianti acquistabili comprendono dimensioni nominali M2, M2,5, M3, M3,5, M4, M5, M6, M7, M8, M9, M10, M12, M14, M16, M18, M20, M22, M24, M27 e M30.
Ogni misura ha il proprio abbinamento tra dimensione nominale, passo e diametro di preforo. Per esempio: M4 richiede preforo da 3,3 mm con passo 0,7 mm; M8 richiede preforo da 6,8 mm con passo 1,25 mm; M16 richiede preforo da 14 mm con passo 2 mm; M30 richiede preforo da 26,5 mm con passo 3,5 mm.
La struttura mostra codolo quadrato e scanalature diritte. Il prodotto è fornito in confezione singola ed è classificato per materiali gruppo 1.1.
In sintesi
- Per fori ciechi e passanti
- Esecuzione destra
- Passo grosso
- Misure nominali da M2 a M30
- Diametro preforo specifico per ogni variante
- Codolo quadrato
- Scanalature diritte
Applicazioni pratiche
- filettatura manuale di fori ciechi
- filettatura manuale di fori passanti
- realizzazione di filettature metriche a passo grosso
- impiego su lavorazioni del gruppo materiali 1.1
Scheda tecnica
| Impiego |
Per fori ciechi e passanti |
| Esecuzione |
Destra |
| Tipo passo |
Passo grosso |
| Gruppo materiali |
1.1 |
| Confezione |
1 pezzo |
| Dimensione nominale |
M2, M2,5, M3, M3,5, M4, M5, M6, M7, M8, M9, M10, M12, M14, M16, M18, M20, M22, M24, M27, M30 |
| Diametro preforo |
M2: 1,6 mm; M2,5: 2,05 mm; M3: 2,5 mm; M3,5: 2,9 mm; M4: 3,3 mm; M5: 4,2 mm; M6: 5 mm; M7: 6 mm; M8: 6,8 mm; M9: 7,8 mm; M10: 8,5 mm; M12: 10,2 mm; M14: 12 mm; M16: 14 mm; M18: 15,5 mm; M20: 17,5 mm; M22: 19,5 mm; M24: 21 mm; M27: 24 mm; M30: 26,5 mm |
| Passo |
M2: 0,4 mm; M2,5: 0,45 mm; M3: 0,5 mm; M3,5: 0,6 mm; M4: 0,7 mm; M5: 0,8 mm; M6: 1 mm; M7: 1 mm; M8: 1,25 mm; M9: 1,25 mm; M10: 1,5 mm; M12: 1,75 mm; M14: 2 mm; M16: 2 mm; M18: 2,5 mm; M20: 2,5 mm; M22: 2,5 mm; M24: 3 mm; M27: 3 mm; M30: 3,5 mm |
| Codolo |
Quadrato |
| Scanalature |
Diritte |
Domande frequenti
Come scelgo la misura corretta tra le varianti disponibili?
La scelta si fa in base alla dimensione nominale della filettatura richiesta, da M2 a M30. Per ogni misura sono indicati anche il relativo passo e il diametro di preforo corrispondente.
Il diametro di preforo è uguale per tutte le misure?
No, cambia per ogni variante. Per esempio M4 richiede 3,3 mm, M8 richiede 6,8 mm, M16 richiede 14 mm e M30 richiede 26,5 mm.
È adatto se devo realizzare una filettatura metrica destra?
Sì, il maschio ha esecuzione destra ed è disponibile in misure metriche M da M2 a M30, tutte a passo grosso.
Le varianti sono disponibili anche con passi diversi dal passo grosso?
No, per questa gamma è indicato solo passo grosso. Il valore del passo varia con la misura nominale, da 0,4 mm per M2 fino a 3,5 mm per M30.
