Descrizione prodotto

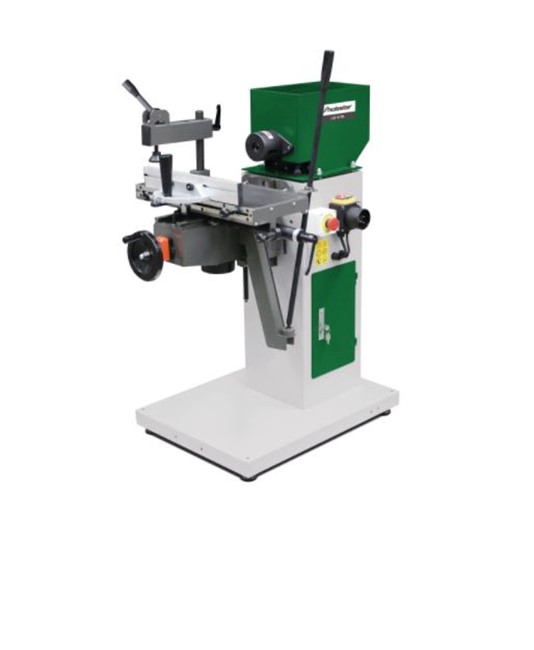

Mortasatrice con dispositivo di foratura tasselli, adatta a lavorazioni che richiedono foratura rapida e precisa con profondità massima di 140 mm a 90°. Il modello LLB 16 PB integra mandrino Wescott da 0 a 16 mm, rotazione destra-sinistra e dispositivo per tasselli su griglia predefinita. La struttura include tavola di lavoro da 500 x 207 mm, piano con guida a rulli e basamento con vano portautensili chiudibile a chiave.
Caratteristiche
La macchina lavora con larghezza di foratura di 300 mm e velocità di 2850 rpm, con motore da 2,2 kW disponibile nelle versioni 230 V e 400 V a 50 Hz. La profondità massima di foratura a 90° è di 140 mm.
Il mandrino Wescott da 0 a 16 mm è fornito di serie. Il dispositivo di foratura a tasselli utilizza una griglia predefinita con passo 16, 22, 25 e 32 mm. La regolazione dell'altezza di foratura avviene tramite volantino e scala graduata, con escursione del piano di lavoro di 150 mm.
La gestione del pezzo è affidata a una chiave eccentrica per il fissaggio sicuro e a un arresto angolare regolabile di 60° su entrambi i lati, con profilo in alluminio e dispositivo di bloccaggio. Il piano di lavoro è dotato di guida a rulli.
L'azionamento avviene con leva multifunzione utilizzabile con una sola mano. La macchina dispone inoltre di ugello di aspirazione da 100 mm, dimensioni complessive di 905 x 710 x 1230 mm e peso di 108 kg.
In sintesi
- Profondità massima di foratura a 90°: 140 mm
- Larghezza di foratura 300 mm
- Mandrino Wescott 0-16 mm
- Velocità 2850 rpm
- Potenza motore 2,2 kW
- Tavola di lavoro 500 x 207 mm
- Ugello di aspirazione Ø 100 mm
Applicazioni pratiche
- foratura a 90° fino a 140 mm
- foratura per tasselli su passo 16/22/25/32 mm
- lavorazioni con bloccaggio del pezzo tramite chiave eccentrica
- attività con regolazione angolare fino a 60° per lato
Scheda tecnica
| Alimentazione |
230 V o 400 V, 50 Hz |
| Potenza motore |
2,2 kW |
| Velocità |
2850 rpm |
| Larghezza foratura |
300 mm |
| Profondità foratura |
Massima 140 mm a 90° |
| Regolazione altezza |
Piano di lavoro regolabile di 150 mm |
| Dimensioni tavola |
500 x 207 mm |
| Mandrino |
Wescott 0-16 mm |
| Passo griglia |
16 / 22 / 25 / 32 mm |
| Fermo angolare |
Regolabile di 60° su entrambi i lati |
| Guida piano |
A rulli sul piano di lavoro |
| Azionamento |
Con leva multifunzione, utilizzabile con una sola mano |
| Sistema fissaggio |
Chiave eccentrica per il bloccaggio del pezzo |
| Rotazione |
Destra-sinistra |
| Ugello aspirazione |
Ø 100 mm |
| Basamento |
Con vano portautensili ampio, chiudibile a chiave |
| Dimensioni |
905 x 710 x 1230 mm |
| Peso |
108 kg |
| Dotazione |
Chiave eccentrica, arresto angolare con profilo in alluminio e dispositivo di bloccaggio, dispositivo di foratura a tasselli |
Domande frequenti
Che differenza c'è tra la versione 230 V e quella 400 V?
La differenza dichiarata è nell'alimentazione elettrica: la macchina è disponibile in versione 230 V oppure 400 V, entrambe a 50 Hz con motore da 2,2 kW. La scelta va fatta in base alla linea elettrica disponibile nel luogo di installazione.
Si può collegare a un impianto di aspirazione?
Sì. La macchina è predisposta con ugello di aspirazione da 100 mm, quindi richiede un collegamento compatibile con questo diametro.
Quali utensili può alloggiare il mandrino?
Il mandrino Wescott fornito di serie ha capacità da 0 a 16 mm. La compatibilità va quindi verificata sul diametro dell'utensile da utilizzare.
Posso eseguire forature oltre 140 mm di profondità o oltre 300 mm di larghezza?
No. I valori dichiarati per questa macchina sono 140 mm di profondità massima a 90° e 300 mm di larghezza di foratura.
Il dispositivo per tasselli permette qualsiasi interasse?
No. Il dispositivo di foratura a tasselli lavora su griglia predefinita con passo 16, 22, 25 e 32 mm.
