Descrizione prodotto

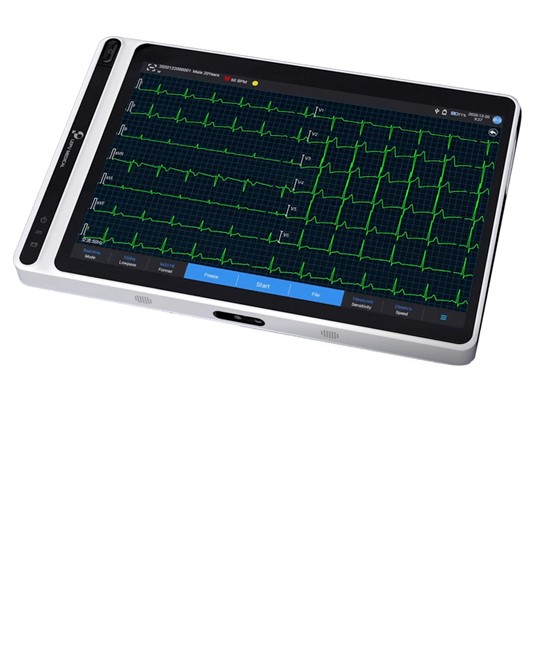

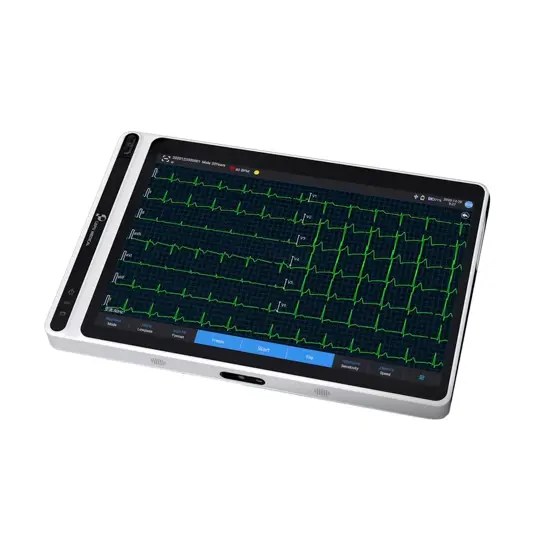

Elettrocardiografo 12 canali in formato tablet, Neo ECG S120 acquisisce e visualizza tracciati ECG a 9/12 derivazioni e rileva la frequenza cardiaca. Il display tattile a colori da 7" consente l'uso diretto sul dispositivo. La struttura leggera e portatile, con peso di 0,8 kg, lo rende adatto alla gestione dell'esame ECG e dei dati del paziente. Supporta memorizzazione, anteprima, revisione, modifica e caricamento dei dati, con trasmissione wireless tramite reti mobili e WiFi.
Caratteristiche
Il sistema lavora con acquisizione sincrona a 9/12 derivazioni, risoluzione A/D a 24 bit e frequenza di campionamento di 32000 campioni al secondo. L'intervallo di frequenza cardiaca rilevabile è compreso tra 30 e 300 bpm ± 1. La sensibilità è impostabile su auto, 2,5, 5, 10, 20 e 40 mm/mV, mentre la velocità di stampa è selezionabile tra 5, 6,25, 10, 12,5, 25 e 50 mm/s.
Integra l'algoritmo di Glasgow e quattro modalità di campionamento: pre-campionamento, campionamento in tempo reale, campionamento periodico e campionamento trigger. Sono presenti rilevazione e marcatura automatiche della pulsazione del pacemaker, autoanalisi RR, HRV, test medicine, modalità evento ECG e blocco immagine del tracciato sullo schermo.
La gestione dei dati paziente comprende tastiera virtuale e codici a barre per l'inserimento delle informazioni. I file sono disponibili in formati Carewell ECG, PDF, BMP, HL7, DICOM e SCP. L'esportazione avviene su disco flash USB tramite connettore USB, mentre la trasmissione dei dati ECG è supportata anche via reti mobili e WiFi.
Tra i dati elettrici dichiarati figurano corrente del circuito di input ≤ 10 nA, tensione di calibrazione 1 mV ± 2 %, tensione di depolarizzazione ± 900 mV ± 5 %, impedenza di ingresso ≤ 100 MO a 10 Hz e reiezione di modo comune fino a 140 dB con filtro CA attivo. L'alimentazione prevede alimentatore CC esterno e batteria ricaricabile integrata.
In sintesi
- Schermo tattile a colori da 7"
- Acquisizione sincrona 9/12 derivazioni
- Risoluzione A/D 24 bit
- Frequenza cardiaca 30-300 bpm ± 1
- Frequenza di campionamento 32000 campioni/sec
- Formati file Carewell ECG, PDF, BMP, HL7, DICOM, SCP
- Dimensioni 19,7 x 11,2 x 2,6 cm, peso 0,8 kg
Applicazioni pratiche
- acquisizione di tracciati ECG a 9/12 derivazioni
- visualizzazione e revisione del tracciato ECG sul display
- gestione dei dati del paziente con inserimento da tastiera virtuale o codici a barre
- esportazione dei dati ECG su disco flash USB
- trasmissione wireless dei dati ECG tramite reti mobili e WiFi
Ambito di utilizzo
ecg
holter ecg
medicina
Scheda tecnica
| Tipologia |
Tablet ECG leggero e portatile |
| Display |
Schermo tattile a colori da 7" ad alta risoluzione |
| Derivazioni ECG |
Acquisizione sincrona 9/12 |
| Frequenza cardiaca |
30-300 bpm ± 1 |
| Algoritmo |
Algoritmo di Glasgow |
| Modalità campionamento |
Pre-campionamento, campionamento in tempo reale, campionamento periodico, campionamento trigger |
| Risoluzione A/D |
24 bit |
| Frequenza campionamento |
32000 campioni/sec |
| Sensibilità |
Auto, 2,5, 5, 10, 20, 40 mm/mV, errore inferiore a ± 5% |
| Velocità stampa |
5, 6,25, 10, 12,5, 25, 50 mm/s, errore inferiore a ± 3% |
| Filtri |
CA 50-60 Hz o off, EMG 25-35-45 Hz o off, ADS 0,01-0,05-0,32-0,67 Hz |
| Filtro passabasso |
75-100-150-300 Hz o off |
| Risposta frequenza |
0,01-350 Hz (+ 0,4-3,0 dB) |
| Segnale minimo |
20 µVp-p |
| Rumorosità interna |
≤ 12,5 µV |
| Impedenza ingresso |
≤ 100 MO (10 Hz) |
| Corrente input |
≤ 10 nA |
| Tensione calibrazione |
1 mV ± 2 % |
| Tensione depolarizzazione |
± 900 mV, ± 5 % |
| Reiezione modo comune |
≤ 140 dB con filtro CA on, ≤ 120 dB con filtro CA off |
| Quantizzazione ampiezza |
0,95 µV/LSB |
| Tempo recupero |
< 10 s |
| Memorizzazione dati |
Memorizzazione, anteprima, revisione, modifica e caricamento dei dati del paziente |
| Trasmissione dati |
Wireless tramite reti mobili e WiFi |
| Esportazione dati |
Su disco flash USB tramite connettore USB |
| Formati file |
Carewell ECG, PDF, BMP, HL7, DICOM, SCP |
| Funzioni aggiuntive |
Rilevazione e marcatura automatiche della pulsazione del pacemaker, autoanalisi RR, HRV, test medicine, modalità evento ECG, blocco immagine del tracciato ECG sullo schermo |
| Inserimento dati |
Tastiera virtuale e codici a barre per le informazioni dei pazienti |
| Alimentazione |
Alimentatore CC esterno e batteria ricaricabile integrata |
| Software |
Multilingue selezionabile: GB, FR, IT, ES, PT, DE, GR, PL |
| Dimensioni |
19,7 x 11,2 x 2,6 cm |
| Peso |
0,8 kg |
Domande frequenti
In quali formati posso esportare i dati ECG?
I dati possono essere gestiti in formati Carewell ECG, PDF, BMP, HL7, DICOM e SCP. L'esportazione su disco flash USB avviene tramite connettore USB.
Posso trasferire i dati ECG senza cavo?
Sì, il dispositivo supporta la trasmissione wireless dei dati ECG tramite reti mobili e WiFi.
È adatto quando serve acquisire sia 9 sia 12 derivazioni?
Sì, supporta l'acquisizione sincrona 9/12 derivazioni, quindi copre entrambe le configurazioni indicate.
Che opzioni di campionamento mette a disposizione?
Sono disponibili quattro modalità: pre-campionamento, campionamento in tempo reale, campionamento periodico e campionamento trigger. La scelta dipende dalla modalità operativa richiesta.
Posso inserire i dati del paziente direttamente sul dispositivo?
Sì, sono presenti tastiera virtuale e codici a barre per l'inserimento delle informazioni del paziente.
