Descrizione prodotto

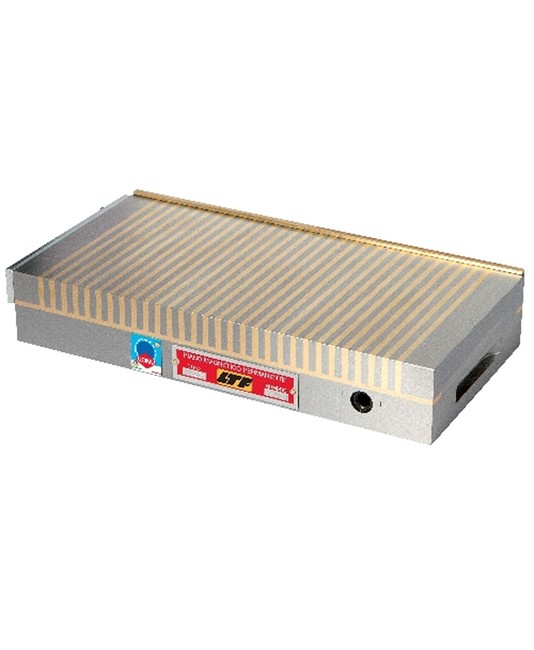

Piano magnetico permanente per fresatura, adatto al bloccaggio di pezzi metallici su macchine utensili. Utilizza magneti in neodimio con polarità fitta e sviluppa una forza polare verticale nominale di 80 N/cm². È disponibile in più dimensioni, da 180 x 104 x 49 mm a 800 x 300 x 53 mm, per adattarsi a pezzi e piani di lavoro differenti. Il prodotto è indicato per facilitare la lavorazione di pezzi metallici durante le operazioni di fresatura.
Caratteristiche
Il piano impiega magneti in neodimio e una configurazione a polarità fitta. La forza polare verticale nominale è di 80 N/cm². La dimensione minima del pezzo indicata è 2 x 2 cm, pari a 4 cm².
Per i pezzi sottili, lo spessore minimo consigliato è di 1,5 mm. La massima prestazione è indicata con spessore di 5 mm. La distanza e successione poli è riportata come 4,5 mm per acciaio e 3,5 mm per ottone.
La gamma comprende formati con altezza da 49 a 53 mm. La forza magnetica varia in base alla dimensione scelta, da 1520 kg fino a 19570 kg, equivalenti a un intervallo da 14970 N a 192000 N. Anche il peso cambia in funzione del formato, da 7,4 kg a 101,8 kg.
In sintesi
- Magneti in neodimio
- Polarità fitta
- Forza polare verticale nominale 80 N/cm²
- Spessore minimo consigliato 1,5 mm
- Spessore di massima prestazione 5 mm
- Dimensioni pezzo minime 2 x 2 cm
- Formati da 180 x 104 x 49 mm a 800 x 300 x 53 mm
Applicazioni pratiche
- fresatura di pezzi metallici
- bloccaggio di pezzi su macchine utensili
- lavorazione di pezzi metallici sottili
- impiego su piani macchina con esigenze dimensionali diverse
Ambito di utilizzo
fresatura
macchine utensili
lavorazione pezzi metallici
Scheda tecnica
| Magneti |
Neodimio |
| Polarità |
Fitta |
| Forza polare |
Verticale nominale 80 N/cm² |
| Spessore minimo |
Consigliato 1,5 mm |
| Spessore prestazione |
Massima prestazione 5 mm |
| Pezzo minimo |
2 x 2 cm = 4 cm² |
| Dimensioni |
Da 180 x 104 x 49 mm a 800 x 300 x 53 mm |
| Altezza |
49, 51 o 53 mm |
| Forza magnetica |
Da 1520 a 19570 kg, da 14970 a 192000 N |
| Peso |
Da 7,4 a 101,8 kg |
| Distanza poli |
Acciaio 4,5 mm, ottone 3,5 mm |
Domande frequenti
È adatto anche a pezzi metallici sottili?
Sì, lo spessore minimo consigliato è di 1,5 mm. La massima prestazione è indicata con spessore di 5 mm.
Qual è la dimensione minima del pezzo che può essere bloccato?
La dimensione minima indicata è 2 x 2 cm, pari a 4 cm².
Come scelgo la dimensione del piano magnetico?
La scelta dipende dall'ingombro del pezzo e dalla forza magnetica richiesta. I formati disponibili vanno da 180 x 104 x 49 mm a 800 x 300 x 53 mm, con forza magnetica da 1520 kg a 19570 kg e peso da 7,4 kg a 101,8 kg.
