Descrizione prodotto

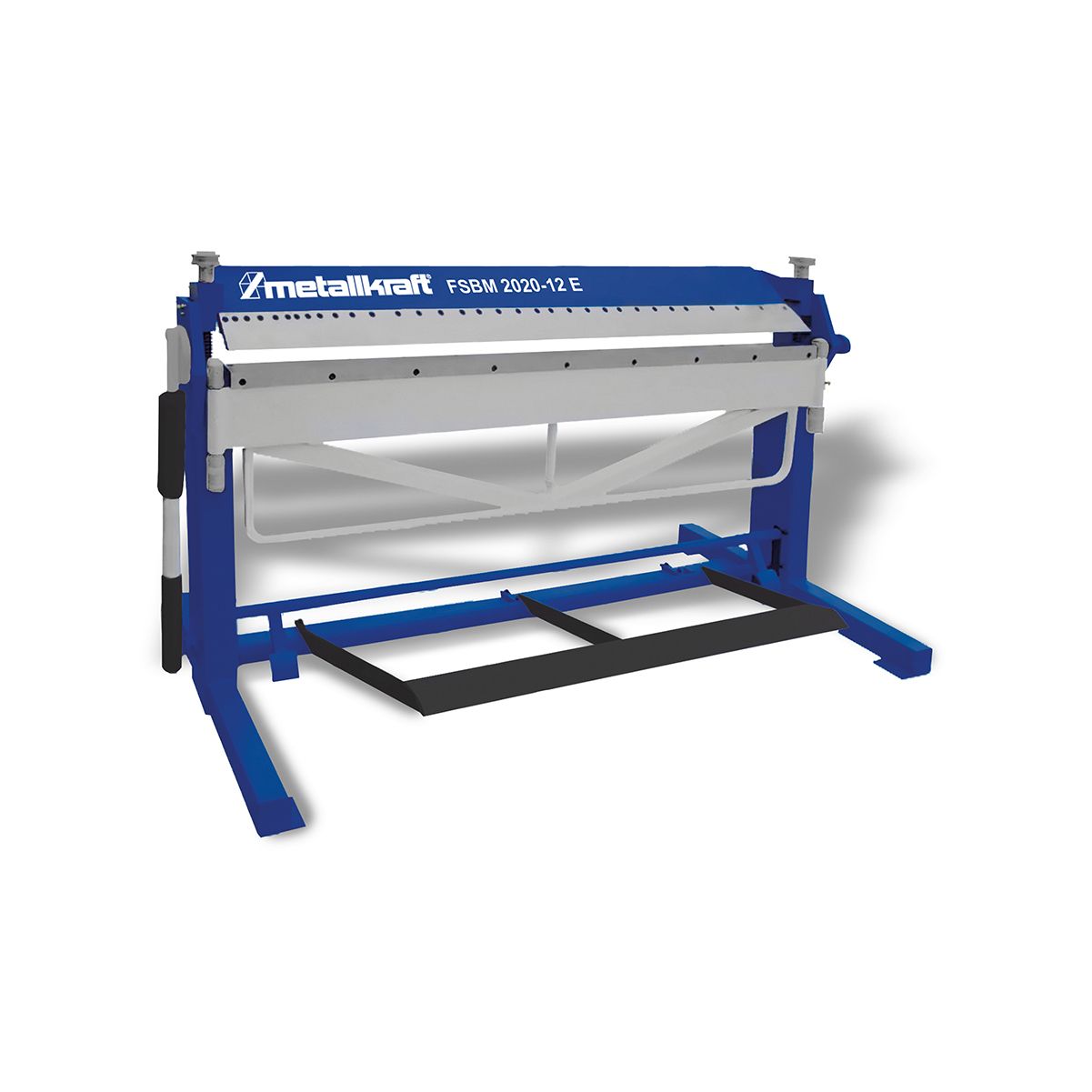

Piegatrice a grembiale con serraggio a barra superiore, adatta alla curvatura della lamiera con comando a pedale. Il sistema di bloccaggio lascia libere le mani durante l'avanzamento del materiale. Il cilindro laterale facilita la curvatura e l'angolo massimo raggiunge 135°. È disponibile in due varianti, con larghezza di lavoro massima di 1.520 mm oppure 2.020 mm.
Caratteristiche

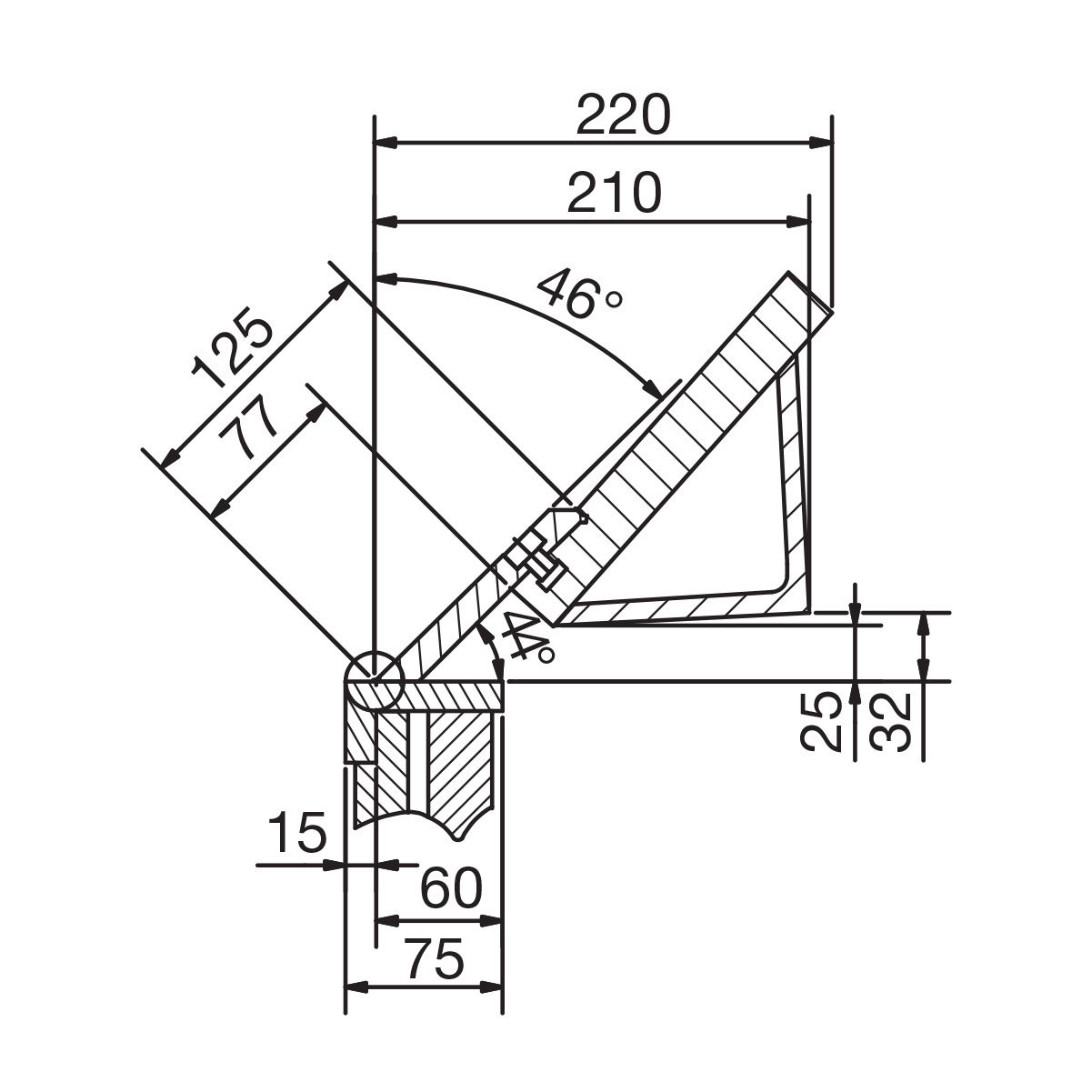

Il bloccaggio della lamiera è controllato tramite pedale. Questa configurazione consente di gestire l'avanzamento del pezzo con le mani libere durante la lavorazione. La macchina ha un'ampia apertura tra ganascia superiore e inferiore, fino a 25 mm.
Il cilindro laterale facilita la curvatura della lamiera. L'angolo di curvatura massimo è di 135°. Il cuscinetto a manicotto è auto-lubrificante.
La variante con larghezza di lavoro massima di 1.520 mm ha spessore lamiera massimo di 1,5 mm, peso di 415 kg e dimensioni di 1.850x770x1.130 mm. La variante con larghezza di lavoro massima di 2.020 mm ha spessore lamiera massimo di 1,2 mm, peso di 540 kg e dimensioni di 2.290x820x1.180 mm.
I valori di prestazione sono riferiti a materiali con resistenza meccanica di 400 N/mm². Per materiali con resistenza meccanica superiore a 400 N/mm² la piegatura è con fattore da 0,5 a 0,75. Per la piegatura dell'alluminio il fattore è 1,2. Per piegare materiali con resistenza meccanica superiore a 400 N/mm² sono necessari segmenti temprati.
In sintesi
- Comando a pedale per il bloccaggio della lamiera
- Apertura ganasce fino a 25 mm
- Angolo di curvatura massimo 135°
- Larghezza di lavoro massima 1.520 mm o 2.020 mm
- Spessore lamiera massimo 1,5 mm o 1,2 mm
- Cuscinetto a manicotto auto-lubrificante
- Peso 415 kg o 540 kg
Applicazioni pratiche
- uso in officina per piegatura di lamiera
- impiego in carpenteria metallica per lavorazioni di piega
- attività di lavorazione lamiera su pezzi fino a 1.520 mm o 2.020 mm
- uso con materiali riferiti a resistenza meccanica di 400 N/mm²
Ambito di utilizzo
lavorazione lamiera
carpenteria metallica
officina meccanica
Scheda tecnica
| Comando |
A pedale per il bloccaggio della lamiera |
| Cilindro laterale |
Potente, facilita la curvatura della lamiera |
| Apertura ganasce |
Fino a 25 mm tra ganascia superiore e inferiore |
| Cuscinetto |
Manicotto auto-lubrificante |
| Angolo curvatura |
135° max |
| Larghezza lavoro |
1.520 mm o 2.020 mm |
| Spessore lamiera |
Max 1,5 mm o 1,2 mm, riferito a materiali con resistenza meccanica di 400 N/mm² |
| Peso |
415 kg o 540 kg |
| Dimensioni |
1.850x770x1.130 mm o 2.290x820x1.180 mm |
| Resistenza materiale |
Prestazioni riferite a materiali con resistenza meccanica di 400 N/mm² |
| Fattore piegatura |
Da 0,5 a 0,75 per materiali con resistenza meccanica superiore a 400 N/mm²; 1,2 per alluminio |
| Segmenti |
Temprati necessari per piegare materiali con resistenza meccanica superiore a 400 N/mm² |
Domande frequenti
Quale variante scegliere tra larghezza massima 1520 mm e 2020 mm?
La differenza principale è la larghezza di lavoro massima: 1.520 mm oppure 2.020 mm. Cambiano anche spessore lamiera massimo, peso e ingombro: la versione 1.520 mm arriva a 1,5 mm ed è da 415 kg, la versione 2.020 mm arriva a 1,2 mm ed è da 540 kg.
Posso piegare materiali con resistenza meccanica superiore a 400 N/mm²?
Sì, ma sono necessari segmenti temprati. Le prestazioni dichiarate sono riferite a materiali con resistenza meccanica di 400 N/mm²; sopra questo valore la piegatura è indicata con fattore da 0,5 a 0,75.
È adatta anche alla piegatura dell'alluminio?
Sì, per la piegatura dell'alluminio è indicato un fattore 1,2. Questo dato aiuta a valutare la macchina anche su lavorazioni diverse dall'acciaio di riferimento.
Qual è lo spessore massimo di lamiera lavorabile?
Dipende dalla variante scelta. La versione con larghezza massima 1.520 mm lavora fino a 1,5 mm, mentre la versione con larghezza massima 2.020 mm lavora fino a 1,2 mm, con valori riferiti a materiali da 400 N/mm².
Il comando a pedale aiuta nella gestione dei pezzi durante la piega?
Sì. Il bloccaggio della lamiera è controllato a pedale e questo lascia libere le mani per far avanzare il materiale durante la lavorazione.
