Descrizione prodotto

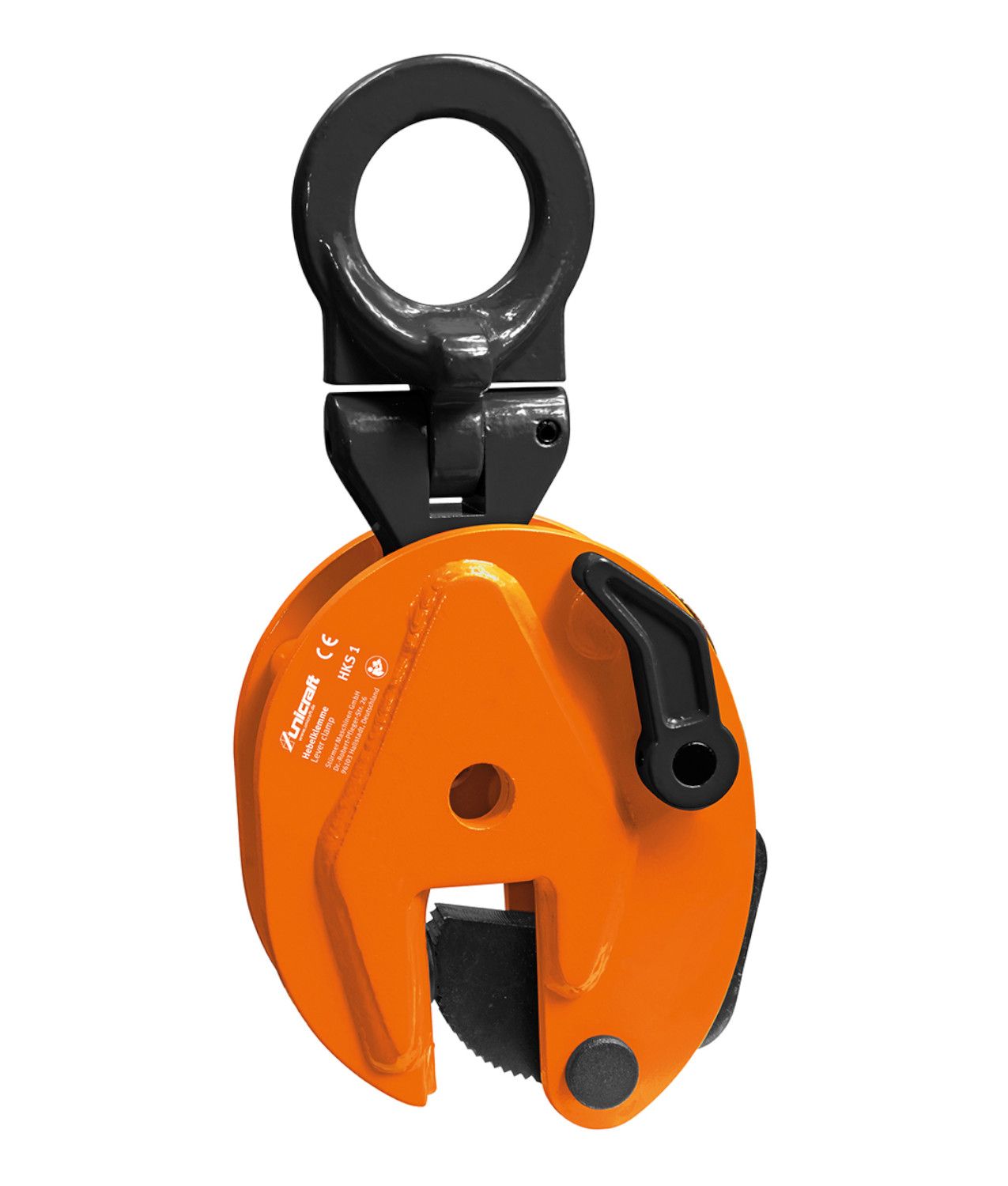

Pinza per lamiera con uncino per il sollevamento verticale di lamiere, lastre, profilati e travi. È adatta anche alla rotazione a 180° e al fissaggio laterale del carico. Il dispositivo di blocco della camma mantiene la pinza serrata anche in assenza di tensione. La gamma comprende varianti con portata da 1 a 5 t, con presa fino a 50 mm in base al modello.
Caratteristiche
La pinza lavora su elementi come lamiere, lastre, profilati e travi. L’impiego previsto comprende il sollevamento verticale, la rotazione a 180° e il fissaggio laterale, così da coprire diverse esigenze di movimentazione del materiale.
Il sistema di bloccaggio è basato su un dispositivo di blocco della camma. Questa soluzione consente alla pinza di rimanere serrata anche in assenza di tensione, caratteristica utile nelle fasi di presa e posizionamento del carico.
Le varianti disponibili coprono portate di 1 t, 2 t, 3 t e 5 t. La presa min-max corrisponde rispettivamente a 0-20 mm, 0-25 mm, 0-30 mm e 0-50 mm. Le dimensioni vanno da 145x66x300 mm a 232x112x500 mm, con peso da 5 kg a 23 kg.
Per l’uso corretto, il carico minimo deve essere pari al 20% della capacità massima di carico della variante scelta. La durezza superficiale della merce trasportata non deve superare i 30 HRC.
In sintesi
- Sollevamento verticale, rotazione a 180° e fissaggio laterale
- Dispositivo di blocco della camma
- Serraggio mantenuto anche in assenza di tensione
- Portata 1 t, 2 t, 3 t o 5 t
- Presa 0-20 mm, 0-25 mm, 0-30 mm o 0-50 mm
- Carico minimo pari al 20% della capacità massima
- Durezza superficiale ammessa fino a 30 HRC
Applicazioni pratiche
- uso nella movimentazione verticale di lamiere
- uso nella presa di lastre metalliche
- attività di rotazione di elementi fino a 180°
- impiego nel fissaggio laterale di profilati
- impiego nella movimentazione di travi
Ambito di utilizzo
movimentazione lamiere
movimentazione lastre
movimentazione profilati
movimentazione travi
sollevamento verticale
fissaggio laterale
Scheda tecnica
| Impiego |
Sollevamento verticale, rotazione a 180° e fissaggio laterale |
| Materiali movimentabili |
Lamiere, lastre, profilati, travi |
| Bloccaggio |
Dispositivo di blocco della camma, serraggio mantenuto anche in assenza di tensione |
| Carico minimo |
20% della capacità massima di carico |
| Durezza massima |
30 HRC della merce trasportata |
| Portata |
1 t, 2 t, 3 t o 5 t |
| Presa |
0-20 mm, 0-25 mm, 0-30 mm o 0-50 mm |
| Dimensioni |
145x66x300 mm, 175x75x385 mm, 215x102x430 mm o 232x112x500 mm |
| Peso |
5 kg, 8 kg, 15 kg o 23 kg |
Domande frequenti
Come scelgo la variante giusta tra 1 t, 2 t, 3 t e 5 t?
La scelta va fatta in base a portata e presa min-max. Le varianti disponibili sono: 1 t con presa 0-20 mm, 2 t con presa 0-25 mm, 3 t con presa 0-30 mm, 5 t con presa 0-50 mm.
Posso usarla con carichi molto leggeri?
No, il carico minimo deve essere pari al 20% della capacità massima di carico della variante scelta. Sotto questa soglia l’uso non è previsto.
È adatta a merce con durezza superficiale superiore a 30 HRC?
No, la durezza superficiale della merce trasportata non deve superare 30 HRC.
Può essere usata anche per ruotare e fissare lateralmente il pezzo?
Sì, oltre al sollevamento verticale è prevista per la rotazione a 180° e per il fissaggio laterale di lamiere, lastre, profilati e travi.
Resta serrata anche quando il carico non è in tensione?
Sì, il dispositivo di blocco della camma consente alla pinza di rimanere serrata anche in assenza di tensione.
