Descrizione prodotto

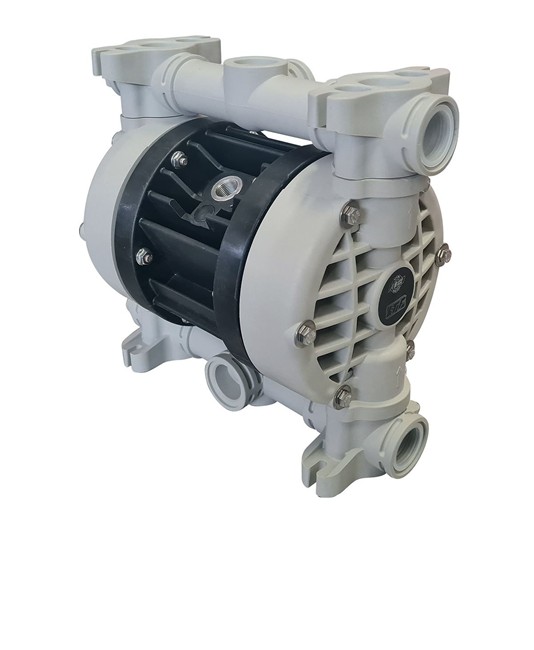

Pompa pneumatica a doppia membrana per verniciatura a spruzzo e movimentazione di fluidi viscosi in applicazioni gravose. È azionata ad aria compressa, lavora in modo autoadescante con aspirazione negativa a secco e supporta il funzionamento a secco. Può movimentare anche fluidi con solidi in sospensione ed è indicata per servizio continuo. Sono disponibili versioni con portata massima di 35, 60 o 110 l/min.
Caratteristiche
La pompa utilizza un sistema a doppia membrana azionato ad aria compressa. Il circuito pneumatico antistallo consente il funzionamento con aria non lubrificata. L'impiego autoadescante permette l'aspirazione negativa a secco fino a 4 m e, a pompa innescata, fino a 9.5 m.
È adatta alla movimentazione di fluidi con viscosità elevata e può gestire solidi in sospensione fino a 2 mm o 4 mm, in base alla variante. La temperatura massima del fluido è 65 °C. La pressione aria di alimentazione è compresa tra 2 e 8 bar.
Le tre versioni disponibili coprono portate massime di 35, 60 e 110 l/min, con volume per colpo rispettivamente di 30, 67 e 100 cc. La connessione aspirazione/mandata è G 1/2" f, mentre l'attacco aria è G 1/4 f o G 3/8 f secondo la variante. È prevista anche la possibilità di installazione sospesa e gli attacchi NPT sono disponibili su richiesta.
In sintesi
- Azionamento ad aria compressa
- Struttura a doppia membrana
- Portata massima 35, 60 o 110 l/min
- Pressione aria 2 - 8 bar
- Temperatura massima fluido 65 °C
- Aspirazione massima a secco 4 m
- Connessione aspirazione/mandata G 1/2" f
Applicazioni pratiche
- uso in verniciatura a spruzzo
- impiego nella movimentazione di fluidi viscosi
- attività con fluidi contenenti solidi in sospensione
- uso in servizio continuo
- impiego in installazioni sospese
Ambito di utilizzo
verniciatura a spruzzo
movimentazione fluidi viscosi
applicazioni gravose
Scheda tecnica
| Tipologia |
Pompa pneumatica a doppia membrana |
| Azionamento |
Ad aria compressa |
| Circuito pneumatico |
Antistallo |
| Aria di esercizio |
Non lubrificata |
| Funzionamento |
Autoadescante, con aspirazione negativa a secco |
| Funzionamento a secco |
Supportato |
| Fluidi trattabili |
Fluidi con viscosità elevata e fluidi con solidi in sospensione |
| Installazione |
Possibilità di installazione sospesa |
| Servizio |
Continuo |
| Collettori |
Fornibili con anelli di rinforzo in acciaio inox |
| Connessione aspirazione/mandata |
G 1/2" f |
| Attacco aria |
G 1/4 f oppure G 3/8 f |
| Portata max |
35 l/min, 60 l/min o 110 l/min |
| Pressione aria |
2 - 8 bar |
| Prevalenza max |
80 mm |
| Aspirazione max a secco |
4 m |
| Aspirazione max pompa innescata |
9.5 m |
| Diametro max solidi |
2 mm o 4 mm |
| Rumorosità |
65 dB o 70 dB |
| Temperatura max fluido |
65 °C |
| Volume per colpo |
30 cc, 67 cc o 100 cc |
| Dimensioni |
168x165x120 mm, 241x247x153 mm o 274x308x170 mm |
| Peso |
1.6 kg, 3.6 kg o 5.0 kg |
| Attacchi optional |
NPT su richiesta |
| Origine |
Progettata e costruita in Italia |
Domande frequenti
Quale variante scegliere tra 35, 60 e 110 l/min?
La scelta dipende dalla portata richiesta dall'impianto. Le tre versioni hanno portata massima di 35 l/min, 60 l/min o 110 l/min, con dimensioni, peso, volume per colpo e diametro massimo dei solidi in sospensione differenti.
È adatta a fluidi viscosi o con particelle in sospensione?
Sì, è indicata per fluidi con viscosità elevata e può movimentare anche fluidi con solidi in sospensione. Il diametro massimo dei solidi ammesso è 2 mm o 4 mm in base alla variante.
Posso richiederla con attacchi NPT?
Sì, gli attacchi NPT sono disponibili su richiesta. La connessione standard aspirazione/mandata è G 1/2" f.
Fino a che temperatura del fluido può lavorare?
La temperatura massima del fluido è 65 °C. Oltre questo valore il prodotto non è dichiarato per l'uso.
Può lavorare in continuo o solo a cicli intermittenti?
Sì, è indicata per servizio continuo. Questa caratteristica la rende adatta a impieghi prolungati, compatibilmente con i dati di esercizio dichiarati.
