Descrizione prodotto

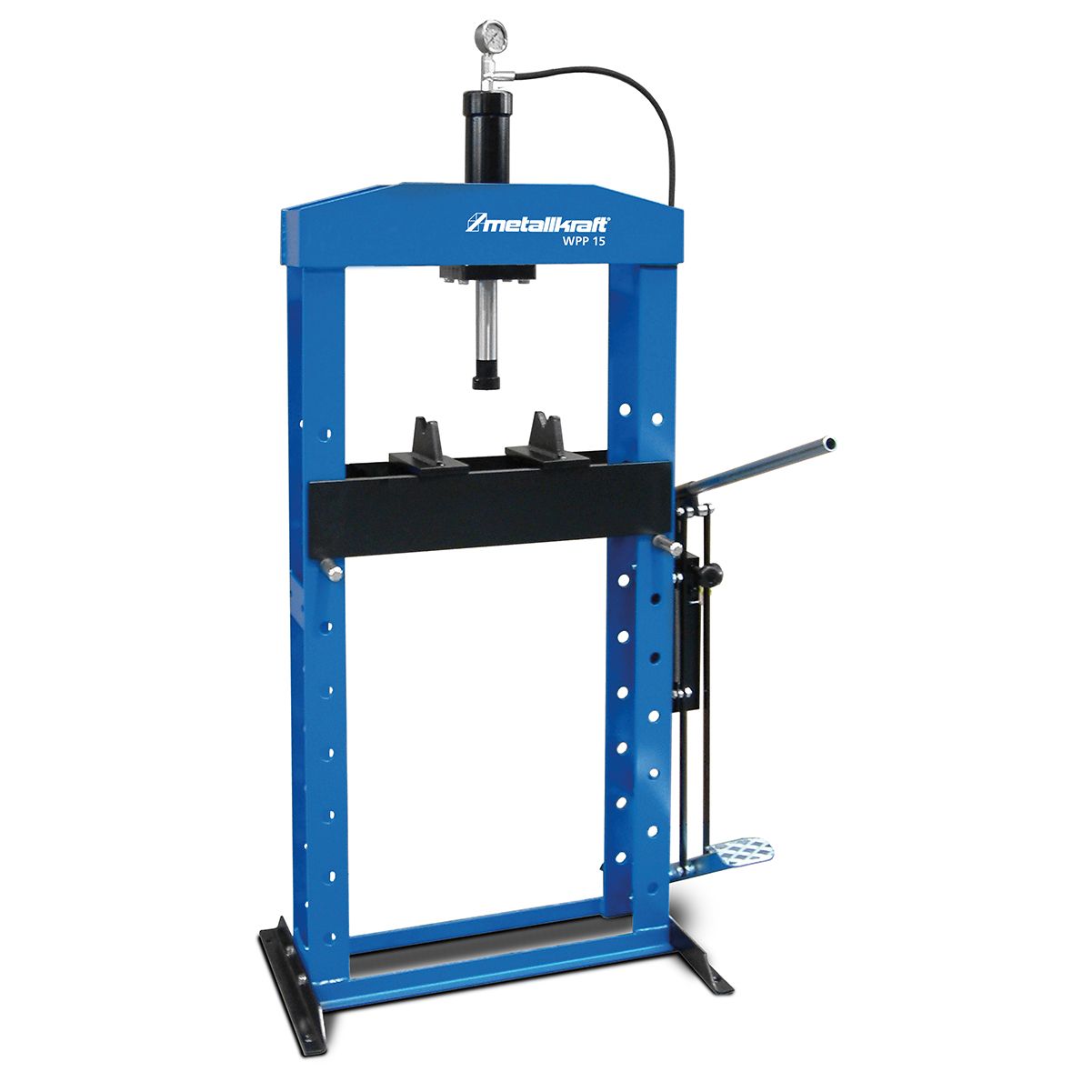

Pressa idraulica con cilindro mobile per lavori di assemblaggio e riparazione, raddrizzamento di assi, trasmissioni e alberi, inserimento a pressione di cuscinetti, bulloni e rondelle. È adatta anche a lavori di pressatura, prove di carico e lavori di saldatura. La struttura è saldata, con telaio robusto e piano di lavoro regolabile. La gamma è disponibile con forza di compressione da 15 t, 20 t o 30 t.
Caratteristiche
Il funzionamento è idraulico. Il pistone del cilindro è rivestito in cromo e ha ritorno automatico. La potenza della pressione è leggibile sul manometro, mentre la valvola di sicurezza protegge da sovraccarico.
Il telaio ha apertura per regolare il piano di lavoro. In dotazione sono presenti 2 prismi per lavorare materiale tondo. Per pezzi piatti e per l'inserimento a pressione di cuscinetti, bulloni o materiali simili è prevista una piastra perforata come accessorio opzionale.
Le varianti disponibili coprono forze di compressione da 15 t a 30 t. La corsa pistone è di 160 mm su tutte le versioni, con altezza massima di passaggio di 1.000 mm. La variante 30 t è equipaggiata con dispositivo di sollevamento e abbassamento del piano di lavoro. È incluso anche un set con accessori per installazione su sistema esistente e il comando della pompa è a pedale.
In sintesi
- Cilindro mobile
- Pistone rivestito in cromo con ritorno automatico
- Struttura saldata con telaio robusto
- Manometro per lettura della pressione
- Valvola di sicurezza contro il sovraccarico
- Set di 2 prismi per materiale tondo
- Forza di compressione 15 t, 20 t o 30 t
Applicazioni pratiche
- uso in assemblaggio di componenti meccanici
- uso in riparazione di assi, trasmissioni e alberi
- uso in inserimento a pressione di cuscinetti
- uso in inserimento a pressione di bulloni e rondelle
- uso in prove di carico
- uso in lavori di saldatura
Ambito di utilizzo
assemblaggio meccanico
riparazione meccanica
raddrizzamento assi
raddrizzamento alberi
pressaggio cuscinetti
prove di carico
lavori di saldatura
Scheda tecnica
| Cilindro |
Mobile |
| Costruzione |
Saldata |
| Telaio |
Robusto con apertura per regolare il piano di lavoro |
| Pistone cilindro |
Rivestito in cromo con ritorno automatico |
| Funzionamento |
Idraulico |
| Manometro |
Per lettura della potenza della pressione |
| Valvola sicurezza |
Protezione da sovraccarico |
| Prismi inclusi |
Set di 2 per lavorare materiale tondo |
| Piastra perforata |
Accessorio opzionale per pezzi piatti, cuscinetti, bulloni o materiali simili |
| Comando pompa |
A pedale |

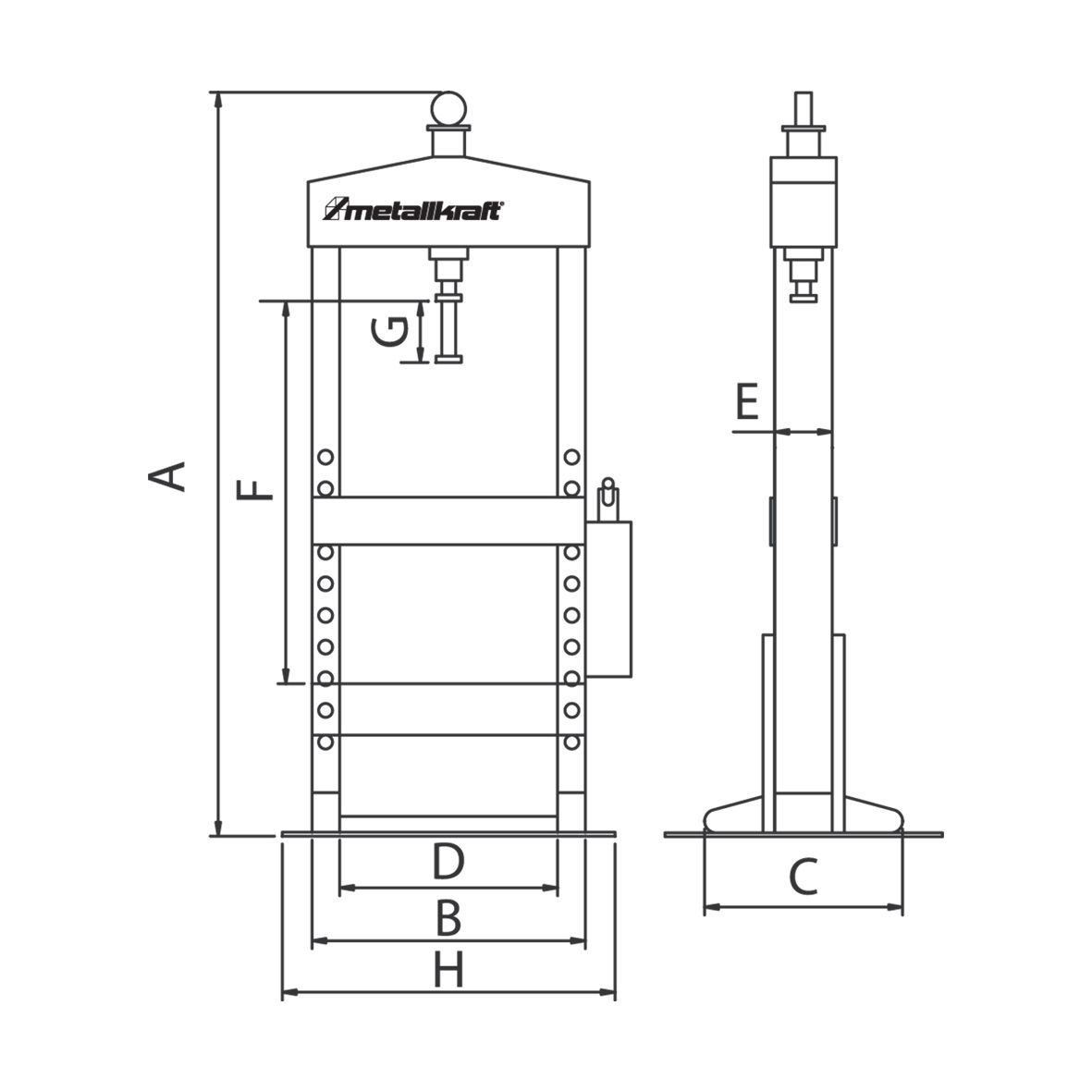

| Altezza |
1.890 mm, 1.900 mm o 1.980 mm |
| Larghezza senza pompa |
620 mm, 770 mm o 890 mm |
| Profondità |
600 mm |
| Larghezza passaggio interno |
500 mm, 610 mm o 710 mm |
| Profondità supporto |
150 mm |
| Altezza max passaggio |
1.000 mm |
| Corsa pistone |
160 mm |
| Larghezza con pompa |
900 mm, 950 mm o 1.150 mm |
| Forza compressione |
15 t, 20 t o 30 t |
| Carico max ganascia |
3,5 t, 5 t o 7,5 t |
| Peso |
120 kg, 140 kg o 230 kg |
| Sollevamento piano |
Dispositivo di sollevamento e abbassamento del piano di lavoro sulla variante 30 t |
| Installazione |
Set con accessori per installazione su sistema esistente |
Domande frequenti
Quale forza di compressione posso scegliere?
Sono disponibili tre varianti: 15 t, 20 t e 30 t. Cambiano anche dimensioni e peso: si parte da 120 kg per la 15 t e si arriva a 230 kg per la 30 t.
La versione da 30 t ha una dotazione diversa rispetto alle altre?
Sì. La variante 30 t è equipaggiata con dispositivo di sollevamento e abbassamento del piano di lavoro.
Per lavorare pezzi tondi servono accessori aggiuntivi?
No. La pressa comprende un set di 2 prismi per lavorare materiale tondo.
Per pezzi piatti o per pressare cuscinetti e bulloni serve un accessorio dedicato?
Sì. Per lavorare a macchina pezzi piatti e per inserire a pressione cuscinetti, bulloni o materiali simili è prevista una piastra perforata come accessorio opzionale.
La pressa può essere installata su un sistema esistente?
Sì. È previsto un set con accessori per installazione su sistema esistente.
