Descrizione prodotto

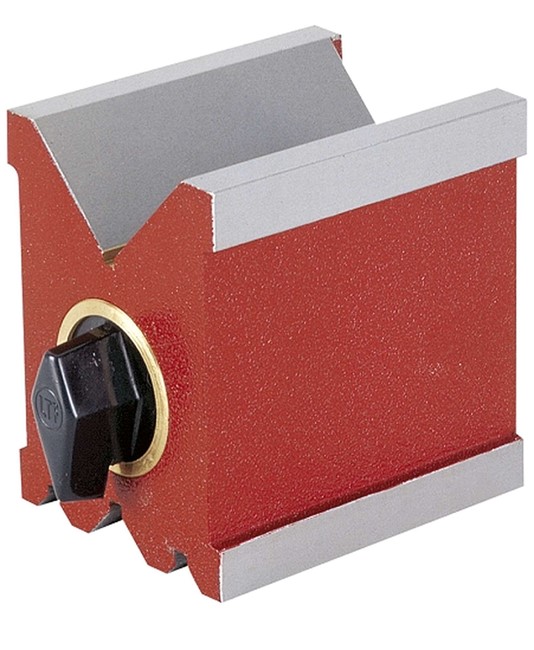

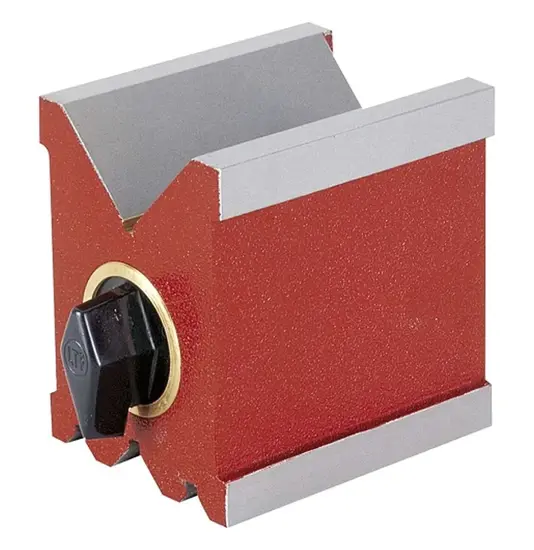

Prisma magnetico per misurazione, controllo e rettifica di pezzi da lavorare su macchine utensili. Si fissa al pezzo su ogni superficie piana in ferro e può essere usato su macchinari con piano magnetico senza necessità di attivarlo. Il formato del singolo pezzo è 85 x 70 x 85 mm. È disponibile in versione singola oppure in coppia.
Caratteristiche
Il prisma integra 3 superfici di contatto rettificate di precisione, pensate per appoggio e posizionamento del pezzo durante le operazioni di misurazione, controllo e rettifica. Il fissaggio magnetico avviene su superfici piane in ferro.
La gestione del magnete avviene tramite manopola di inserimento e disinserimento. Nella versione singola la forza magnetica è di 45 kg, pari a 441 N.
Il prisma singolo dispone di due cave: una grande per diametri da 10 a 50 mm e una piccola per diametri da 8 a 20 mm. Il peso è di 2,5 kg per il singolo e 5,0 kg per la versione in coppia.
La versione in coppia presenta prismi rettificati per garantire complanarità, caratteristica utile quando serve un appoggio coordinato tra i due elementi.
In sintesi
- Dimensioni singolo pezzo 85 x 70 x 85 mm
- 3 superfici di contatto rettificate di precisione
- Forza magnetica 45 kg / 441 N
- Cava grande per diametri 10 ÷ 50 mm
- Cava piccola per diametri 8 ÷ 20 mm
- Manopola per inserimento e disinserimento magnete
- Peso 2,5 kg singolo, 5,0 kg in coppia
Applicazioni pratiche
- uso in macchine utensili per controllo pezzi
- uso in rettifica di pezzi da lavorare
- uso in misurazione di particolari metallici
- impiego su piano magnetico senza attivazione
Ambito di utilizzo
macchine utensili
misurazione pezzi
controllo pezzi
rettifica pezzi
Scheda tecnica
| Dimensioni |
85 x 70 x 85 mm per singolo pezzo |
| Superfici contatto |
3 superfici di contatto rettificate di precisione |
| Fissaggio |
Magnetico su ogni superficie piana in ferro |
| Comando magnete |
Manopola per inserimento e disinserimento |
| Forza magnetica |
45 kg / 441 N |
| Cava grande |
Per diametri da 10 a 50 mm |
| Cava piccola |
Per diametri da 8 a 20 mm |
| Peso |
2,5 kg singolo; 5,0 kg in coppia |
| Complanarità |
Nella versione in coppia i prismi sono rettificati per garantire complanarità |
Domande frequenti
Che differenza c'è tra la versione singola e quella in coppia?
La versione singola pesa 2,5 kg ed è proposta come elemento singolo. La versione in coppia pesa 5,0 kg complessivi e i due prismi sono rettificati per garantire complanarità.
Si può usare su macchinari con piano magnetico senza attivare il piano?
Sì, è indicato per macchinari con piano magnetico senza necessità di attivarlo.
È adatto anche a pezzi cilindrici?
Sì, il prisma ha una cava piccola per diametri da 8 a 20 mm e una cava grande per diametri da 10 a 50 mm.
