Descrizione prodotto

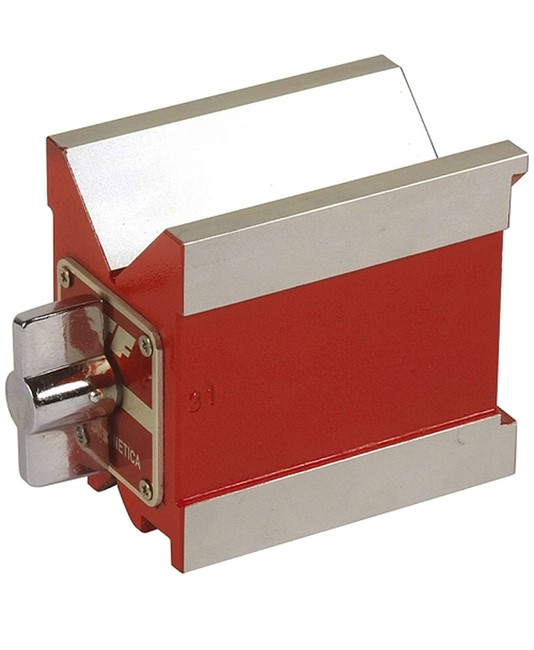

Prisma magnetico per piano per misurazione, controllo e rettifica di pezzi da lavorare su macchinari con piano magnetico. Può essere utilizzato senza necessità di attivare il piano magnetico della macchina. Si fissa al pezzo da lavorare su ogni superficie piana in ferro e integra una manopola per l’inserimento e il disinserimento del magnete. È disponibile in versione singola oppure in coppia.
Caratteristiche
Il prisma ha dimensioni di 101 x 70 x 92 mm per singolo pezzo ed è realizzato con 3 superfici di contatto rettificate di precisione. Questa configurazione è pensata per il posizionamento e il controllo del pezzo durante le lavorazioni.
La presa magnetica, nella versione singola, è pari a 70 kg, corrispondenti a 686 N. Il comando laterale con manopola consente di inserire o disinserire il magnete in modo diretto durante l’uso.
Il prisma dispone di una cava grande per diametri da 20 a 70 mm e di una cava piccola per diametri da 8 a 20 mm. Il peso è di 4,2 kg nella versione singola e di 8,4 kg nella versione in coppia. Nella configurazione in coppia, i due prismi sono rettificati per garantire complanarità.
In sintesi
- Dimensioni 101 x 70 x 92 mm per singolo pezzo
- 3 superfici di contatto rettificate di precisione
- Forza magnetica 70 kg, 686 N nella versione singola
- Cava grande per diametri 20 ÷ 70 mm
- Cava piccola per diametri 8 ÷ 20 mm
- Peso 4,2 kg singolo o 8,4 kg in coppia
- Manopola per inserimento e disinserimento magnete
Applicazioni pratiche
- uso su macchinari con piano magnetico
- misurazione di pezzi da lavorare
- controllo di pezzi ferrosi
- rettifica di pezzi da lavorare
- bloccaggio di pezzi su superfici piane in ferro
Ambito di utilizzo
macchine utensili
rettifica pezzi
controllo pezzi
misurazione pezzi
Scheda tecnica
| Dimensioni |
101 x 70 x 92 mm per singolo pezzo |
| Superfici contatto |
3 superfici di contatto rettificate di precisione |
| Fissaggio |
Si fissa al pezzo da lavorare su ogni superficie piana in ferro |
| Comando magnete |
Manopola per inserimento e disinserimento magnete |
| Forza magnetica |
70 kg / 686 N nella versione singola |
| Cava grande |
Per diametri da 20 a 70 mm |
| Cava piccola |
Per diametri da 8 a 20 mm |
| Peso |
4,2 kg singolo, 8,4 kg in coppia |
| Complanarità |
Nella versione in coppia i prismi sono rettificati per garantire complanarità |
Domande frequenti
Si può usare su macchinari con piano magnetico senza attivare il piano?
Sì, è previsto per macchinari con piano magnetico senza necessità di attivarlo.
Che differenza c’è tra la versione singola e quella in coppia?
La versione singola pesa 4,2 kg e ha forza magnetica dichiarata di 70 kg, pari a 686 N. La versione in coppia pesa 8,4 kg e i due prismi sono rettificati per garantire complanarità.
È adatto a pezzi cilindrici di diametri diversi?
Sì, dispone di una cava piccola per diametri da 8 a 20 mm e di una cava grande per diametri da 20 a 70 mm.
Si fissa su qualsiasi materiale?
No, il fissaggio è indicato su superfici piane in ferro.
