Descrizione prodotto

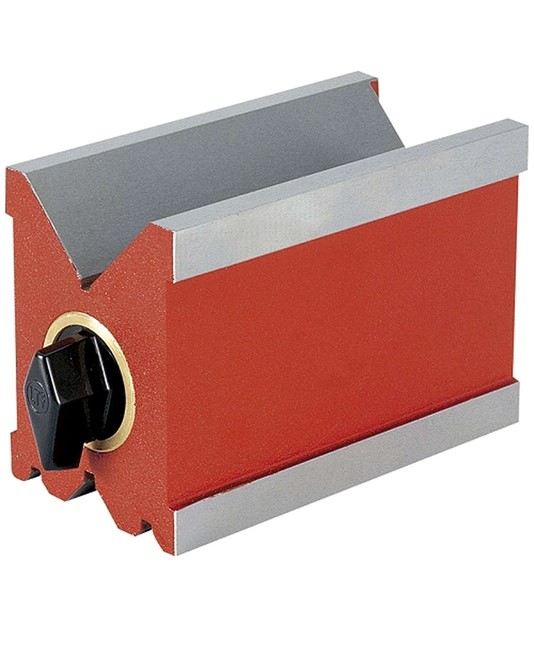

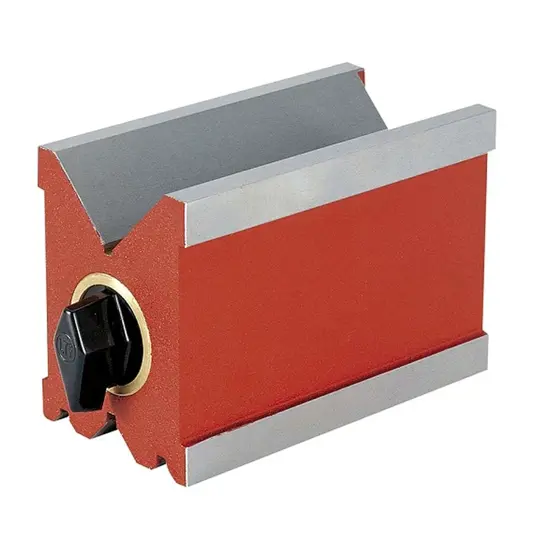

Prisma magnetico per misurazione, controllo e rettifica di pezzi da lavorare su macchinari con piano magnetico. Si fissa al pezzo su ogni superficie piana in ferro e può essere usato senza necessità di attivare il piano magnetico del macchinario. È disponibile in versione singola oppure in coppia, con dimensioni del singolo pezzo pari a 130 x 70 x 85 mm.
Caratteristiche
Il corpo del prisma dispone di 3 superfici di contatto rettificate di precisione, adatte alle operazioni di misurazione, controllo e rettifica. Il fissaggio magnetico agisce su superfici piane in ferro.
Il magnete è controllabile tramite manopola, con attivazione o spegnimento. La versione singola sviluppa una forza magnetica di 120 kg, pari a 1176 N, e integra una cava grande per diametri da 10 a 50 mm e una cava piccola per diametri da 8 a 20 mm.
La versione in coppia impiega due prismi rettificati per garantire complanarità. Il peso è di 4,4 kg per il singolo pezzo e di 8,8 kg per la coppia.
In sintesi
- Dimensioni singolo pezzo 130 x 70 x 85 mm
- 3 superfici di contatto rettificate di precisione
- Forza magnetica 120 kg / 1176 N
- Cava grande per diametri 10-50 mm
- Cava piccola per diametri 8-20 mm
- Peso 4,4 kg singolo, 8,8 kg in coppia
- Magnete con manopola di attivazione o spegnimento
Applicazioni pratiche
- uso su macchinari con piano magnetico
- attività di rettifica pezzi
- attività di controllo pezzi da lavorare
- uso in misurazione di pezzi in ferro
Ambito di utilizzo
macchine utensili
rettifica pezzi
controllo pezzi
misurazione pezzi
Scheda tecnica
| Dimensioni |
130 x 70 x 85 mm |
| Superfici contatto |
3 superfici rettificate di precisione |
| Fissaggio |
Magnetico su ogni superficie piana in ferro |
| Comando magnete |
Manopola per attivazione o spegnimento |
| Forza magnetica |
120 kg / 1176 N |
| Cava grande |
Per diametro 10-50 mm |
| Cava piccola |
Per diametro 8-20 mm |
| Peso |
4,4 kg singolo, 8,8 kg in coppia |
| Versione coppia |
Prismi rettificati per garantire complanarità |
Domande frequenti
Che differenza c'è tra la versione singola e quella in coppia?
La versione singola è composta da un prisma da 130 x 70 x 85 mm con peso di 4,4 kg. La versione in coppia pesa 8,8 kg e i due prismi sono rettificati per garantire complanarità.
Si può usare su macchinari con piano magnetico senza attivare il piano?
Sì. È indicato per macchinari con piano magnetico senza necessità di attivarlo.
Si fissa anche su superfici piane in ferro del pezzo da lavorare?
Sì. Il prisma magnetico si fissa al pezzo da lavorare su ogni superficie piana in ferro.
Va bene anche su pezzi che non hanno superfici piane in ferro?
No, il fissaggio dichiarato è su superfici piane in ferro. Per altri materiali o geometrie la scheda non riporta compatibilità.
Quali diametri può supportare nelle cave del prisma singolo?
La versione singola ha una cava grande per diametri da 10 a 50 mm e una cava piccola per diametri da 8 a 20 mm.
