Descrizione prodotto

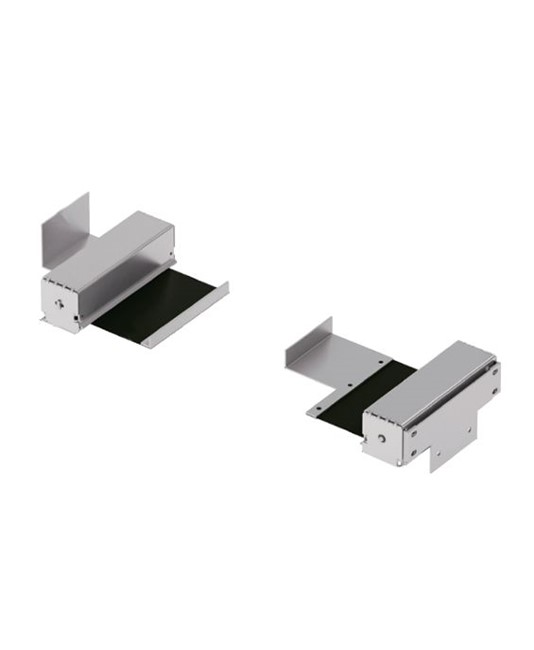

Protezione avvolgibile per la vite madre del tornio, studiata per segregare le barre di avanzamento e la vite madre durante il lavoro della macchina. Il sistema è composto da una coppia di rulli autoavvolgenti da installare sui due lati del carrello longitudinale. Il nastro di protezione è in tessuto tecnico antistrappo e antiolio. La protezione è pensata per ridurre il contatto diretto con gli organi in movimento del tornio.
Caratteristiche
Il dispositivo è formato da due unità specifiche, una per lato, da fissare al carrello longitudinale e al basamento corrispondente. Ogni unità integra un rullo autoavvolgente con azionamento interno tramite motore a molle multiple.
Durante lo spostamento del carrello longitudinale, le due unità si svolgono e si riavvolgono automaticamente. In questo modo la protezione segue il movimento del tornio e mantiene segregate le barre di avanzamento e la vite madre.
Il nastro è realizzato in tessuto tecnico TEMAT 202 spalmato, con caratteristiche antistrappo, antiolio, resistenza ai liquidi refrigeranti e all'abrasione. Le staffe angolari di ancoraggio lato basamento sono in acciaio stampato, quelle lato carrello sono in alluminio, mentre il box del rullo è in acciaio e alluminio.
La protezione è disponibile in quattro lunghezze: 1200, 1500, 2000 e 3000 mm, con peso da 1,9 a 5,6 kg in base alla dimensione scelta.
In sintesi
- Coppia di rulli autoavvolgenti
- Nastro in tessuto tecnico TEMAT 202
- Tessuto antistrappo e antiolio
- Resistente ai liquidi refrigeranti e all'abrasione
- Azionamento interno con motore a molle multiple
- Lunghezza A: 1200, 1500, 2000 o 3000 mm
- Peso: 1,9, 2,5, 3,5 o 5,6 kg
Applicazioni pratiche
- uso su tornio con vite madre esposta
- impiego su macchine utensili con barre di avanzamento
- attività su torni con carrello longitudinale in movimento
Ambito di utilizzo
tornio
macchine utensili
Scheda tecnica
| Composizione |
Coppia di rulli autoavvolgenti |
| Materiale nastro |
Tessuto tecnico TEMAT 202 spalmato, antistrappo, antiolio, resistente ai liquidi refrigeranti e all'abrasione |
| Motore rullo |
Motore a molle multiple interno |
| Fissaggio |
Due unità da fissare sui due lati del carrello longitudinale e al basamento del lato corrispondente |
| Staffe basamento |
Acciaio stampato |
| Staffe carrello |
Alluminio |
| Box rullo |
Acciaio e alluminio |
| Dimensioni |
A 1200, 1500, 2000 o 3000 mm; B 150, 200, 200 o 250 mm; C 55, 60, 70 o 90 mm; D 58, 65, 70 o 90 mm; E 185, 235, 235 o 285 mm |
| Peso |
1,9 kg, 2,5 kg, 3,5 kg o 5,6 kg |
Domande frequenti
Quale lunghezza posso scegliere per questa protezione avvolgibile?
Sono disponibili quattro lunghezze A: 1200, 1500, 2000 e 3000 mm. Al variare della lunghezza cambiano anche ingombri e peso: da 1,9 kg per la versione 1200 mm fino a 5,6 kg per la versione 3000 mm.
Cambiano anche peso e ingombri tra le varianti?
Sì. Le versioni hanno misure B, C, D, E e peso differenti: 1200 mm con peso 1,9 kg, 1500 mm con 2,5 kg, 2000 mm con 3,5 kg, 3000 mm con 5,6 kg.
Questa protezione richiede il fissaggio su entrambi i lati del carrello longitudinale?
Sì. Il sistema è composto da due unità da fissare sui due lati del carrello longitudinale e al basamento del lato corrispondente.
