Descrizione prodotto
Protezione per brocciatrice e strozzatrice con schermo trasparente e supporto verticale reversibile. È progettata per proteggere l'operatore dal contatto diretto con gli organi in movimento alternativo della slitta verticale e dalla proiezione di trucioli di lavorazione. Può essere ancorata sul lato destro o sinistro del basamento. Il gruppo include microinterruttore di sicurezza e schermo monolitico completamente trasparente.
Caratteristiche

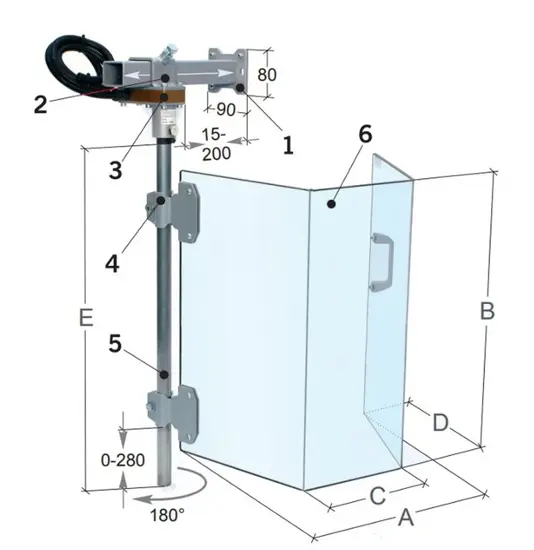

La struttura adotta un sistema di supporto verticale reversibile, utile per installazione su lati diversi della macchina. La staffa di ancoraggio è livellabile ed è realizzata in tubolare di acciaio. Il morsetto di supporto consente la regolazione di profondità, mentre l'asta verticale di sostegno dello schermo è in tubolare di acciaio inox.
Lo schermo ha costruzione monolitica semiesagonale, è completamente trasparente ed è realizzato in materiale plastico antiurto e antiolio. Il fissaggio schermo-asta avviene con morsetti regolabili in acciaio stampato.
La scatola portante integra un microinterruttore di sicurezza con rotazione a 180° e 2 contatti NC. Sono disponibili due configurazioni dimensionali: A 400 mm, C 200 mm e D 250 mm, con altezza B da 400 o 600 mm, quota E da 600 o 800 mm e peso rispettivamente di 1,9 kg o 2,0 kg.
In sintesi
- Schermo monolitico semiesagonale completamente trasparente
- Materiale schermo plastico antiurto e antiolio
- Supporto verticale reversibile
- Microinterruttore di sicurezza con 2 contatti NC
- Rotazione scatola portante 180°
- Ancoraggio sul lato destro o sinistro del basamento
- Altezza B 400 o 600 mm
Applicazioni pratiche
- uso su brocciatrice
- uso su strozzatrice
- impiego su tornio con esigenza di schermatura dell'area di lavoro
- attività con proiezione di trucioli vicino alla slitta verticale
Ambito di utilizzo
brocciatrice
strozzatrice
tornio
Scheda tecnica
| Applicazione |
Brocciatrici e strozzatrici |
| Supporto |
Sistema di supporto verticale reversibile |
| Ancoraggio |
Al fianco destro o sinistro del basamento |
| Schermo |
Monolitico, completamente trasparente, semiesagonale |
| Materiale schermo |
Materiale plastico antiurto e antiolio |
| Microinterruttore |
Di sicurezza, integrato nella scatola portante |
| Contatti |
2 contatti NC |
| Rotazione |
180° |
| Staffa ancoraggio |
Livellabile, in tubolare di acciaio |
| Morsetto supporto |
Per la regolazione di profondità |
| Morsetti fissaggio |
Regolabili, in acciaio stampato |
| Asta sostegno |
Verticale, in tubolare di acciaio inox |
| Larghezza A |
400 mm |
| Altezza B |
400 mm o 600 mm |
| Quota C |
200 mm |
| Quota D |
250 mm |
| Quota E |
600 mm o 800 mm |
| Peso |
1,9 kg o 2,0 kg |
Domande frequenti
Si può montare sul lato destro o sinistro della macchina?
Sì, la protezione è ancorabile al fianco destro o sinistro del basamento. Il sistema di supporto verticale è reversibile.
Quale differenza c'è tra la versione H 400 e la versione H 600?
La differenza principale è l'altezza dello schermo: B 400 mm oppure B 600 mm. Cambiano anche la quota E, che passa da 600 a 800 mm, e il peso, che passa da 1,9 kg a 2,0 kg.
Il microinterruttore è predisposto per collegamento a un circuito di sicurezza?
Sì, la protezione è completa di microinterruttore di sicurezza con 2 contatti NC. La scatola portante ha rotazione a 180°.
