Descrizione prodotto
Protezione per fresatrice a mandrino verticale pluriregolabile, progettata per schermare l'area di lavoro con uno schermo a doppia apertura. Protegge dal contatto diretto con gli organi in rotazione del mandrino verticale e dalla proiezione di trucioli e liquido lubrorefrigerante. Il fissaggio è previsto sul fianco superiore del basamento, con montaggio dal lato destro o sinistro.
Caratteristiche
La struttura impiega bracci articolati frizionati, che consentono il posizionamento del riparo in funzione della lavorazione. Lo schermo offre un ampio campo visivo e integra un doppio sistema di apertura.

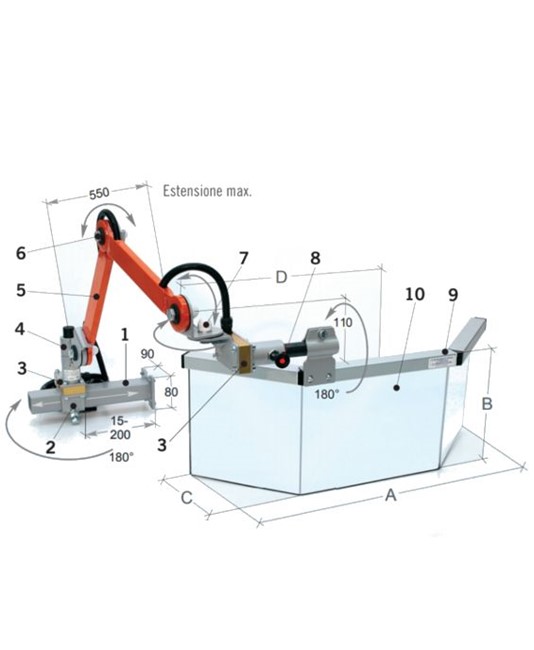

Lo schermo può essere aperto verticalmente e la posizione viene fermata tramite pomolo di blocco. Il riparo può inoltre essere brandeggiato completamente fuori dal campo di lavoro. Nella configurazione visibile, l'estensione massima è di 550 mm e la rotazione indicata è di 180°.
La protezione è completa di doppio microinterruttore di sicurezza. Sono previste varianti dimensionali medio e grande, oltre alle configurazioni di montaggio lato destro o lato sinistro.
In sintesi
- Bracci articolati frizionati
- Schermo ad ampio campo visivo
- Schermo a doppia apertura
- Apertura verticale con pomolo di blocco
- Brandeggio totale fuori dal campo di lavoro
- Doppio microinterruttore di sicurezza
- Montaggio lato destro o lato sinistro
Applicazioni pratiche
- uso su fresatrice a mandrino verticale
- lavorazioni con proiezione di trucioli
- lavorazioni con presenza di liquido lubrorefrigerante
- installazione su basamento con fissaggio laterale superiore
Ambito di utilizzo
fresatrice a mandrino verticale
lavorazioni meccaniche
Scheda tecnica
| Bracci |
Articolati frizionati |
| Schermo |
Ad ampio campo visivo, a doppia apertura |
| Apertura schermo |
Apribile verticalmente con pomolo di blocco della posizione |
| Brandeggio |
Totale, fuori dal campo di lavoro |
| Microinterruttori |
Doppio microinterruttore di sicurezza |
| Ancoraggio |
Sul fianco superiore del basamento |
| Montaggio |
Dal lato destro o dal lato sinistro |
| Estensione max |
550 mm |
| Rotazione |
180° |
Domande frequenti
Su quale punto della macchina va fissata questa protezione?
Va ancorata sul fianco superiore del basamento. Il montaggio è previsto sia dal lato destro sia dal lato sinistro.
Posso scegliere il lato di montaggio?
Sì. Sono previste le varianti di montaggio lato destro e lato sinistro, così da adattare la protezione alla configurazione della fresatrice.
È adatta a lavorazioni con trucioli e liquido lubrorefrigerante?
Sì. La protezione è indicata contro la proiezione di trucioli e di liquido lubrorefrigerante, oltre che contro il contatto diretto con gli organi in rotazione del mandrino verticale.
Il riparo può essere spostato fuori dalla zona di lavoro quando serve accesso alla macchina?
Sì. Il riparo ha brandeggio totale fuori dal campo di lavoro e lo schermo è anche apribile verticalmente con pomolo di blocco della posizione.
Che differenza c'è tra le versioni medio e grande?
La scheda prevede due dimensioni, medio e grande. Per scegliere tra le due versioni va quindi considerato l'ingombro richiesto sulla propria fresatrice.
