Descrizione prodotto
Protezione per fresatrice universale regolabile, adatta a fresatrici a mandrino verticale di piccole e grandi dimensioni. Utilizza bracci articolati frizionati e uno schermo ad apertura verticale per posizionare il riparo in funzione della lavorazione. La protezione copre il contatto diretto con gli organi in rotazione del mandrino verticale e la proiezione di trucioli e liquido lubrorefrigerante. È completa di microinterruttore di sicurezza.
Caratteristiche

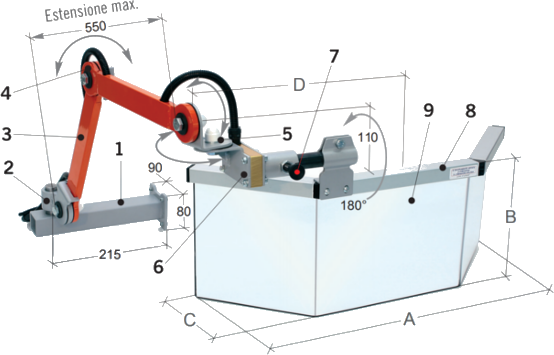

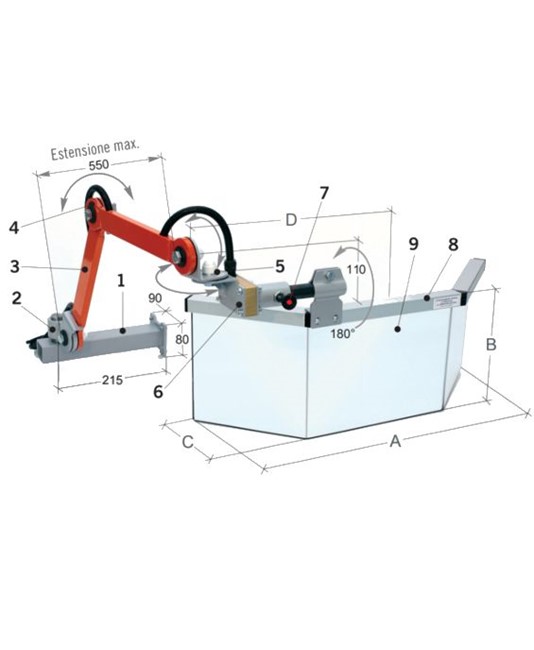

Il sistema di supporto comprende una staffa di ancoraggio livellabile in tubolare di acciaio, un manicotto per il centraggio orizzontale e bracci articolati in tubolare di acciaio. Le articolazioni frizionate con dischi d'attrito consentono il posizionamento del riparo.
Lo schermo è montato su una struttura in profilato di alluminio ed è realizzato in materiale plastico antiurto e antiolio. L'apertura verticale è gestita da una giunzione angolare per il ribaltamento dello schermo e da un pomolo di sblocco della posizione.
Il microinterruttore di sicurezza è integrato in una scatola portante con rotazione a 180° e 2 contatti NC. Il fissaggio è previsto sul fianco superiore del basamento. Sono disponibili due dimensioni di schermo e la versione montabile dal lato destro o dal lato sinistro.
In sintesi
- Bracci articolati frizionati
- Schermo ad apertura verticale
- Microinterruttore di sicurezza con rotazione a 180° e 2 contatti NC
- Staffa di ancoraggio livellabile in tubolare di acciaio
- Struttura schermo in profilato di alluminio
- Schermo in materiale plastico antiurto e antiolio
- Peso 8,9 kg o 9,4 kg
Applicazioni pratiche
- uso su fresatrice a mandrino verticale
- impiego su fresatrice universale di piccole dimensioni
- impiego su fresatrice universale di grandi dimensioni
- attività di fresatura con proiezione di trucioli
- lavorazioni con presenza di liquido lubrorefrigerante
Scheda tecnica
| Regolazione |
Bracci articolati frizionati e schermo ad apertura verticale |
| Montaggio |
Ancorabile sul fianco superiore del basamento |
| Sblocco schermo |
Pomolo di sblocco della posizione |
| Microinterruttore |
Rotazione a 180°, 2 contatti NC |
| Staffa ancoraggio |
Livellabile, in tubolare di acciaio |
| Manicotto supporto |
Per il centraggio orizzontale |
| Bracci |
In tubolare di acciaio |
| Articolazioni |
Frizionate con dischi d'attrito |
| Giunzione angolare |
Per il ribaltamento verticale dello schermo |
| Struttura schermo |
In profilato di alluminio |
| Materiale schermo |
Materiale plastico antiurto e antiolio |
| Peso |
8,9 kg o 9,4 kg |
Domande frequenti
Qual è la differenza tra la versione piccola e quella grande?
La differenza è nella dimensione dello schermo e nel peso. La versione piccola pesa 8,9 kg, la grande 9,4 kg; entrambe mantengono la stessa configurazione con bracci articolati frizionati, apertura verticale e microinterruttore di sicurezza.
Come scelgo tra montaggio lato destro e lato sinistro?
La scelta dipende dal lato di installazione sulla fresatrice. Sono disponibili due varianti, montabile dal lato destro oppure dal lato sinistro.
Dove si fissa questa protezione sulla macchina?
Il fissaggio è previsto sul fianco superiore del basamento. La struttura include una staffa di ancoraggio livellabile e un manicotto di supporto per il centraggio orizzontale.
È adatta a lavorazioni con trucioli e liquido lubrorefrigerante?
Sì, la protezione è indicata per riparare dall'uscita di trucioli e dalla proiezione di liquido lubrorefrigerante. Lo schermo è in materiale plastico antiurto e antiolio.
