Descrizione prodotto

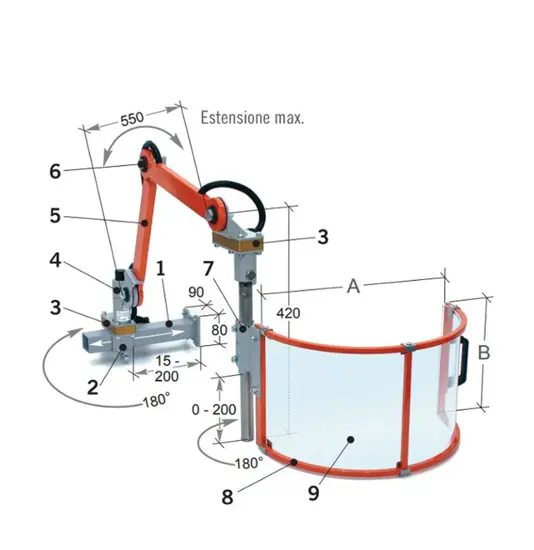

Riparo per fresatrice universale regolabile con bracci articolati e schermo semicircolare. È progettato per proteggere dal contatto diretto con gli organi in rotazione del mandrino verticale e dalla proiezione di trucioli e liquido lubrorefrigerante. Il fissaggio è previsto sul fianco superiore del basamento. Il montaggio può essere eseguito su lato destro o lato sinistro, in base alla configurazione della macchina.
Caratteristiche
Il riparo utilizza bracci articolati in tubolare di acciaio con articolazioni frizionate e dischi d'attrito. Questa configurazione consente un posizionamento rapido e una regolazione versatile del gruppo di protezione.
Lo schermo è semicircolare, con struttura in tubolare di acciaio e parte trasparente termoformata in materiale plastico antiurto e antiolio. Il sistema di apertura è doppio: lo schermo può essere aperto orizzontalmente sul proprio asse di rotazione e l'intero riparo può essere brandeggiato completamente fuori dal campo di lavoro.
Il sistema comprende staffe di ancoraggio livellabile, morsetto di supporto per la regolazione trasversale, manicotto di supporto per il centraggio orizzontale e morsetto di fissaggio dello schermo con asta di supporto. La sicurezza è completata da un doppio microinterruttore con rotazione a 180° e 2 contatti NC. Sono disponibili larghezze A da 300, 400, 500 o 600 mm, con pesi da 9,5 a 10,4 kg.
In sintesi
- Bracci articolati in tubolare di acciaio
- Articolazioni frizionate con dischi d'attrito
- Schermo semicircolare con doppio sistema di apertura
- Schermo termoformato in materiale plastico antiurto/antiolio
- Doppio microinterruttore di sicurezza con 2 contatti NC
- Larghezza A 300, 400, 500 o 600 mm
- Peso 9,5 / 9,8 / 10,1 / 10,4 kg
Applicazioni pratiche
- uso su fresatrice universale con mandrino verticale
- impiego durante lavorazioni con proiezione di trucioli
- uso in presenza di liquido lubrorefrigerante
- installazione su macchine con montaggio lato destro o lato sinistro
Ambito di utilizzo
fresatura
Scheda tecnica
| Tipologia |
Riparo regolabile per fresatrice universale |
| Bracci |
Bracci articolati in tubolare di acciaio |
| Articolazioni |
Frizionate con dischi d'attrito |
| Schermo |
Semicircolare termoformato in materiale plastico antiurto/antiolio |
| Struttura schermo |
In tubolare di acciaio |
| Apertura schermo |
Doppio sistema di apertura, con apertura orizzontale sul proprio asse di rotazione e brandeggio totale fuori dal campo di lavoro |
| Fissaggio |
Ancorabile sul fianco superiore del basamento |
| Supporto |
Morsetto di supporto per la regolazione trasversale e manicotto di supporto per il centraggio orizzontale |
| Staffe |
Staffe di ancoraggio livellabile in tubolare di acciaio |
| Microinterruttori |
Doppio microinterruttore di sicurezza, rotazione a 180°, n. 2 contatti NC |
| Estensione massima |
550 mm |
| Altezza schermo |
420 mm |
| Larghezza |
300, 400, 500 o 600 mm |
| Altezza |
200 mm per L 300; 235 mm per L 400, L 500 e L 600 |
| Peso |
9,5 kg per L 300; 9,8 kg per L 400; 10,1 kg per L 500; 10,4 kg per L 600 |
Domande frequenti
Dove si fissa questo riparo sulla macchina?
Si fissa sul fianco superiore del basamento della fresatrice universale. Il sistema comprende staffe di ancoraggio livellabile e morsetto di supporto per la regolazione trasversale.
Quali larghezze sono disponibili e come cambia il peso?
Sono disponibili quattro larghezze A: 300, 400, 500 e 600 mm. Il peso corrispondente è rispettivamente di 9,5 kg, 9,8 kg, 10,1 kg e 10,4 kg.
Posso scegliere il montaggio a destra o a sinistra?
Sì, il riparo può essere montato sul lato destro oppure sul lato sinistro della macchina. Questa scelta va definita in base alla configurazione della fresatrice.
