Descrizione prodotto

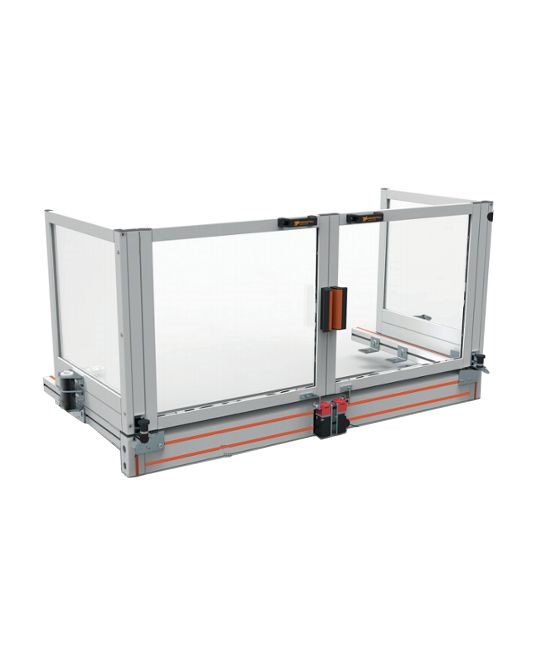

Protezione fresatrice perimetrale da installare direttamente sulla tavola della macchina. È progettata per creare una copertura frontale e laterale dell'area di lavoro, con 2 porte a 2 ante e bloccaporta a pistoncino. La struttura protegge dal contatto diretto con gli organi in rotazione del mandrino e dalla proiezione di trucioli e liquido lubrorefrigerante, mantenendo agevole l'utilizzo della morsa.
Caratteristiche
La protezione è ancorabile perimetralmente alla tavola della fresatrice tramite staffe angolari di ancoraggio in acciaio stampato. La struttura di sostegno è realizzata in profilati di alluminio.
Le 2 porte a 2 ante incernierate assicurano copertura totale frontale-laterale e apertura totale. È presente un gruppo rotazione porte e il sistema bloccaporta a pistoncino.
La protezione include un doppio microinterruttore di sicurezza ad azionatore separato con 2 contatti NC. Le porte sono in materiale plastico antiurto-antiolio.
La lamiera di protezione inferiore in acciaio stampato impedisce di penetrare con le mani anche dalla zona sottostante alla protezione. Sono disponibili due dimensioni: A 1000/B 450/C 505/D 405 mm, peso 26,1 kg, oppure A 1200/B 500/C 555/D 455 mm, peso 30,1 kg.
In sintesi
- Installazione perimetrale sulla tavola della fresatrice
- 2 porte a 2 ante incernierate con apertura totale
- Bloccaporta a pistoncino
- Doppio microinterruttore di sicurezza con 2 contatti NC
- Struttura di sostegno in profilati di alluminio
- Porte in materiale plastico antiurto-antiolio
- Dimensioni A/B/C/D: 1000/450/505/405 mm o 1200/500/555/455 mm
Applicazioni pratiche
- uso su fresatrice con installazione sulla tavola macchina
- attività di lavorazione meccanica con necessità di schermatura frontale e laterale
- impiego in presenza di trucioli e liquido lubrorefrigerante
- uso su postazioni dove serve mantenere accessibile la morsa
Ambito di utilizzo
fresatrice
macchine utensili
lavorazioni meccaniche
Scheda tecnica
| Installazione |
Perimetrale sulla tavola della fresatrice |
| Porte |
2 porte a 2 ante incernierate, a copertura totale frontale-laterale e ad apertura totale |
| Microinterruttori |
Doppio microinterruttore di sicurezza ad azionatore separato, n. 2 contatti NC |
| Bloccaporta |
A pistoncino |
| Staffe ancoraggio |
Angolari, in acciaio stampato |
| Struttura sostegno |
In profilati di alluminio |
| Materiale porte |
Materiale plastico antiurto-antiolio |
| Protezione inferiore |
Lamiera in acciaio stampato |
| Dimensioni |
A 1000/B 450/C 505/D 405 mm oppure A 1200/B 500/C 555/D 455 mm |
| Peso |
26,1 kg oppure 30,1 kg |
Domande frequenti
Qual è la differenza tra le due dimensioni disponibili?
La differenza è nelle misure complessive e nel peso. La versione A 1000/B 450/C 505/D 405 mm pesa 26,1 kg, mentre la versione A 1200/B 500/C 555/D 455 mm pesa 30,1 kg.
Questa protezione si monta sulla tavola della fresatrice?
Sì, è prevista l'installazione perimetrale direttamente sulla tavola della fresatrice ed è ancorabile con staffe angolari di ancoraggio in acciaio stampato.
Consente di usare la morsa senza ostacolare il fronte macchina?
Sì, è indicato il facile utilizzo della morsa mantenendo inalterata la proiezione frontale.
Protegge anche dalla zona inferiore della macchina?
Sì, include una lamiera di protezione inferiore che impedisce di penetrare con le mani anche dalla zona sottostante alla protezione.
Ha dispositivi di sicurezza sulle porte?
Sì, è completa di doppio microinterruttore di sicurezza ad azionatore separato con 2 contatti NC e bloccaporta a pistoncino.
