Descrizione prodotto
Protezione per rettificatrice universale e tangenziale con due ante scorrevoli su guide telescopiche a sfere ad apertura completa. È studiata per schermare gli organi in rotazione della mola abrasiva e la proiezione di liquido lubrorefrigerante. La struttura si ancora al basamento della macchina tramite staffe universali pluri regolabili e due supporti multi regolabili. Il sistema integra un doppio microinterruttore di sicurezza.
Caratteristiche

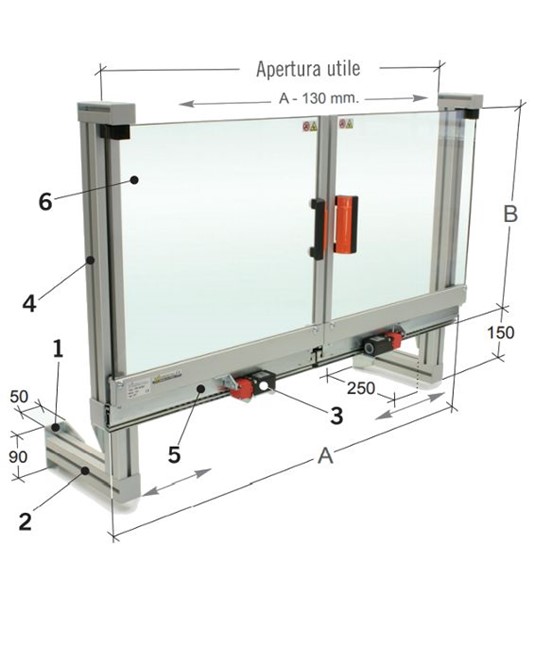

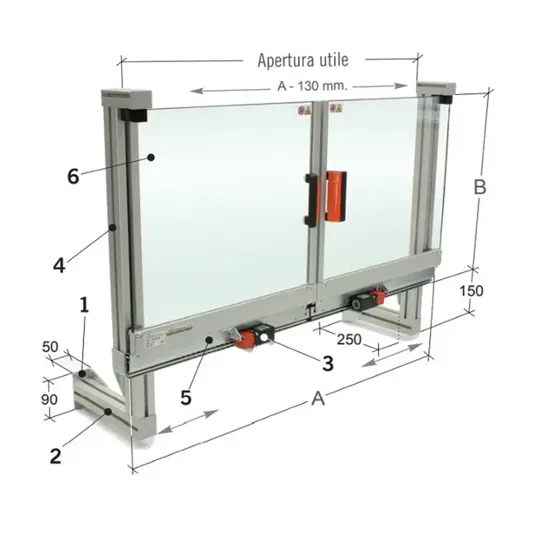

La protezione è composta da 2 ante scorrevoli con apertura totale. Le ante scorrono su guide telescopiche a sfere in acciaio stampato, con corsa pari alla loro lunghezza. L'apertura utile è indicata come A - 130 mm.
Il fissaggio avviene al basamento della macchina. La dotazione comprende staffe angolari di ancoraggio in acciaio stampato e due strutture di supporto multi regolabili con due differenti sistemi di fissaggio, per adattare il montaggio alla macchina.
La struttura perimetrale è in profilati di alluminio. Gli schermi sono di grande spessore, in materiale plastico antiurto e antiolio. È presente anche una struttura interna in lamiera di alluminio per la raccolta del liquido lubrorefrigerante.
Il dispositivo è completo di doppio microinterruttore di sicurezza ad azionatore separato con 2 contatti NC. Le varianti disponibili hanno larghezza 1000, 1200 o 1600 mm, altezza rispettivamente 510, 560 o 660 mm e peso 14,7, 17,5 o 21,6 kg.
In sintesi
- 2 ante scorrevoli ad apertura completa
- Guide telescopiche a sfere in acciaio stampato
- Staffe di ancoraggio universali pluri regolabili
- Doppio microinterruttore di sicurezza con 2 contatti NC
- Struttura perimetrale in profilati di alluminio
- Schermi in materiale plastico antiurto e antiolio
- Larghezza 1000, 1200 o 1600 mm
Applicazioni pratiche
- uso su rettificatrice universale
- uso su rettificatrice tangenziale
- impiego su macchine con mola abrasiva in rotazione
- attività con presenza di liquido lubrorefrigerante
Ambito di utilizzo
rettificatrice universale
rettificatrice tangenziale
rettifica
Scheda tecnica
| Ante |
2 ante scorrevoli ad apertura completa |
| Guide |
Guide telescopiche a sfere in acciaio stampato, con corsa pari alla loro lunghezza |
| Staffe ancoraggio |
Staffe angolari universali pluri regolabili in acciaio stampato |
| Supporti |
2 strutture di supporto multi regolabili con due differenti sistemi di fissaggio |
| Fissaggio |
Ancorabile al basamento della macchina |
| Microinterruttori |
Doppio microinterruttore di sicurezza ad azionatore separato, 2 contatti NC |
| Struttura perimetrale |
Profilati di alluminio |
| Schermi |
Grande spessore, in materiale plastico antiurto e antiolio |
| Raccolta liquido |
Struttura interna in lamiera di alluminio per la raccolta del liquido lubrorefrigerante |
| Larghezza |
1000 mm, 1200 mm o 1600 mm |
| Altezza |
510 mm, 560 mm o 660 mm |
| Peso |
14,7 kg, 17,5 kg o 21,6 kg |
| Apertura utile |
A - 130 mm |
| Quota basamento |
250 mm |
| Quota supporto |
150 mm |
| Ingombro staffa |
50 x 90 mm |
Domande frequenti
Va bene sia per rettificatrice universale sia per rettificatrice tangenziale?
Sì, è indicata per rettificatrice universale e tangenziale. Il fissaggio è supportato da staffe universali pluri regolabili e da due strutture di supporto multi regolabili.
Come scelgo tra le versioni L 1000, L 1200 e L 1600?
La differenza dichiarata è nelle dimensioni e nel peso. Le tre versioni misurano rispettivamente 1000 x 510 mm, 1200 x 560 mm e 1600 x 660 mm, con peso di 14,7 kg, 17,5 kg e 21,6 kg.
Si può montare senza fissaggio al basamento della macchina?
No, la protezione è prevista come ancorabile al basamento della macchina. La struttura comprende staffe di ancoraggio e supporti dedicati al fissaggio.
È indicata dove viene usato liquido lubrorefrigerante?
Sì, protegge dalla proiezione di liquido lubrorefrigerante. Include anche una struttura interna in lamiera di alluminio per la raccolta del liquido lubrorefrigerante.
L'accesso alla zona di lavoro resta agevole durante l'uso?
Sì, le due ante scorrevoli hanno apertura completa. Le guide telescopiche a sfere hanno una corsa pari alla loro lunghezza e l'apertura utile è indicata come A - 130 mm.
