Descrizione prodotto

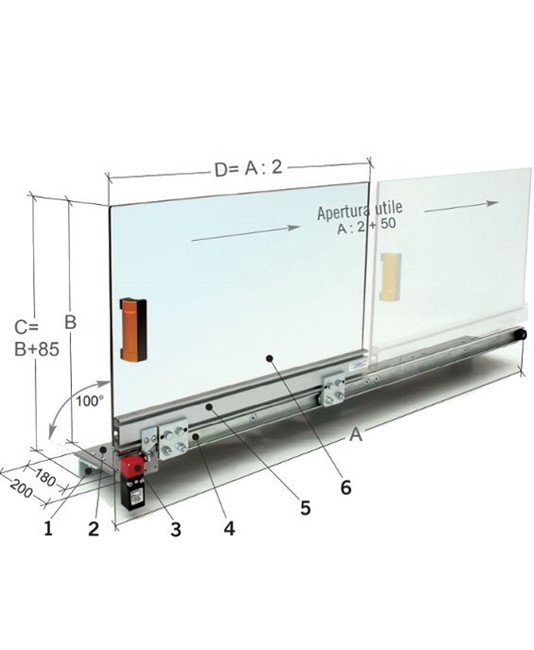

Protezione per rettificatrice universale e tangenziale con anta scorrevole e schermo in materiale plastico antiurto e antiolio. È progettata per schermare il diretto contatto con gli organi in rotazione della mola abrasiva e la proiezione di liquido lubrorefrigerante. La struttura integra una zona di raccolta liquidi e un microinterruttore di sicurezza. Sono disponibili due larghezze, 1200 e 1600 mm.
Caratteristiche
La protezione utilizza un'anta scorrevole su guida in acciaio con rotelle temprate. Lo schermo è realizzato in materiale plastico di grande spessore, con caratteristiche antiurto e antiolio. La struttura di supporto schermi è in profilato di alluminio.
Il supporto principale è una struttura inclinata in lamiera di acciaio, studiata anche per la raccolta dei liquidi lubrorefrigeranti. La protezione è completata da una canalina di raccolta liquidi e può essere ancorata alla banchina mobile tramite staffe angolari in acciaio stampato.
Il sistema include un microinterruttore di sicurezza ad azionatore separato con 2 contatti NC. Le versioni disponibili hanno larghezza 1200 mm con altezza 500 mm e peso 16,5 kg, oppure larghezza 1600 mm con altezza 600 mm e peso 20,5 kg.
In sintesi
- Schermo in materiale plastico antiurto e antiolio
- Anta scorrevole su guida in acciaio
- Rotelle temprate
- Struttura inclinata in lamiera di acciaio
- Microinterruttore di sicurezza con 2 contatti NC
- Larghezza 1200 o 1600 mm
- Peso 16,5 o 20,5 kg
Applicazioni pratiche
- uso su rettificatrice universale
- uso su rettificatrice tangenziale
- impiego su postazioni con liquido lubrorefrigerante
- attività in reparti macchine utensili
Ambito di utilizzo
rettifica universale
rettifica tangenziale
macchine utensili
Scheda tecnica
| Schermo |
Materiale plastico antiurto e antiolio, di grande spessore |
| Anta |
Scorrevole |
| Guida |
In acciaio con rotelle temprate |
| Struttura supporto |
Inclinata, in lamiera di acciaio |
| Supporto schermi |
In profilato di alluminio |
| Ancoraggio |
Staffe angolari in acciaio stampato |
| Raccolta liquidi |
Canalina e lamiera inclinata di raccolta liquidi lubrorefrigeranti |
| Microinterruttore |
Di sicurezza ad azionatore separato con 2 contatti NC |
| Larghezza |
1200 mm o 1600 mm |
| Altezza |
500 mm o 600 mm |
| Peso |
16,5 kg o 20,5 kg |
Domande frequenti
Quale differenza c'è tra la versione L 1200 e la L 1600?
La versione L 1200 ha altezza 500 mm e peso 16,5 kg. La versione L 1600 ha altezza 600 mm e peso 20,5 kg.
È adatta a macchine che lavorano con liquido lubrorefrigerante?
Sì. La protezione scherma la proiezione di liquido lubrorefrigerante ed è dotata di struttura inclinata e canalina per la raccolta dei liquidi.
Si può fissare a una banchina mobile?
Sì. La protezione è ancorabile alla banchina mobile tramite staffe angolari di ancoraggio e lamiera inclinata di supporto.
