Protezione per tirante della fresatrice

Protezione per tirante di fresatrice progettata per la sicurezza collettiva, con microinterruttore di sicurezza a 2 NC, montaggio tramite flangia preforata e carter resistente, ideale per la segregazione nella lavorazione industriale.

Per tirante superiore o posteriore

€ 126,70 +iva€ 154,57 iva incl

Confronta Confronta (0)

Dettagli prodotto

Protezione progettata per segregare il tirante superiore o posteriore delle fresatrici, migliorando la sicurezza operativa.
Dotata di microinterruttore di sicurezza a 2 contatti NC integrato, che interrompe l’alimentazione in caso di apertura non autorizzata.
Meccanismo di apertura e chiusura vincolato, con bloccaggio a vite e controllo delle posizioni mobili tramite asta di scorrimento.
Fornita con flangia preforata per un fissaggio rapido e affidabile su macchinari industriali.
Carter di protezione robusto, sostenuto da staffa con fissaggio a vite, per proteggere l’operatore da rischi meccanici.
Supporto dedicato per la chiave del microinterruttore, per una gestione sicura dell’impianto elettrico della macchina utensile.
Soluzione conforme alle esigenze di sicurezza nei reparti produttivi ed officine, specifica per la protezione di fresatrici professionali.

Descrizione prodotto

Protezione per fresatrice studiata per la segregazione del tirante superiore o posteriore. È una protezione per macchina utensile con apertura e chiusura vincolate, pensata per separare la zona del tirante durante l'utilizzo della fresatrice. Il montaggio avviene tramite flangia preforata. L'apertura è controllata da microinterruttore di sicurezza con 2 contatti NC e bloccaggio a vite.

Caratteristiche

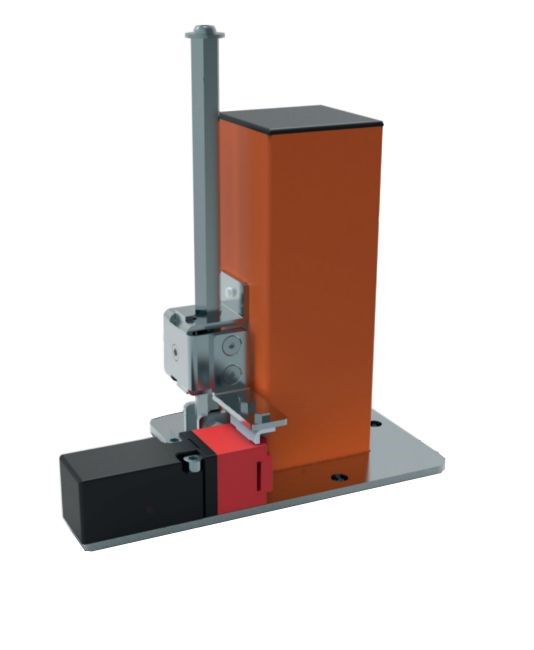

La protezione è composta da un carter dedicato alla copertura del tirante della fresatrice, con configurazione specifica per tirante superiore o posteriore. Il sistema integra una piastra di fissaggio e una staffa di sostegno del carter con fissaggio a vite.

L'apertura protetta è gestita da un microinterruttore di sicurezza ad azionatore separato con 2 contatti NC. I movimenti di apertura e chiusura sono vincolati, con asta di scorrimento e supporto chiave microinterruttore tra i componenti indicati.

Le dimensioni dichiarate sono A 193 mm, B 120 mm e C 172 mm. La struttura visibile comprende base di appoggio, carter verticale e organi di comando e sostegno integrati nel gruppo di protezione.

In sintesi

Per tirante superiore o posteriore
Flangia preforata per montaggio
Microinterruttore di sicurezza ad azionatore separato
2 contatti NC
Bloccaggio a vite
Dimensioni A 193 mm, B 120 mm, C 172 mm
Carter di protezione con asta di scorrimento

Applicazioni pratiche

uso su fresatrice con tirante superiore
uso su fresatrice con tirante posteriore
impiego su macchina utensile da proteggere nella zona del tirante
installazione su fresatrice con montaggio tramite flangia preforata

Scheda tecnica

Applicazione	Tirante superiore o posteriore della fresatrice
Funzione	Segregazione del tirante
Movimento	Apertura/chiusura vincolati
Montaggio	Flangia preforata
Microinterruttore	Di sicurezza ad azionatore separato, 2 contatti NC
Bloccaggio	A vite
Componenti	Piastra fissaggio, microinterruttore di sicurezza, carter di protezione, staffa sostegno carter con fissaggio vite, asta di scorrimento, supporto chiave microinterruttore
Dimensioni	A 193 mm, B 120 mm, C 172 mm

Domande frequenti

È adatta a fresatrici con tirante superiore o posteriore?

Sì, la protezione è prevista per il tirante superiore o posteriore della fresatrice.

Come si monta sulla macchina?

Il montaggio avviene tramite flangia preforata. Tra i componenti sono presenti anche la piastra di fissaggio e la staffa di sostegno del carter con fissaggio a vite.

L'apertura del carter è libera oppure controllata?

È controllata: i movimenti di apertura e chiusura sono vincolati e l'apertura è protetta da microinterruttore di sicurezza ad azionatore separato con 2 contatti NC e bloccaggio a vite.

Quali ingombri devo considerare per l'installazione?

Le dimensioni dichiarate sono A 193 mm, B 120 mm e C 172 mm. Questi valori sono utili per verificare lo spazio disponibile sulla fresatrice.
