Descrizione prodotto
Protezione trapano a colonna per trapani a colonna e radiali, adatta anche a pantografi e macchine similari. Ripara l'operatore dal contatto frontale con gli organi in rotazione del mandrino e dalla proiezione di trucioli e liquido lubrorefrigerante. La struttura è ancorabile sul fianco sinistro della macchina e integra un microinterruttore di sicurezza. Lo schermo semi-ottagonale è regolabile con doppio sistema, utile quando serve adattare la protezione a lavorazioni e ingombri diversi.
Caratteristiche
La protezione utilizza uno schermo semi-ottagonale regolabile. La doppia regolazione consente di intervenire sul gruppo schermo-asta attraverso il gruppo microinterruttore e di regolare direttamente lo schermo attraverso l'asta stessa.
Il morsetto di supporto dello schermo può essere posizionato all'interno oppure all'esterno. Questa configurazione amplia la regolazione orizzontale e facilita l'adattamento a trapani in genere, pantografi e macchine similari.

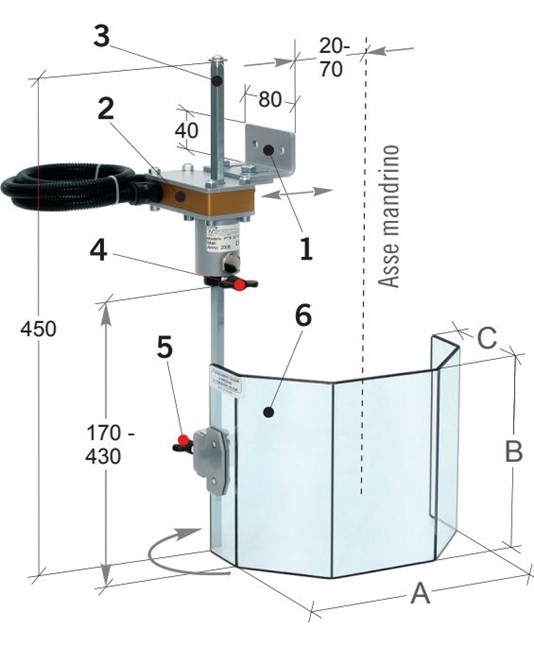

Il riparo è completo di microinterruttore di sicurezza. Le quote visibili comprendono altezza complessiva di 450 mm, escursione verticale di 170-430 mm e distanza dall'asse mandrino regolabile tra 20 e 70 mm.
In sintesi
- Schermo semi-ottagonale regolabile
- Doppia regolazione dello schermo
- Ancoraggio sul fianco sinistro della macchina
- Morsetto supporto posizionabile all'interno o all'esterno
- Microinterruttore di sicurezza
- Altezza complessiva 450 mm
- Escursione verticale 170-430 mm
Applicazioni pratiche
- uso su trapano a colonna
- uso su trapano radiale
- impiego su pantografo
- attività di foratura con proiezione di trucioli
- lavorazioni con presenza di liquido lubrorefrigerante
Ambito di utilizzo
trapano a colonna
trapano radiale
pantografo
Scheda tecnica
| Schermo |
Semi-ottagonale regolabile |
| Regolazione |
Doppia regolazione dello schermo |
| Regolazione verticale |
Gruppo schermo-asta regolabile attraverso il gruppo microinterruttore; schermo regolabile direttamente attraverso l'asta |
| Regolazione orizzontale |
Ampio range, con morsetto di supporto posizionabile all'interno o all'esterno |
| Ancoraggio |
Sul fianco sinistro della macchina |
| Sicurezza |
Microinterruttore di sicurezza |
| Altezza complessiva |
450 mm |
| Escursione verticale |
170-430 mm |
| Distanza asse mandrino |
20-70 mm |
Domande frequenti
Va bene anche per pantografi o per altri trapani oltre al trapano a colonna?
Sì. È indicata per trapani a colonna e radiali ed è idonea anche per pantografi e macchine similari.
Su quale lato della macchina si monta?
Si ancora sul fianco sinistro della macchina. Questo è il lato di montaggio previsto per il prodotto.
Si può regolare per adattarla alla posizione del mandrino?
Sì. Lo schermo ha doppia regolazione, con regolazione verticale tramite due sistemi e ampio range di regolazione orizzontale; la distanza dall'asse mandrino è regolabile tra 20 e 70 mm.
