Descrizione prodotto

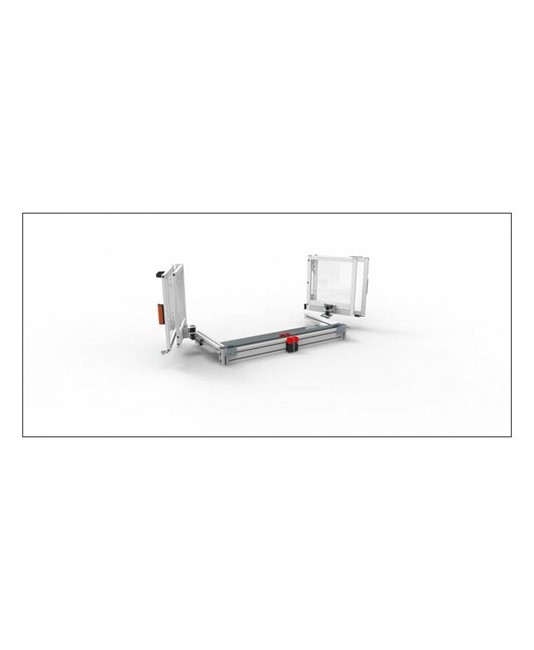

Protezione per fresatrice da installare sulla tavola della macchina, progettata per la copertura totale frontale-laterale del piano di lavoro. Protegge dal contatto diretto con gli organi in rotazione del mandrino e dalla proiezione di trucioli e liquido lubrorefrigerante. La struttura è ancorabile perimetralmente alla tavola e mantiene libero il piano di lavoro durante l’apertura, anche lateralmente, per agevolare il posizionamento di pezzi lunghi.
Caratteristiche
La protezione è composta da due porte a due ante incernierate tra loro. L’apertura avviene su un perno rotante montato su una guida lineare con pattino di scorrimento, così da lasciare completamente libero il piano di lavoro.
La conformazione consente l’utilizzo della morsa mantenendo la protezione frontale. Una lamiera di protezione inferiore in acciaio stampato impedisce di penetrare con le mani anche dalla zona sottostante.
La struttura di sostegno è realizzata in profilati di alluminio con staffe angolari in acciaio stampato. Le porte sono in materiale plastico antiurto-antiolio e il sistema è completo di bloccaporta a pistoncino e di doppio microinterruttore di sicurezza ad azionatore separato con 2 contatti NC.
Sono disponibili due configurazioni dimensionali: 1000x450x505x405 mm con peso 28,0 kg e 1200x500x555x455 mm con peso 32,0 kg. È previsto anche un pannello di protezione posteriore a profondità regolabile come accessorio complementare.
In sintesi
- Copertura totale frontale-laterale
- Due porte a due ante incernierate
- Porte in materiale plastico antiurto-antiolio
- Struttura di sostegno in profilati di alluminio
- Lamiera di protezione inferiore in acciaio stampato
- Doppio microinterruttore di sicurezza con 2 contatti NC
- Dimensioni A/B/C/D: 1000/450/505/405 mm o 1200/500/555/455 mm
Applicazioni pratiche
- uso su fresatrice con ancoraggio alla tavola
- attività di fresatura con presenza di trucioli e liquido lubrorefrigerante
- impiego con morsa sul piano di lavoro
- lavorazione di pezzi lunghi con necessità di accesso laterale
Ambito di utilizzo
fresatrice
macchina utensile
lavorazione pezzi lunghi
Scheda tecnica
| Installazione |
Ancorabile perimetralmente alla tavola della macchina |
| Copertura |
Totale frontale-laterale del piano di lavoro |
| Porte |
Due porte a due ante incernierate |
| Apertura |
Apertura totale con perno rotante montato su guida lineare |
| Guida |
Guida lineare con pattino di scorrimento |
| Staffe |
Staffe angolari in acciaio stampato |
| Struttura |
Struttura di sostegno in profilati di alluminio |
| Materiale porte |
Materiale plastico antiurto-antiolio |
| Protezione inferiore |
Lamiera in acciaio stampato |
| Microinterruttori |
Doppio microinterruttore di sicurezza ad azionatore separato, 2 contatti NC |
| Chiusura |
Bloccaporta a pistoncino |
| Dimensioni |
A 1000 mm, B 450 mm, C 505 mm, D 405 mm oppure A 1200 mm, B 500 mm, C 555 mm, D 455 mm |
| Peso |
28,0 kg o 32,0 kg |
| Accessori |
Pannello di protezione posteriore a profondità regolabile, codici PFR 70/545/R e PFR 70/650/R |
Domande frequenti
È adatta anche alla lavorazione di pezzi lunghi?
Sì. Le porte sono apribili su un perno rotante montato su guida lineare e lasciano completamente libero il piano di lavoro anche lateralmente, così da agevolare il posizionamento di pezzi lunghi.
Si può usare mantenendo la morsa sul piano di lavoro?
Sì. La conformazione della protezione permette l’utilizzo della morsa mantenendo inalterata la protezione frontale.
È previsto un pannello di protezione posteriore abbinabile?
Sì. Sono indicati come accessori complementari i pannelli posteriori PFR 70/545/R e PFR 70/650/R, a profondità regolabile e a copertura totale del piano di lavoro.
Quale differenza c’è tra le due versioni dimensionali?
Le due versioni differiscono per ingombri e peso. Una misura A 1000 mm, B 450 mm, C 505 mm, D 405 mm con peso 28,0 kg; l’altra misura A 1200 mm, B 500 mm, C 555 mm, D 455 mm con peso 32,0 kg.
