Descrizione prodotto
Protezione per fresatrice perimetrale da installare sulla tavola della macchina. È progettata per fresatrici e macchine simili e crea una barriera fisica intorno all'area di lavoro. La struttura protegge dal contatto diretto con gli organi in rotazione del mandrino e dalla proiezione di trucioli e liquido lubrorefrigerante. La configurazione con due ante scorrevoli e pannelli laterali removibili consente l'accesso alla zona operativa mantenendo la schermatura della macchina.
Caratteristiche
La protezione è composta da due ante scorrevoli ad apertura totale e da pannelli laterali removibili. Le ante scorrono su pattini e guide in polietilene. I pannelli anteriori e laterali sono in materiale plastico antiurto/antiolio.
La struttura perimetrale è realizzata in profilati di alluminio ed è completata da staffe angolari di ancoraggio in acciaio stampato. Le ante sono in materiale plastico di grande spessore e possono essere sagomate per l'eventuale passaggio della morsa.

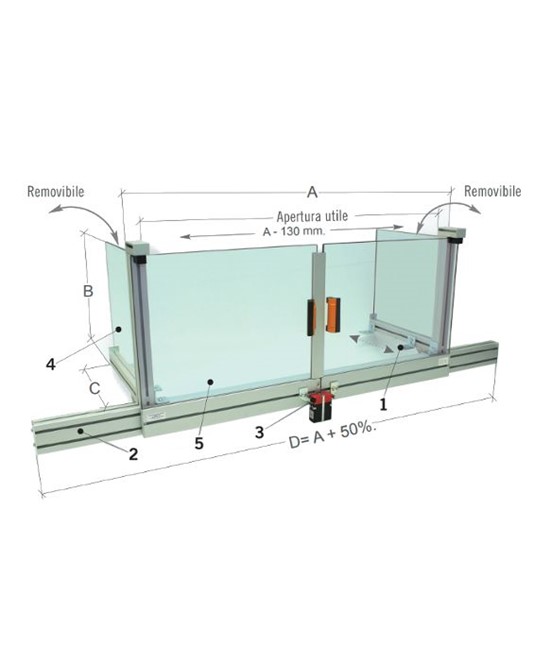

Il sistema integra un doppio microinterruttore di sicurezza ad azionatore separato con 2 contatti NC. Sono disponibili più dimensioni, con larghezza A da 1000 a 1600 mm, altezza B da 450 a 600 mm, profondità C da 350 a 500 mm, lunghezza totale D da 1500 a 2400 mm e peso da 20 a 32 kg.
In sintesi
- 2 ante scorrevoli ad apertura totale
- Pannelli laterali removibili
- Guide scorrevoli in polietilene
- Struttura perimetrale in profilati di alluminio
- Pannelli anteriori e laterali in materiale plastico antiurto/antiolio
- Doppio microinterruttore di sicurezza con 2 contatti NC
- Larghezza A 1000/1200/1400/1600 mm, altezza B 450/500/550/600 mm, profondità C 350/400/450/500 mm, lunghezza totale D 1500/1800/2100/2400 mm, peso 20/24/28/32 kg
Applicazioni pratiche
- uso su fresatrice con lavorazioni che generano trucioli
- uso su macchine simili alla fresatrice
- attività con presenza di liquido lubrorefrigerante nell'area di lavoro
- impiego su tavole macchina che richiedono schermatura perimetrale
- uso con morsa installata sulla tavola macchina
Scheda tecnica
| Installazione |
Sulla tavola della fresatrice |
| Compatibilità |
Fresatrice e macchine simili |
| Ante |
2 ante scorrevoli ad apertura totale |
| Guide scorrevoli |
In polietilene |
| Pannelli laterali |
Removibili, in materiale plastico antiurto/antiolio |
| Pannelli anteriori |
In materiale plastico antiurto/antiolio |
| Struttura perimetrale |
In profilati di alluminio |
| Staffe ancoraggio |
In acciaio stampato |
| Microinterruttori |
Doppio microinterruttore di sicurezza ad azionatore separato, n. 2 contatti NC |
| Sagomabilità ante |
Materiale plastico di grande spessore, sagomabile per l'eventuale passaggio della morsa |
Domande frequenti
Si può installare anche su macchine simili alla fresatrice?
Sì. È indicata per la fresatrice e per macchine simili, con installazione sulla tavola macchina.
Come scelgo la dimensione corretta tra le versioni disponibili?
La scelta dipende dall'ingombro richiesto sulla tavola. Sono disponibili larghezze A da 1000, 1200, 1400 e 1600 mm; a ogni misura corrispondono altezza B, profondità C, lunghezza totale D e peso crescenti, da 450x350 mm e 20 kg fino a 600x500 mm e 32 kg.
La protezione consente il passaggio della morsa?
Sì, le ante sono realizzate in materiale plastico di grande spessore e sono sagomabili per l'eventuale passaggio della morsa.
Richiede un sistema di fissaggio alla macchina?
Sì. La protezione è prevista per il montaggio sulla tavola della fresatrice ed è dotata di staffe angolari di ancoraggio in acciaio stampato.
