Descrizione prodotto
Protezione per fresatrice da installare sulla tavola macchina, progettata per creare una barriera perimetrale durante la lavorazione. La struttura è ancorabile perimetralmente alla tavola della fresatrice ed è dotata di 2 ante scorrevoli ad apertura totale. I pannelli laterali rimovibili agevolano la lavorazione di pezzi lunghi, mentre il doppio microinterruttore di sicurezza completa il sistema. La protezione riduce il contatto diretto con gli organi in rotazione del mandrino e la proiezione di trucioli e liquido lubrorefrigerante.
Caratteristiche

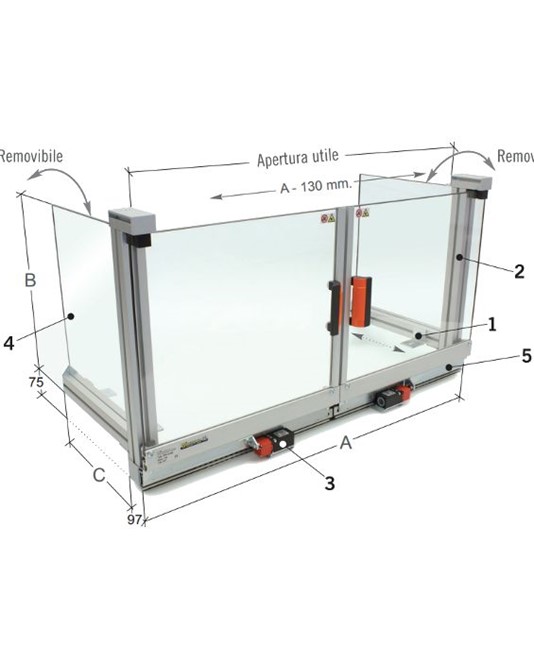

La protezione è composta da una struttura perimetrale in profilati di alluminio con staffe angolari di ancoraggio in acciaio stampato. I pannelli anteriori e laterali sono realizzati in materiale plastico antiurto/antiolio.
Le 2 ante scorrono su guide a sfera e hanno apertura totale. I pannelli anteriori sono di grande spessore e possono essere sagomati per il passaggio della morsa. L'apertura utile è pari a A - 130 mm.
I pannelli laterali sono removibili per facilitare la lavorazione di pezzi lunghi. Il sistema integra un doppio microinterruttore di sicurezza ad azionatore separato con 2 contatti NC.
La protezione è disponibile in quattro larghezze: A 1000, 1200, 1400 e 1600 mm. Le dimensioni complessive variano da 1000x450x350 mm a 1600x600x500 mm, con peso compreso tra 15,9 e 25 kg.
In sintesi
- 2 ante scorrevoli ad apertura totale
- Guide di scorrimento a sfera
- Struttura perimetrale in profilati di alluminio
- Staffe angolari di ancoraggio in acciaio stampato
- Pannelli in materiale plastico antiurto/antiolio
- Doppio microinterruttore di sicurezza con 2 contatti NC
- Larghezza A 1000/1200/1400/1600 mm
Applicazioni pratiche
- uso su tavola di fresatrice
- lavorazione con presenza di trucioli
- lavorazione con liquido lubrorefrigerante
- lavorazione di pezzi lunghi
- impiego con morsa sulla tavola macchina
Scheda tecnica
| Installazione |
Ancorabile perimetralmente alla tavola della fresatrice |
| Ante |
2 ante scorrevoli ad apertura totale |
| Guide |
Guide di scorrimento a sfera |
| Pannelli laterali |
Rimovibili, in materiale plastico antiurto/antiolio |
| Pannelli anteriori |
In materiale plastico antiurto/antiolio, di grande spessore, sagomabili per il passaggio della morsa |
| Struttura |
Perimetrale in profilati di alluminio |
| Staffe |
Angolari di ancoraggio in acciaio stampato |
| Microinterruttori |
Doppio microinterruttore di sicurezza ad azionatore separato, n. 2 contatti NC |
| Apertura utile |
A - 130 mm |
| Dimensioni |
Larghezza A 1000/1200/1400/1600 mm, altezza B 450/500/550/600 mm, profondità C 350/400/450/500 mm |
| Peso |
15,9 / 18,9 / 23 / 25 kg |
Domande frequenti
È adatta alla lavorazione di pezzi lunghi?
Sì. I pannelli laterali sono rimovibili proprio per agevolare la lavorazione di pezzi lunghi.
Si può usare con una morsa montata sulla tavola?
Sì. I pannelli anteriori sono sagomabili per il passaggio della morsa.
Come scelgo la larghezza della protezione?
La protezione è disponibile con larghezza A da 1000, 1200, 1400 o 1600 mm. A ogni larghezza corrispondono anche altezza, profondità e peso diversi: 1000x450x350 mm da 15,9 kg, 1200x500x400 mm da 18,9 kg, 1400x550x450 mm da 23 kg, 1600x600x500 mm da 25 kg.
La protezione si fissa direttamente alla fresatrice?
Sì. È prevista l'installazione sulla tavola della fresatrice con ancoraggio perimetrale.
Aiuta a contenere anche schizzi di liquido lubrorefrigerante?
Sì. La protezione è indicata contro la proiezione di trucioli e di liquido lubrorefrigerante, oltre al contatto diretto con gli organi in rotazione del mandrino.
