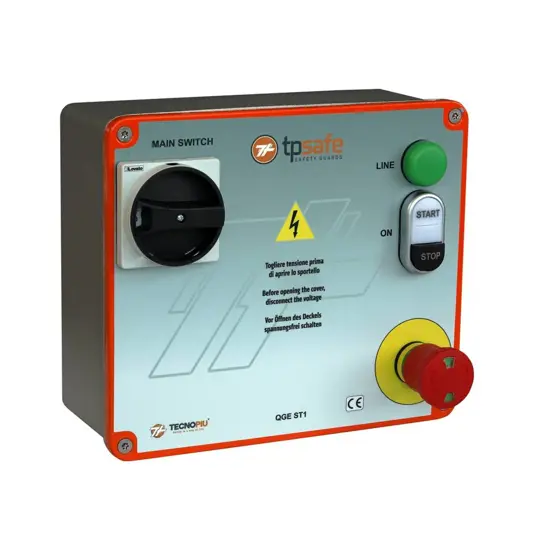

Quadro Comando Motore con Avviamento Stella/triangolo

Quadro comando motore con avviamento stella/triangolo fino a 5KW/400V, struttura in alluminio pressofuso con protezione IP65, componenti integrati per sicurezza e controllo affidabile delle macchine industriali.

€ 902,06 +iva€ 1100,51 iva incl

Confronta Confronta (0)

Dettagli prodotto

Quadro comando motore con sistema di avviamento stella/triangolo, ottimizzato per motori fino a 5KW su 400V trifase
Struttura compatta in alluminio pressofuso, leggera e altamente resistente agli urti e agli agenti industriali
Protezione IP65, ideale per ambienti produttivi soggetti a polvere e spruzzi d’acqua
Contattori, trasformatore da 400/24 VAC e timer integrati per il controllo automatico sicuro e preciso della commutazione motore
Sicurezza garantita da pulsante di emergenza a fungo e da pulsante di marcia-arresto facilmente accessibili
Interruttore generale predisposto per chiusura con lucchetto e spia di presenza rete per monitoraggio costante
Compatibile con staffa optional SQE 01 per un rapido montaggio su macchine utensili e impianti

Descrizione prodotto

Quadro comando motore stella/triangolo per macchine generiche, realizzato in cassetta di alluminio pressofuso. Integra i principali organi di comando e protezione ausiliaria per la gestione dell'avviamento stella/triangolo, con trasformatore 400/24 VAC, timer di commutazione, pulsante di emergenza a fungo e comando marcia-arresto. È indicato per macchine con assorbimento massimo di 5 kW a 400 V e ha grado di protezione IP65.

Caratteristiche

Il quadro è configurato per l'avviamento stella/triangolo e viene fornito completo di 2 contattori, trasformatore 400/24 VAC e timer per il passaggio da stella a triangolo. La protezione dei circuiti ausiliari è affidata a 2 fusibili dedicati.

Sul frontale sono presenti interruttore generale, spia di presenza rete, pulsante di marcia-arresto e pulsante di emergenza a fungo. L'interruttore generale è predisposto per la chiusura con lucchetto.

La cassetta in alluminio pressofuso misura 250 x 200 x 100 mm. Il grado di protezione IP65 lo rende adatto a installazioni che richiedono questo livello di tenuta dell'involucro. È disponibile come optional la staffa SQE 01.

In sintesi

Avviamento stella/triangolo
Cassetta in alluminio pressofuso
Trasformatore 400/24 VAC
2 contattori inclusi
2 fusibili per circuiti ausiliari
Dimensioni 250 x 200 x 100 mm
Grado di protezione IP65

Applicazioni pratiche

impiego su macchine generiche con avviamento stella/triangolo
uso a bordo macchina su impianti 400 V fino a 5 kW
installazione su macchine utensili con comando marcia-arresto ed emergenza

Ambito di utilizzo

macchine generiche macchine utensili

Scheda tecnica

Materiale cassetta	Alluminio pressofuso
Avviamento	Stella/triangolo
Contattori	2 contattori
Trasformatore	400/24 VAC
Timer	Per passaggio stella => triangolo
Fusibili ausiliari	2 fusibili di protezione circuiti ausiliari
Comandi	Pulsante di emergenza a fungo e pulsante di marcia-arresto
Segnalazione	Spia di presenza rete
Interruttore generale	Predisposto per chiusura con lucchetto
Assorbimento massimo	5 kW / 400 V
Grado di protezione	IP65
Dimensioni	250 x 200 x 100 mm
Accessorio opzionale	Staffa SQE 01
