Descrizione prodotto

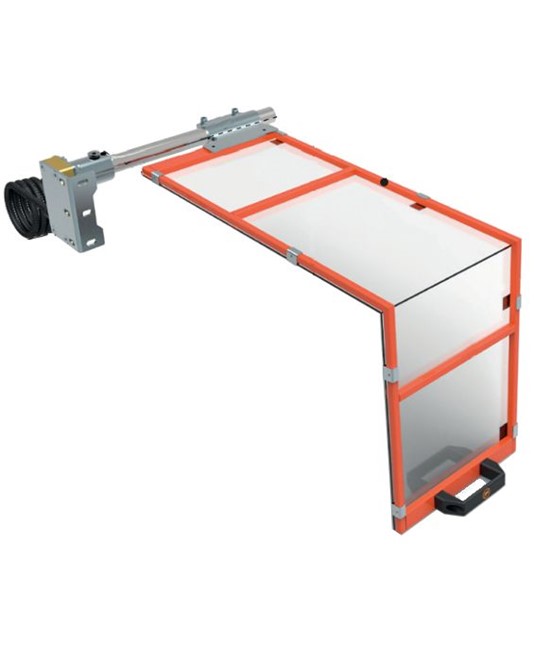

Riparo per autocentrante tornio parallelo con telaio in acciaio e schermo angolare. È progettato per proteggere dal contatto diretto con la parte superiore del mandrino autocentrante. Il doppio schermo piegato a 100° consente il posizionamento vicino alla testa del tornio ed è particolarmente adatto sui torni di piccole dimensioni. Il riparo è completo di microinterruttore di sicurezza.
Caratteristiche
Il riparo utilizza un doppio schermo supportato da braccetti esagonali pluriregolabili. La conformazione dello schermo, piegato a 100°, permette il montaggio sopra o a ridosso della testa della macchina.
La struttura comprende telaio in acciaio, struttura dello schermo in tubolare di acciaio e morsetto di fissaggio con asta di supporto in acciaio stampato. Lo schermo è realizzato in materiale plastico antiurto-antiolio.
Il sistema di ancoraggio è predisposto per fissaggio sopra, frontalmente e lateralmente al basamento. La scatola portante integra un microinterruttore di sicurezza con rotazione a 90°.

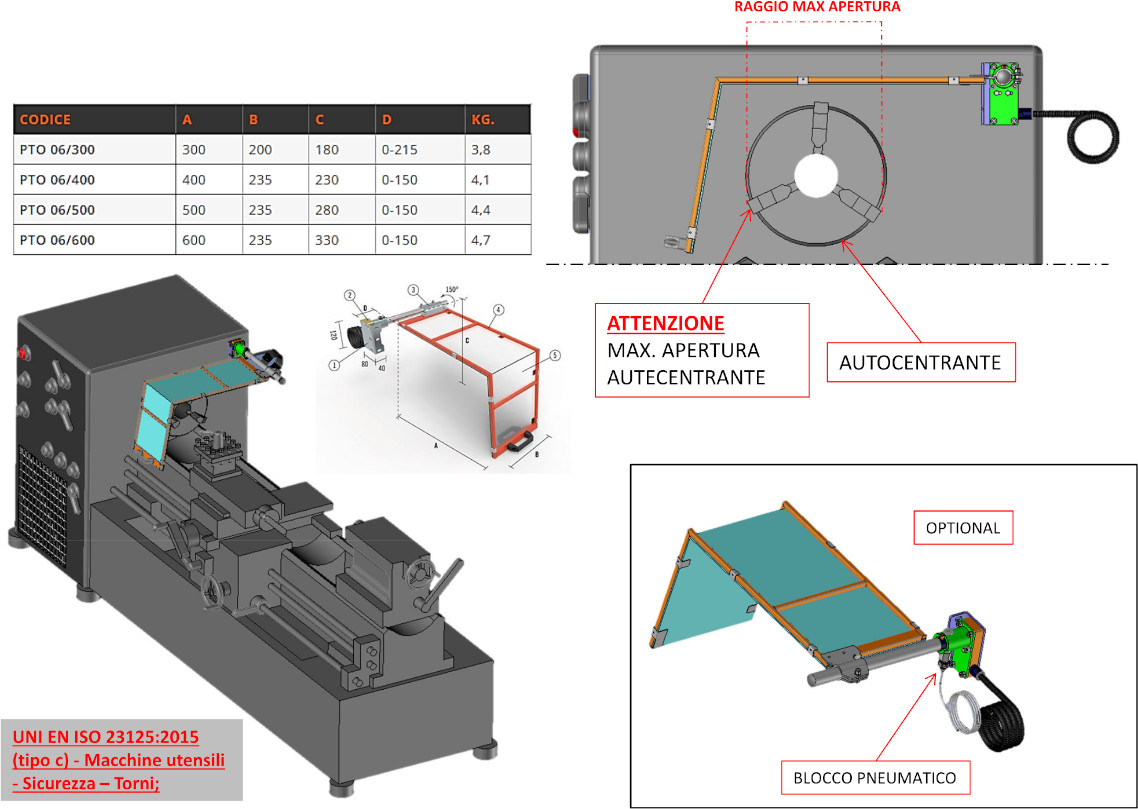

Il prodotto è disponibile nelle tre configurazioni dimensionali A 300 / B 200 / C 180 / D 0-215, A 400 / B 235 / C 230 / D 0-150 e A 500 / B 235 / C 280 / D 0-150, con peso rispettivamente di 3,8 kg, 4,1 kg e 4,4 kg.
In sintesi
- Telaio in acciaio
- Doppio schermo piegato a 100°
- Braccetti esagonali pluriregolabili
- Schermo in materiale plastico antiurto-antiolio
- Microinterruttore di sicurezza con rotazione a 90°
- Peso 3,8 kg, 4,1 kg o 4,4 kg
Applicazioni pratiche
- protezione del mandrino autocentrante su tornio parallelo
- uso su torni di piccole dimensioni
- installazione sopra il basamento del tornio
- installazione frontale sul basamento del tornio
- installazione laterale sul basamento del tornio
Ambito di utilizzo
torno parallelo
macchine utensili
Scheda tecnica
| Telaio |
Acciaio |
| Schermo |
Doppio schermo piegato a 100° |
| Supporti |
Braccetti esagonali pluriregolabili |
| Posizionamento |
Schermo posizionabile sopra o a ridosso della testa della macchina |
| Ancoraggio |
Sopra, frontalmente e lateralmente al basamento |
| Microinterruttore |
Di sicurezza, con rotazione a 90° |
| Staffa |
Universale di ancoraggio, frontale e laterale |
| Morsetto |
Di fissaggio dello schermo con asta di supporto, in acciaio stampato |
| Struttura schermo |
Tubolare di acciaio |
| Materiale schermo |
Materiale plastico antiurto-antiolio |
| Dimensioni |

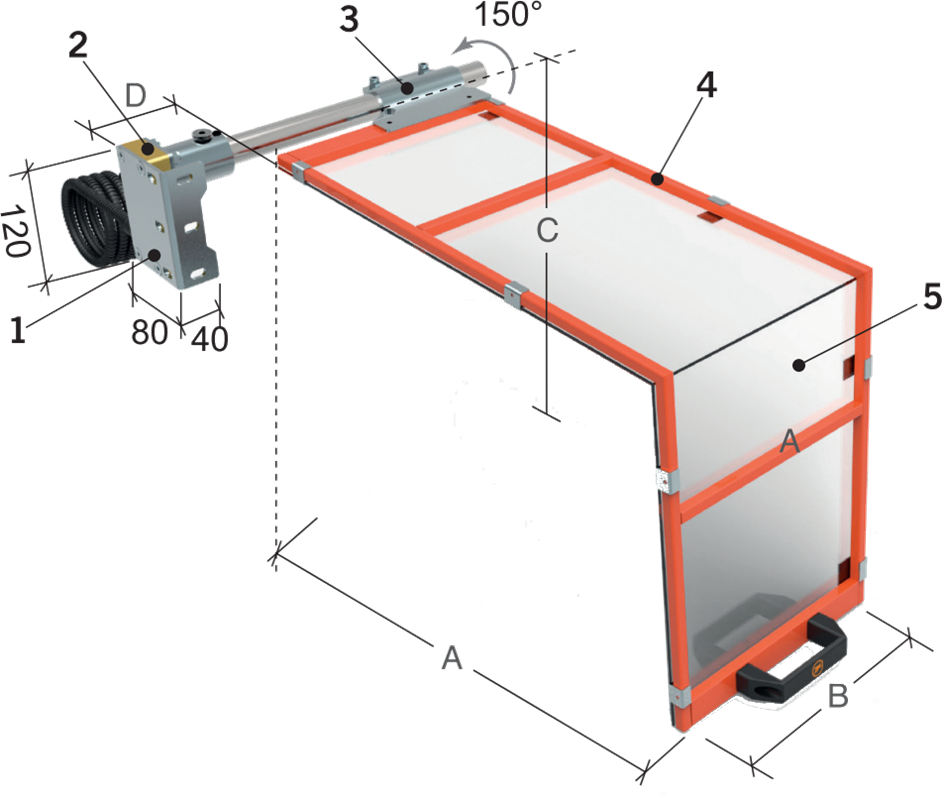

A 300 / B 200 / C 180 / D 0-215; A 400 / B 235 / C 230 / D 0-150; A 500 / B 235 / C 280 / D 0-150 |
| Peso |
3,8 kg, 4,1 kg o 4,4 kg |
Domande frequenti
Va bene anche su torni di piccole dimensioni?
Sì. Lo schermo piegato a 100° è indicato come particolarmente adatto sui torni di piccole dimensioni.
Si può fissare in posizioni diverse sul basamento del tornio?
Sì. Il riparo può essere ancorato sopra, frontalmente e lateralmente al basamento.
Lo schermo può essere posizionato molto vicino alla testa del tornio?
Sì. La conformazione del riparo consente di posizionare lo schermo completamente a ridosso della testa del tornio.
Che differenza c'è tra le versioni L 300, L 400 e L 500?
Cambiano dimensioni e peso. Le tre configurazioni riportano rispettivamente A 300 / B 200 / C 180 / D 0-215 con peso 3,8 kg, A 400 / B 235 / C 230 / D 0-150 con peso 4,1 kg e A 500 / B 235 / C 280 / D 0-150 con peso 4,4 kg.
