Descrizione prodotto
Riparo per fresatrice a slitta universale per fresatrici di piccole e grandi dimensioni. È composto da due elementi speculari da installare sui lati della slitta orizzontale. La protezione copre il contatto diretto con l'albero orizzontale e con gli organi in rotazione accessibili da entrambi i lati della macchina. Contribuisce anche al contenimento della proiezione di trucioli e del liquido lubrorefrigerante.
Caratteristiche
Il riparo è ancorabile orizzontalmente sui due lati della slitta e utilizza due schermi regolabili. La struttura è pensata per seguire lavorazioni diverse grazie a regolazioni agevoli, utili quando il cambio di lavorazione è frequente.

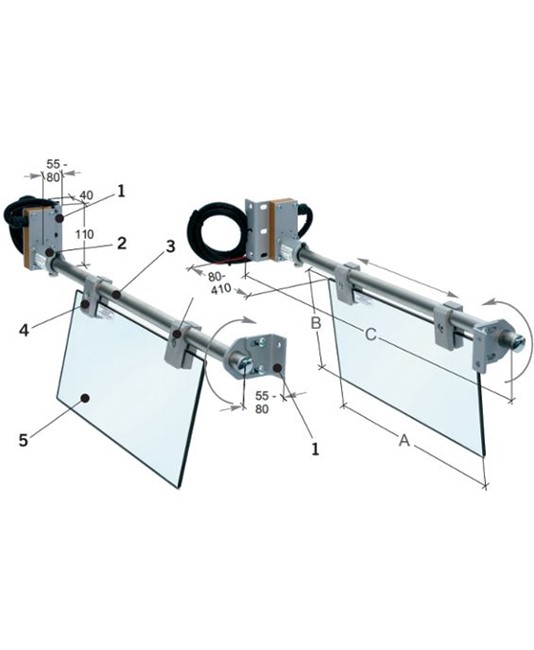

Gli schermi sono regolabili assialmente e radialmente e possono essere sagomati all'occorrenza per evitare interferenze con le attrezzature in uso. Il sistema include staffe angolari regolabili, scatola portante con microinterruttore di sicurezza, asta orizzontale di supporto e morsetti di fissaggio per la regolazione dello schermo.
L'asta orizzontale di supporto è in tubolare di acciaio inox, i morsetti di fissaggio sono in alluminio e lo schermo è in materiale plastico antiurto e antiolio. Il riparo è completo di doppio microinterruttore di sicurezza con rotazione a 180° e 2 contatti NC.
Sono disponibili tre dimensioni: 40x20 cm, 40x30 cm e 50x30 cm, con profondità pari a 830 mm o 930 mm e peso da 8,5 kg a 9,1 kg.
In sintesi
- 2 schermi speculari laterali
- Schermi regolabili assialmente e radialmente
- Schermi sagomabili all'occorrenza
- Doppio microinterruttore di sicurezza
- Asta di supporto in tubolare di acciaio inox
- Morsetti di fissaggio in alluminio
- Schermo in materiale plastico antiurto/antiolio
Applicazioni pratiche
- uso su fresatrici a slitta orizzontale di piccole dimensioni
- uso su fresatrici a slitta orizzontale di grandi dimensioni
- attività con cambio frequente di lavorazione
- impiego su macchine accessibili da entrambi i lati
- uso in lavorazioni con proiezione di trucioli
- uso in lavorazioni con liquido lubrorefrigerante
Ambito di utilizzo
fresatrice
macchine utensili
lavorazione meccanica
Scheda tecnica
| Configurazione |
2 schermi speculari da fissare sui lati della slitta orizzontale |
| Montaggio |
Ancoraggio orizzontale sui due lati della slitta |
| Regolazione schermi |
Regolabili assialmente e radialmente, sagomabili all'occorenza |
| Microinterruttore |
Doppio microinterruttore di sicurezza |
| Contatti |
2 contatti NC |
| Rotazione |
Microinterruttore con rotazione a 180° |
| Asta supporto |
Tubolare di acciaio inox |
| Morsetti fissaggio |
Alluminio |
| Materiale schermo |
Materiale plastico antiurto/antiolio |
| Dimensioni |
40x20 cm, 40x30 cm o 50x30 cm |
| Ingombro |
Profondità 830 mm o 930 mm |
| Peso |
8,5 kg, 8,8 kg o 9,1 kg |
Domande frequenti
Quale dimensione posso scegliere tra le varianti disponibili?
Sono disponibili tre varianti: 40x20 cm, 40x30 cm e 50x30 cm. Alle varianti corrispondono pesi di 8,5 kg, 8,8 kg e 9,1 kg, con profondità di 830 mm per i primi due formati e 930 mm per il formato 50x30 cm.
È adatto a lavorazioni che cambiano spesso sulla stessa fresatrice?
Sì. Il riparo è dotato di agevoli regolazioni per un frequente cambio di lavorazione e gli schermi sono regolabili assialmente e radialmente.
Gli schermi possono essere adattati se ci sono attrezzature che interferiscono?
Sì. Gli schermi sono sagomabili all'occorrenza per evitare interferenze con le attrezzature in uso.
Può aiutare anche quando la lavorazione genera trucioli o liquido lubrorefrigerante?
Sì. Oltre alla protezione dal contatto con l'albero orizzontale e gli organi in rotazione, contribuisce al contenimento della proiezione di trucioli e del liquido lubrorefrigerante.
