Descrizione prodotto

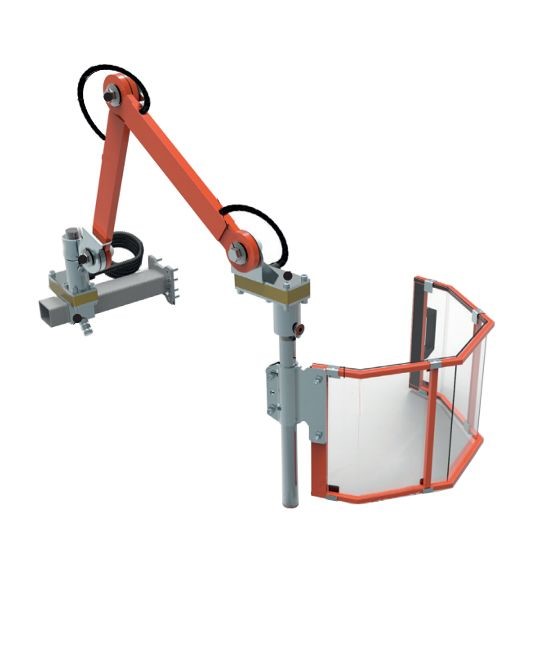

Riparo per fresatrice universale con bracci articolati, studiato per proteggere dal contatto con gli organi in rotazione del mandrino verticale e dalla proiezione di trucioli. La struttura regolabile consente un posizionamento facile e immediato. Il riparo è disponibile con montaggio a destra o a sinistra e in tre larghezze, 400, 500 e 600 mm, per adattarsi a diverse configurazioni macchina.
Caratteristiche
Il sistema utilizza bracci articolati in tubolare di acciaio con articolazioni frizionate e dischi d'attrito. Questa configurazione rende il riparo versatile nel posizionamento e permette di portare lo schermo nella zona di lavoro con regolazione controllata.
Lo schermo ha una struttura in tubolare di acciaio e un pannello termoformato in materiale plastico antiurto e antiolio. Il doppio sistema di apertura comprende l'apertura orizzontale sul suo asse di rotazione e il brandeggio totale del riparo fuori dal campo di lavoro.
L'ancoraggio avviene sul fianco superiore del basamento tramite staffa di ancoraggio livellabile. Sono presenti morsetto di supporto per la regolazione trasversale, manicotto per il centraggio orizzontale e morsetto di fissaggio dello schermo con asta di supporto. Il riparo è completo di doppio microinterruttore di sicurezza con rotazione a 180° e 2 contatti NC.
In sintesi
- Larghezza 400, 500 o 600 mm
- Altezza 235 mm
- Peso 9,8 / 10,1 / 10,4 kg
- Bracci articolati in tubolare di acciaio
- Articolazioni frizionate con dischi d'attrito
- Schermo termoformato in materiale plastico antiurto/antiolio
- Doppio microinterruttore di sicurezza con 2 contatti NC
Applicazioni pratiche
- uso su fresatrice universale con mandrino verticale
- attività di fresatura con proiezione di trucioli
- impiego su macchine con necessità di montaggio a destra o a sinistra
- uso su basamenti che richiedono ancoraggio sul fianco superiore
Ambito di utilizzo
fresatrice universale
fresatura
Scheda tecnica
| Larghezza |
400 mm, 500 mm o 600 mm |
| Altezza |
235 mm |
| Peso |
9,8 kg, 10,1 kg o 10,4 kg |
| Montaggio |
A destra o a sinistra |
| Ancoraggio |
Sul fianco superiore del basamento |
| Staffa ancoraggio |
Livellabile, in tubolare di acciaio |
| Supporto trasversale |
Con morsetto di regolazione trasversale |
| Microinterruttori |
Doppio microinterruttore di sicurezza, rotazione a 180°, 2 contatti NC |
| Centraggio |
Manicotto di supporto per il centraggio orizzontale |
| Bracci |
Articolati, in tubolare di acciaio |
| Articolazioni |
Frizionate con dischi d'attrito |
| Fissaggio schermo |
Con morsetto e asta di supporto |
| Struttura schermo |
In tubolare di acciaio |
| Schermo |
Termoformato, in materiale plastico antiurto/antiolio |
| Apertura schermo |
Orizzontale sul proprio asse di rotazione |
| Brandeggio |
Totale, fuori dal campo di lavoro |
Domande frequenti
Posso scegliere il lato di montaggio in base alla mia macchina?
Sì. Il riparo è disponibile con lato di montaggio a destra o a sinistra, così puoi selezionare la configurazione più adatta alla fresatrice.
Quali dimensioni sono disponibili per questo riparo?
Sono disponibili tre larghezze: 400, 500 e 600 mm. L'altezza resta 235 mm, mentre il peso varia rispettivamente in 9,8 kg, 10,1 kg e 10,4 kg.
È adatto a una fresatrice con mandrino verticale?
Sì. Il riparo è indicato per proteggere dal contatto con gli organi in rotazione del mandrino verticale e dalla proiezione di trucioli.
Lo schermo può essere spostato completamente fuori dalla zona di lavoro?
Sì. Il riparo prevede il brandeggio totale fuori dal campo di lavoro e lo schermo è anche apribile orizzontalmente sul proprio asse di rotazione.
