Descrizione prodotto
Riparo per tornio parallelo progettato per la protezione dell'operatore durante le lavorazioni. Protegge dal contatto diretto con gli organi posti in rotazione dal mandrino autocentrante e dalla proiezione di trucioli e liquido lubrorefrigerante. Può essere ancorato posteriormente al carrello longitudinale oppure direttamente sullo stesso, grazie al piede di ancoraggio regolabile lungo tutto l'asse del supporto dello schermo. È completo di microinterruttore di sicurezza.
Caratteristiche

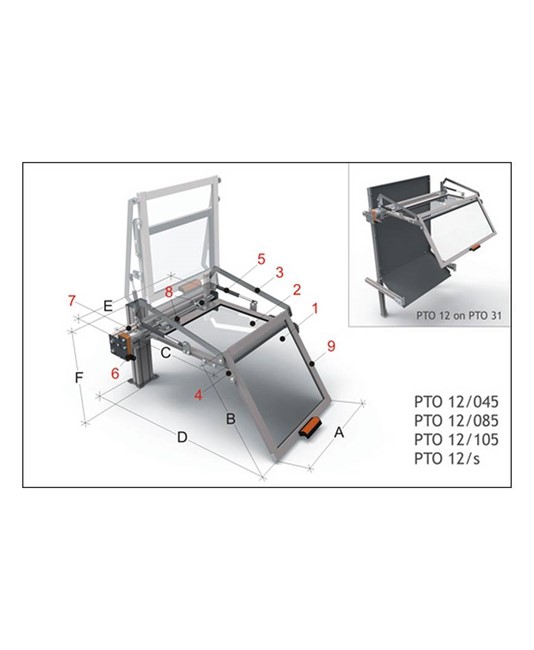

Il riparo utilizza uno schermo composto da due parti snodate che si aprono verticalmente. L'apertura è assistita da ammortizzatori a gas e libera completamente l'accesso alla torretta portautensili quando lo schermo viene sollevato.
La protezione comprende uno schermo frontale e uno schermo superiore in materiale plastico antiurto-antiolio. La struttura integra asta di ribaltamento, staffa di rotazione dello schermo frontale, gruppo molla a gas, morsetti di fissaggio e profilo di sostegno completo di staffe.
La scatola portante incorpora un microinterruttore di sicurezza con rotazione a 90° e 2 contatti NC. Il sistema di ancoraggio regolabile consente il montaggio sul carrello longitudinale; su richiesta, con staffe regolabili e profilo superiore di sostegno nelle dimensioni corrette, il riparo può essere installato anche sulla protezione posteriore PTO 31.
Le dimensioni disponibili sono 450x760x450 mm, 850x760x450 mm e 1050x760x450 mm, con pesi rispettivamente di 14 kg, 22 kg e 25 kg.
In sintesi
- Apertura verticale con ammortizzatori a gas
- Schermo in due parti snodate
- Schermo frontale in materiale plastico antiurto-antiolio
- Schermo superiore in materiale plastico antiurto-antiolio
- Microinterruttore di sicurezza con rotazione a 90° e 2 contatti NC
- Ancoraggio regolabile sul carrello longitudinale
- Dimensioni 450x760x450 mm, 850x760x450 mm o 1050x760x450 mm
Applicazioni pratiche
- uso su tornio parallelo durante lavorazioni con mandrino autocentrante
- impiego sul carrello longitudinale del tornio
- installazione su protezione posteriore PTO 31 con staffe regolabili
- protezione della zona di lavoro durante operazioni con proiezione di trucioli
- uso su macchine utensili con presenza di liquido lubrorefrigerante
Ambito di utilizzo
tornio parallelo
tornitura
macchine utensili
Scheda tecnica
| Apertura |
Verticale con ammortizzatori a gas |
| Schermo |
Composto da due parti snodate con apertura verticale |
| Accesso utensili |
Apertura che libera completamente l'accesso alla torretta portautensili |
| Schermo frontale |
Materiale plastico antiurto-antiolio |
| Schermo superiore |
Materiale plastico antiurto-antiolio |
| Microinterruttore |
Di sicurezza, con rotazione a 90° e 2 contatti NC |
| Installazione |
Ancorabile posteriormente al carrello longitudinale oppure direttamente sullo stesso |
| Ancoraggio |
Piede di ancoraggio regolabile lungo tutto l'asse del supporto dello schermo |
| Compatibilità |
Installabile anche sulla protezione posteriore PTO 31 con staffe regolabili e profilo superiore di sostegno di dimensioni da comunicare |
| Componenti |
Asta ribaltamento schermo, staffa rotazione schermo frontale, gruppo molla a gas, profilo di sostegno con staffe, morsetti fissaggio schermo-gruppo microinterruttore, piede di ancoraggio regolabile con staffa fissaggio |
| Dimensioni |
450x760x450 mm, 850x760x450 mm oppure 1050x760x450 mm |
| Peso |
14 kg, 22 kg oppure 25 kg |
Domande frequenti
Si può installare solo sul carrello del tornio oppure anche su una protezione posteriore PTO 31?
Sì, sono previste entrambe le soluzioni. Il riparo è ancorabile posteriormente al carrello longitudinale oppure direttamente sullo stesso; su richiesta può essere installato anche sulla protezione posteriore PTO 31 con staffe regolabili e profilo superiore di sostegno nelle dimensioni corrette.
Quale misura posso scegliere per questo riparo?
Sono disponibili tre dimensioni: 450x760x450 mm, 850x760x450 mm e 1050x760x450 mm. I pesi corrispondenti sono rispettivamente 14 kg, 22 kg e 25 kg.
Per montarlo su PTO 31 serve comunicare qualche dato specifico?
Sì. Per l'installazione sulla protezione posteriore PTO 31 va specificato il codice completo della protezione e vanno comunicate le dimensioni del profilo superiore di sostegno.
Quando apro il riparo, resta accessibile la torretta portautensili?
Sì. Lo schermo è composto da due parti snodate che si aprono verticalmente e liberano completamente l'accesso alla torretta portautensili.
Il riparo integra un dispositivo di sicurezza elettrico?
Sì, è completo di microinterruttore di sicurezza. La scatola portante integra un microinterruttore con rotazione a 90° e 2 contatti NC.
