Descrizione prodotto

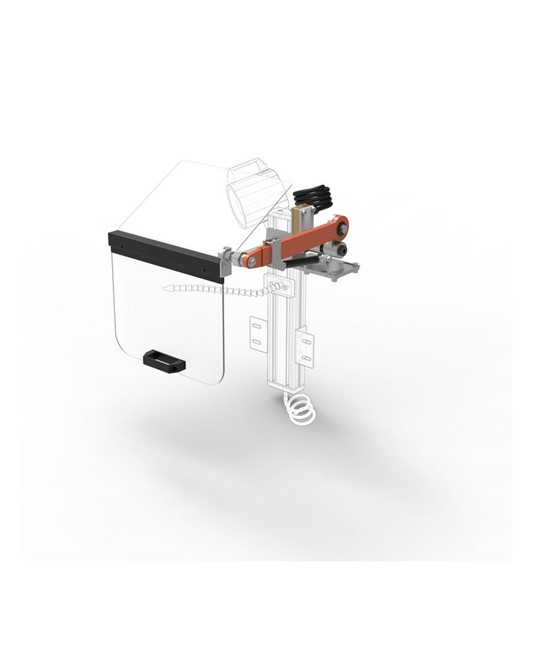

Riparo per tornio parallelo con apertura verticale a singolo braccio, progettato per la protezione dell’operatore durante le lavorazioni. Riduce il rischio di contatto diretto con gli organi in rotazione del mandrino autocentrante e intercetta la proiezione di trucioli e liquido lubrorefrigerante. È ancorabile alla PTO 09 o a un supporto analogo da posizionare al carrello longitudinale. Lo schermo trasparente è orientabile per adattarsi alla posizione operativa.
Caratteristiche
Il riparo integra uno schermo in materiale plastico trasparente antiurto-antiolio con paratia superiore paratrucioli nello stesso materiale. La struttura ad apertura verticale utilizza un singolo braccio con ammortizzatore a gas, utile nella movimentazione del riparo durante l’uso della macchina.
Il posizionamento dello schermo avviene tramite braccio articolato in tubolare di acciaio e giunto sferico, con dispositivo di sblocco dedicato. Questa configurazione consente l’orientamento completo dello schermo nella posizione operativa richiesta.
La dotazione comprende staffa di ancoraggio, scatola portante e microinterruttore di sicurezza con rotazione di 90° e 2 contatti NC. Sono disponibili due configurazioni dimensionali: 350 x 300 x 280 x 320 mm con peso 6,4 kg oppure 400 x 350 x 310 x 320 mm con peso 6,7 kg.
In sintesi
- Apertura verticale a singolo braccio
- Ammortizzatore a gas
- Braccio articolato in tubolare di acciaio
- Schermo trasparente in materiale plastico antiurto-antiolio
- Paratia superiore paratrucioli in materiale plastico antiurto-antiolio
- Microinterruttore di sicurezza con rotazione 90° e 2 contatti NC
- Dimensioni A/B/C/D: 350/300/280/320 mm oppure 400/350/310/320 mm
Applicazioni pratiche
- uso su tornio parallelo con mandrino autocentrante
- protezione durante lavorazioni con emissione di trucioli
- impiego su macchine con presenza di liquido lubrorefrigerante
- installazione sul carrello longitudinale con supporto dedicato
Ambito di utilizzo
tornio parallelo
lavorazioni al tornio
Scheda tecnica
| Apertura |
Verticale |
| Braccio |
Singolo, articolato, in tubolare di acciaio |
| Ammortizzatore |
A gas |
| Ancoraggio |
Alla PTO 09 o a supporto analogo da posizionare al carrello longitudinale |
| Schermo |
In materiale plastico trasparente, antiurto-antiolio |
| Paratia superiore |
Paratrucioli in materiale plastico trasparente, antiurto-antiolio |
| Orientamento |
Completamente orientabile tramite braccio articolato e giunto sferico |
| Sblocco |
Dispositivo di sblocco del giunto sferico |
| Microinterruttore |
Di sicurezza, rotazione 90°, 2 contatti NC |
| Dimensioni |
A 350 x B 300 x C 280 x D 320 mm oppure A 400 x B 350 x C 310 x D 320 mm |
| Peso |
6,4 kg oppure 6,7 kg |
Domande frequenti
Come si monta questo riparo sul tornio?
È ancorabile alla PTO 09 oppure a un supporto analogo da posizionare al carrello longitudinale.
Quale differenza c’è tra le due versioni disponibili?
La differenza è nelle dimensioni e nel peso. Una versione misura A 350, B 300, C 280, D 320 mm con peso 6,4 kg; l’altra misura A 400, B 350, C 310, D 320 mm con peso 6,7 kg.
È adatto a lavorazioni con trucioli e liquido lubrorefrigerante?
Sì, il riparo protegge dalla proiezione di trucioli e di liquido lubrorefrigerante. Lo schermo e la paratia superiore sono in materiale plastico trasparente antiurto-antiolio.
Lo schermo può essere orientato in base alla posizione di lavoro?
Sì, lo schermo è completamente orientabile grazie al braccio articolato e al giunto sferico. È presente anche un dispositivo di sblocco del giunto sferico.
