Descrizione prodotto
Riparo per tornio parallelo a apertura basculante con singolo braccio, progettato per la protezione dell'operatore durante le lavorazioni. Si ancora frontalmente al carrello longitudinale e protegge dal contatto diretto con gli organi posti in rotazione del mandrino autocentrante. Lo schermo intercetta anche la proiezione di trucioli e di liquido lubrorefrigerante. La struttura orientabile consente di posizionare il riparo nella configurazione operativa desiderata.
Caratteristiche
Il riparo utilizza una struttura basculante a singolo braccio con perno di rotazione. L'ancoraggio frontale al carrello longitudinale lo rende adatto all'installazione su tornio parallelo.

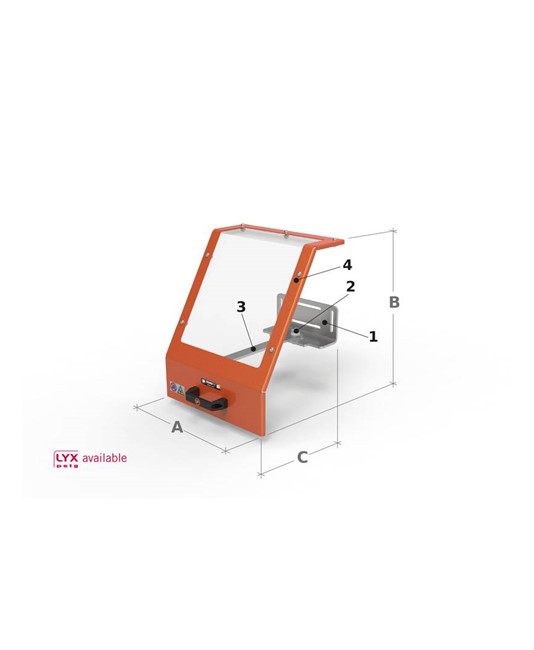

Lo schermo è completamente orientabile e mantiene la visione del pezzo in lavorazione anche dall'alto. La composizione prevede staffa di ancoraggio in acciaio, braccio in tubolare di acciaio e schermo in alluminio con materiale plastico antiurto-antiolio.
Il prodotto non è dotato di microinterruttore. Sono disponibili due configurazioni dimensionali: A x B x C 300 x 400 x 250 mm con peso 6,0 kg oppure 400 x 400 x 250 mm con peso 7,0 kg.
In sintesi
- Apertura basculante a singolo braccio
- Ancoraggio frontale al carrello longitudinale
- Schermo completamente orientabile
- Staffa di ancoraggio in acciaio
- Braccio in tubolare di acciaio
- Schermo in alluminio e materiale plastico antiurto-antiolio
- Dimensioni A x B x C: 300 x 400 x 250 mm o 400 x 400 x 250 mm
Applicazioni pratiche
- uso su tornio parallelo
- protezione durante lavorazioni con mandrino autocentrante
- impiego su carrello longitudinale con ancoraggio frontale
- uso in presenza di trucioli e liquido lubrorefrigerante
Ambito di utilizzo
tornio parallelo
lavorazioni al tornio
Scheda tecnica
| Apertura |
Basculante a singolo braccio |
| Ancoraggio |
Frontale al carrello longitudinale |
| Orientamento schermo |
Completamente orientabile |
| Visione pezzo |
Visibilità del pezzo in lavorazione anche dall'alto |
| Materiale staffa |
Acciaio |
| Braccio |
Tubolare di acciaio |
| Materiale schermo |
Alluminio e materiale plastico antiurto-antiolio |
| Dimensioni A x B x C |
300 x 400 x 250 mm oppure 400 x 400 x 250 mm |
| Peso |
6,0 kg oppure 7,0 kg |
Domande frequenti
Questo riparo è dotato di microinterruttore?
No, il riparo non è dotato di microinterruttore.
Quale misura posso scegliere per questo riparo?
Sono disponibili due dimensioni: 300 x 400 x 250 mm con peso 6,0 kg oppure 400 x 400 x 250 mm con peso 7,0 kg. La differenza dichiarata riguarda larghezza e peso.
Dove si ancora il riparo sulla macchina?
Il fissaggio è previsto frontalmente al carrello longitudinale.
Permette di vedere il pezzo durante la lavorazione?
Sì, lo schermo è completamente orientabile e la sua conformazione consente la visione del pezzo in lavorazione anche dall'alto.
