Descrizione prodotto
Riparo per tornio parallelo per la protezione dell’operatore durante le lavorazioni. È un riparo ad apertura basculante con doppio braccio, ancorabile frontalmente al carrello longitudinale. Protegge dal contatto diretto con gli organi posti in rotazione del mandrino autocentrante e dalla proiezione di trucioli e liquido lubrorefrigerante. Lo schermo è orientabile per adattare la posizione di lavoro e mantenere la visione del pezzo anche dall’alto.
Caratteristiche
La struttura comprende una staffa di ancoraggio in acciaio, perni di rotazione e bracci in acciaio. L’apertura basculante a doppio braccio consente il movimento del riparo durante l’uso della macchina.
Lo schermo è realizzato in alluminio e materiale plastico antiurto-antiolio. La conformazione dello schermo permette la visione del pezzo in lavorazione anche dall’alto, con orientamento completo nella posizione operativa più adatta.

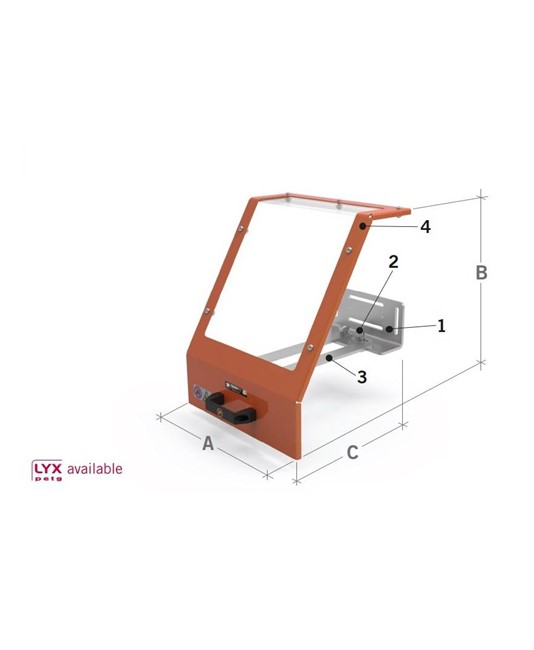

Il riparo è disponibile in due larghezze: 300 mm oppure 400 mm. Le altre dimensioni dichiarate sono B 400 mm e C 250 mm, con peso rispettivamente di 6,0 kg e 6,5 kg. Il prodotto non è dotato di microinterruttore.
In sintesi
- Apertura basculante a doppio braccio
- Staffa di ancoraggio in acciaio
- Bracci in acciaio
- Schermo in alluminio e materiale plastico antiurto-antiolio
- Ancoraggio frontale al carrello longitudinale
- Larghezza 300 mm o 400 mm
- Peso 6,0 kg o 6,5 kg
Applicazioni pratiche
- uso su tornio parallelo durante lavorazioni con mandrino autocentrante
- impiego in lavorazioni con proiezione di trucioli
- uso in lavorazioni con presenza di liquido lubrorefrigerante
- attività al tornio con necessità di visione del pezzo anche dall’alto
Ambito di utilizzo
tornio parallelo
lavorazioni al tornio
Scheda tecnica
| Apertura |
Basculante |
| Bracci |
Doppio braccio in acciaio |
| Ancoraggio |
Frontale al carrello longitudinale |
| Staffa ancoraggio |
In acciaio |
| Perni |
Di rotazione |
| Materiale schermo |
Alluminio e materiale plastico antiurto-antiolio |
| Orientamento schermo |
Completamente orientabile |
| Visibilità |
Visione del pezzo in lavorazione anche dall’alto |
| Dimensioni |
A 300 mm, B 400 mm, C 250 mm oppure A 400 mm, B 400 mm, C 250 mm |
| Peso |
6,0 kg o 6,5 kg |
Domande frequenti
Su quale punto del tornio si ancora questo riparo?
Si ancora frontalmente al carrello longitudinale. È pensato come riparo per il carrello del tornio parallelo.
Come scelgo tra la versione da 300 mm e quella da 400 mm?
La differenza dichiarata è la larghezza A: 300 mm oppure 400 mm. Le dimensioni B e C restano 400 mm e 250 mm; cambia anche il peso, da 6,0 kg a 6,5 kg.
È adatto per lavorazioni con trucioli e liquido lubrorefrigerante?
Sì, il riparo protegge dalla proiezione di trucioli e di liquido lubrorefrigerante. Lo schermo è inoltre realizzato in materiale plastico antiurto-antiolio e alluminio.
Questo riparo è fornito con microinterruttore?
No, non è dotato di microinterruttore.
