Descrizione prodotto
Riparo per tornio parallelo con apertura basculante a doppio braccio, pensato per la protezione dell’operatore durante le lavorazioni. Si ancora frontalmente al carrello longitudinale e protegge dal diretto contatto con gli organi in rotazione del mandrino autocentrante, oltre che dalla proiezione di trucioli e liquido lubrorefrigerante. Lo schermo è orientabile e mantiene visibile il pezzo in lavorazione anche dall’alto.
Caratteristiche

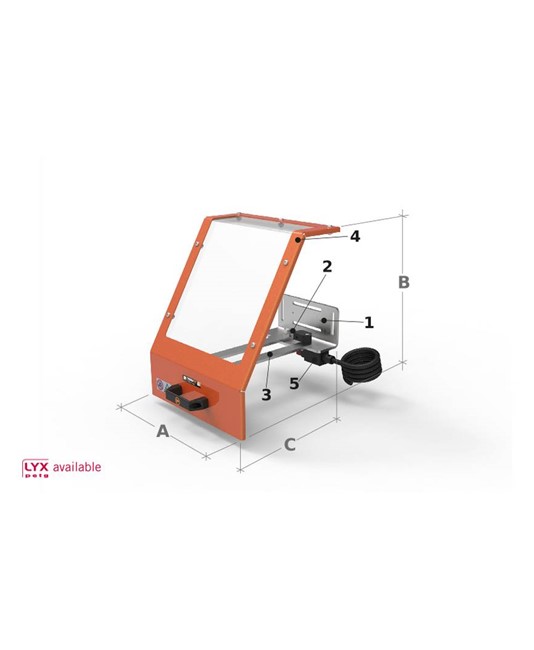

La struttura comprende staffa di ancoraggio in acciaio, perni di rotazione e bracci in acciaio. Il sistema ad apertura basculante consente di posizionare il riparo davanti alla zona di lavoro del tornio.
Lo schermo è realizzato in alluminio e materiale plastico antiurto-antiolio. La conformazione del riparo permette la visione del pezzo in lavorazione anche dall’alto, utile nelle operazioni di controllo visivo durante l’uso.
È disponibile con microinterruttore di sicurezza con 2 contatti NC. Sono previste due dimensioni: A 300 mm, B 400 mm, C 250 mm con peso di 6,5 kg oppure A 400 mm, B 400 mm, C 250 mm con peso di 7,5 kg.
In sintesi
- Apertura basculante a doppio braccio
- Ancoraggio frontale al carrello longitudinale
- Schermo completamente orientabile
- Schermo in alluminio e materiale plastico antiurto-antiolio
- Microinterruttore di sicurezza disponibile con 2 contatti NC
- Dimensioni A/B/C: 300x400x250 mm oppure 400x400x250 mm
- Peso 6,5 kg oppure 7,5 kg
Applicazioni pratiche
- uso su tornio parallelo durante lavorazioni al mandrino autocentrante
- impiego su carrello longitudinale di torni paralleli
- protezione della zona di lavoro con presenza di trucioli
- attività di tornitura con proiezione di liquido lubrorefrigerante
Ambito di utilizzo
tornio parallelo
Scheda tecnica
| Apertura |
Basculante a doppio braccio |
| Ancoraggio |
Frontale al carrello longitudinale |
| Orientamento schermo |
Completamente orientabile |
| Staffa ancoraggio |
Acciaio |
| Bracci |
Acciaio |
| Schermo |
Alluminio e materiale plastico antiurto-antiolio |
| Microinterruttore |
Disponibile, di sicurezza con 2 contatti NC |
| Dimensioni |
A 300 mm, B 400 mm, C 250 mm oppure A 400 mm, B 400 mm, C 250 mm |
| Peso |
6,5 kg oppure 7,5 kg |
Domande frequenti
Su quale parte del tornio si installa questo riparo?
Si ancora frontalmente al carrello longitudinale del tornio parallelo. Questo è il punto di fissaggio previsto per il prodotto.
Qual è la differenza tra le due dimensioni disponibili?
La differenza è nella misura A e nel peso. Una versione misura A 300 mm, B 400 mm, C 250 mm e pesa 6,5 kg; l’altra misura A 400 mm, B 400 mm, C 250 mm e pesa 7,5 kg.
È disponibile con microinterruttore di sicurezza?
Sì, è disponibile con microinterruttore di sicurezza. Il microinterruttore ha 2 contatti NC.
Permette di vedere il pezzo mentre il riparo è in posizione?
Sì, lo schermo è completamente orientabile e la sua conformazione permette la visione del pezzo in lavorazione anche dall’alto.
