Descrizione prodotto
Riparo per fresatrice progettato per piccole fresatrici e macchine simili. Protegge dal contatto diretto con gli organi in rotazione del mandrino verticale e dalla proiezione di trucioli e liquido lubrorefrigerante. La struttura usa braccetti esagonali regolabili e uno schermo con apertura verticale. Il microinterruttore di sicurezza è integrato nella cerniera di rotazione dello schermo.
Caratteristiche
Lo schermo si apre verticalmente con sistema a scatto nelle posizioni di 60°, 120° e 180°. Questa configurazione lascia libera l’area di lavoro quando serve accedere al piano macchina.

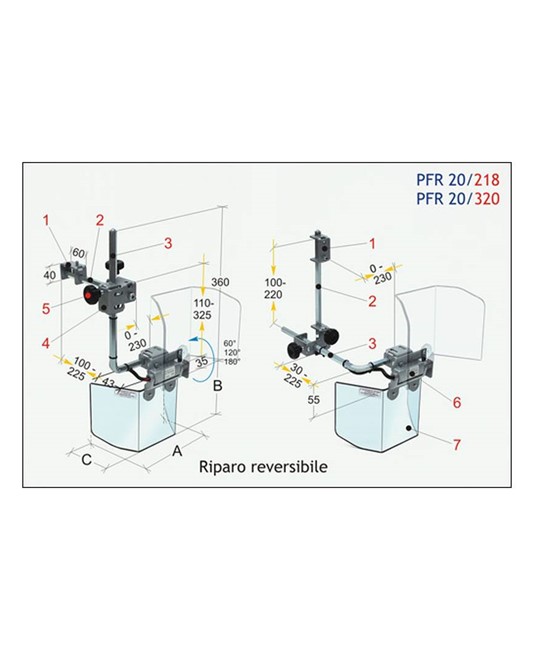

I braccetti esagonali di supporto permettono diverse configurazioni di ancoraggio e una regolazione rapida dello schermo. Il gruppo comprende staffa di ancoraggio in acciaio stampato, braccetto diritto in esagono di acciaio, braccetto angolare in esagono di acciaio e morsetto a croce per la regolazione dei braccetti.
La cerniera di supporto integra il microinterruttore di sicurezza con 2 contatti NC. Lo schermo è in materiale plastico antiurto-antiolio ed è dotato di pomoli per il centraggio rapido. Sono disponibili due misure: A/B/C 250x180x110 mm con peso 3,1 kg oppure 300x200x125 mm con peso 3,2 kg.
In sintesi
- Schermo con apertura verticale a scatto 60° / 120° / 180°
- Microinterruttore integrato nella cerniera con 2 contatti NC
- Schermo in materiale plastico antiurto-antiolio
- Braccetti esagonali regolabili
- Staffa e morsetto in acciaio stampato
- Dimensioni schermo A/B/C 250x180x110 mm o 300x200x125 mm
- Peso 3,1 kg o 3,2 kg
Applicazioni pratiche
- uso su piccole fresatrici
- impiego su macchine simili con mandrino verticale
- protezione dell’area di lavoro durante lavorazioni con produzione di trucioli
- uso su macchine con liquido lubrorefrigerante
Ambito di utilizzo
fresatrice
macchina utensile
Scheda tecnica
| Apertura schermo |
Verticale a scatto con posizioni 60°, 120° e 180° |
| Microinterruttore |
Integrato nella cerniera di supporto dello schermo, 2 contatti NC |
| Schermo |
Materiale plastico antiurto-antiolio |
| Braccetti |
Esagonali regolabili |
| Staffa ancoraggio |
Acciaio stampato |
| Braccetto diritto |
Esagono di acciaio |
| Braccetto angolare |
Esagono di acciaio |
| Morsetto regolazione |
A croce, in acciaio stampato |
| Pomoli |
Per il centraggio rapido dello schermo |
| Configurazione |
Riparo reversibile |
| Dimensioni schermo |
A/B/C 250x180x110 mm o 300x200x125 mm |
| Peso |
3,1 kg o 3,2 kg |
Domande frequenti
Quale misura posso scegliere tra le due versioni disponibili?
Sono disponibili due configurazioni dimensionali dello schermo: 250x180x110 mm con peso 3,1 kg e 300x200x125 mm con peso 3,2 kg. La scelta dipende dall’ingombro utile richiesto sulla macchina.
Il riparo si può adattare a configurazioni di ancoraggio diverse?
Sì. I braccetti esagonali di supporto consentono diverse configurazioni di ancoraggio e una regolazione rapida dello schermo.
Questo riparo copre anche la protezione dagli schizzi di liquido lubrorefrigerante?
Sì. Lo schermo protegge dalla proiezione di trucioli e dal liquido lubrorefrigerante, oltre che dal contatto diretto con gli organi in rotazione del mandrino verticale.
Il dispositivo di sicurezza è separato dallo schermo oppure integrato?
È integrato. Il microinterruttore di sicurezza è inserito nella cerniera di supporto dello schermo ed è dotato di 2 contatti NC.
Lo schermo resta fisso oppure può essere aperto in posizioni intermedie?
Può essere aperto a scatto in tre posizioni: 60°, 120° e 180°. Questo permette di scegliere l’apertura in base allo spazio necessario sul piano di lavoro.
