Descrizione prodotto
Riparo per trapano a colonna con protezione posteriore, studiato per schermare la zona del mandrino. Copre l’operatore dal contatto diretto con gli organi di rotazione e dalla proiezione di trucioli e liquido lubrorefrigerante. La struttura si ancora sul fianco sinistro della macchina e integra uno schermo laterale apribile con microinterruttore di sicurezza. Sono disponibili due varianti con altezza B da 130 mm o 180 mm.
Caratteristiche
Il riparo abbina uno schermo posteriore sagomato a C e uno schermo frontale semi-ottagonale in materiale plastico antiurto antiolio. L’apertura laterale dello schermo è affidata a una cerniera con microinterruttore di sicurezza integrato, dotato di 2 contatti NC.
La struttura comprende una staffa di ancoraggio in acciaio stampato, un’asta verticale di supporto in esagono di acciaio e due staffe regolabili. Il supporto di ancoraggio consente una regolazione verso sinistra, mentre il supporto schermo consente una regolazione verso destra, per posizionare il riparo in funzione della posizione del mandrino.

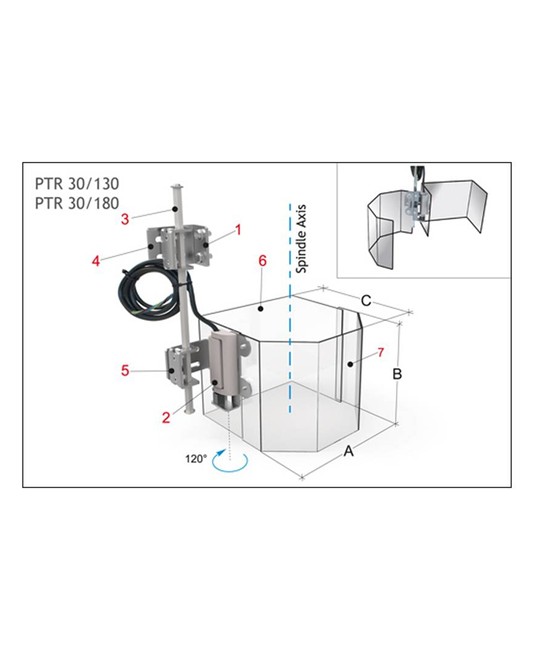

Le dimensioni dichiarate sono A 220 mm e C 235 mm, con altezza B disponibile in 130 mm o 180 mm. Il peso varia da 2,7 kg a 3,0 kg a seconda della misura. Lo schermo ha apertura fino a 120°.
In sintesi
- Protezione posteriore con schermo frontale ad apertura laterale
- Microinterruttore di sicurezza integrato alla cerniera
- 2 contatti NC
- Schermo frontale semi-ottagonale in materiale plastico antiurto antiolio
- Staffa di ancoraggio in acciaio stampato
- Dimensioni A 220 mm, B 130 o 180 mm, C 235 mm
- Peso 2,7 kg o 3,0 kg
Applicazioni pratiche
- uso su trapano a colonna
- impiego su macchine utensili con lavorazione a mandrino
- uso in operazioni con possibile proiezione di trucioli
- attività con presenza di liquido lubrorefrigerante
Ambito di utilizzo
trapano a colonna
macchine utensili
Scheda tecnica
| Montaggio |
Ancorabile sul fianco sinistro della macchina |
| Protezione |
Posteriore con schermo frontale ad apertura laterale |
| Cerniera |
Con microinterruttore di sicurezza integrato |
| Contatti |
2 contatti NC |
| Staffa ancoraggio |
Acciaio stampato |
| Asta supporto |
Esagono di acciaio |
| Schermo posteriore |
Sagomato a C |
| Schermo frontale |
Semi-ottagonale in materiale plastico antiurto antiolio |
| Regolazione supporti |
Sistemi di ancoraggio e fissaggio schermo regolabili, con regolazione verso sinistra e verso destra |
| Apertura schermo |
120° |
| Dimensioni |
A 220 mm, B 130 o 180 mm, C 235 mm |
| Peso |
2,7 kg o 3,0 kg |
Domande frequenti
Su quale lato della macchina si monta questo riparo?
Si monta sul fianco sinistro della macchina. Questo dato è utile per verificare lo spazio disponibile e la compatibilità con la configurazione del trapano a colonna.
Che differenza c’è tra le due varianti disponibili?
La differenza è nell’altezza B: una versione misura 130 mm e l’altra 180 mm. Le altre dimensioni dichiarate restano A 220 mm e C 235 mm, mentre il peso passa da 2,7 kg a 3,0 kg.
Il riparo si può regolare in base alla posizione del mandrino?
Sì. I sistemi di ancoraggio alla macchina e di fissaggio dello schermo sono regolabili per posizionare il riparo in funzione della posizione del mandrino.
Questo riparo copre anche la parte posteriore della zona di lavoro?
Sì, è dotato di protezione posteriore con schermo sagomato a C. La schermatura comprende anche uno schermo frontale semi-ottagonale apribile lateralmente.
Lo schermo ha un sistema di sicurezza integrato?
Sì, la cerniera dello schermo integra un microinterruttore di sicurezza con 2 contatti NC. È un elemento da considerare se serve un riparo con comando di sicurezza incorporato.
