Descrizione prodotto
Riparo posteriore per tornio parallelo studiato per la protezione dal lato posteriore della macchina. Il sistema modulare contiene trucioli e liquido lubrorefrigerante e protegge gli addetti ai lavori dal contatto diretto con gli organi mobili accessibili posteriormente. Il fissaggio avviene alla parte inferiore del basamento. La struttura è proposta in più larghezze, da 400 a 2000 mm.
Caratteristiche
La protezione è costituita da pannelli a sgancio rapido e da un pannello protettivo in acciaio diviso in due parti, soluzione che riduce lo spazio durante il trasporto. I pannelli modulari comprendono elementi centrali, inferiori e superiori in lamiera di acciaio.
L’ancoraggio inferiore al basamento avviene tramite un sistema di bracci regolabili in alluminio. La struttura include anche staffe angolari di ancoraggio, staffe angolari di supporto ai pannelli superiori, bracci di sostegno regolabili in tubolare di acciaio e morsetto a croce in acciaio stampato.
Le versioni standard hanno altezza 1200 mm e profondità 600 mm, con larghezze disponibili da 400, 800, 1200, 1600 e 2000 mm. È disponibile su richiesta l’articolo PTO 31/…/T con parte sovrastante inclinata, profondità 550 mm, per una protezione superiore aggiuntiva. La struttura è compatibile con la protezione PTO 12/…, mentre la protezione PTO 12 non è compatibile con l’articolo PTO 31/../T.
In sintesi
- Pannelli modulari a sgancio rapido
- Pannelli in lamiera di acciaio
- Bracci regolabili in alluminio
- Bracci di sostegno in tubolare di acciaio
- Larghezza 400, 800, 1200, 1600 o 2000 mm
- Altezza 1200 mm, profondità 600 mm
- Versione su richiesta con parte sovrastante inclinata, profondità 550 mm
Applicazioni pratiche
- protezione posteriore di tornio parallelo
- contenimento trucioli nelle lavorazioni al tornio
- contenimento del liquido lubrorefrigerante lato posteriore
- integrazione con protezione PTO 12/… nelle configurazioni compatibili
Ambito di utilizzo
torno parallelo
Scheda tecnica
| Struttura |
Sistema modulare per protezione posteriore e contenimento dei trucioli |
| Pannelli |
Pannelli a sgancio rapido |
| Fissaggio |
Alla parte inferiore del basamento |
| Ancoraggio |
Sistema di bracci regolabili in alluminio |
| Bracci sostegno |
Tubolare di acciaio |
| Morsetto |
Morsetto a croce in acciaio stampato |
| Materiale pannelli |
Lamiera di acciaio |
| Configurazione pannello |
Pannello protettivo diviso in due parti |
| Componenti |
Staffe angolari di ancoraggio, staffe angolari, staffe angolari di supporto ai pannelli superiori, pannelli centrali modulari, pannelli inferiori modulari, pannelli superiori modulari |
| Dimensioni |

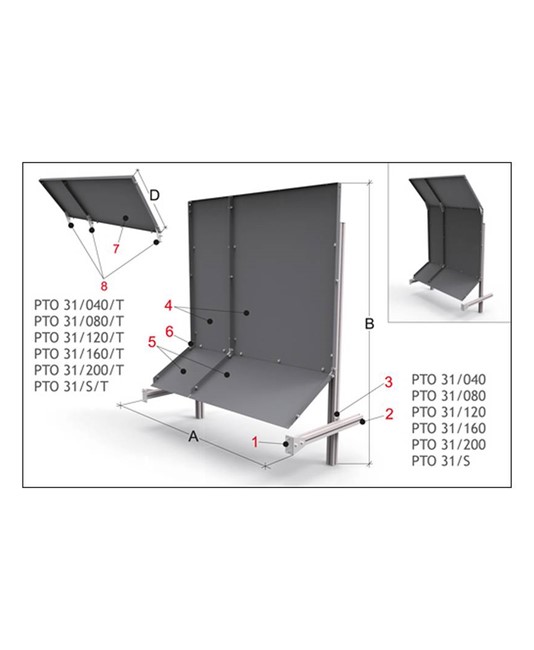

Larghezza A 400, 800, 1200, 1600 o 2000 mm; altezza B 1200 mm; profondità C 600 mm |
| Peso |
13,00 kg, 20,00 kg, 28,00 kg, 34,00 kg o 41,00 kg, in base alla larghezza |
| Versione inclinata |
Articolo su richiesta con parte sovrastante inclinata, profondità D 550 mm |
| Peso versione inclinata |
4,00 kg, 8,00 kg, 12,00 kg, 16,00 kg o 20,00 kg, in base alla larghezza |
| Compatibilità |
Compatibile con la protezione PTO 12/…; la protezione PTO 12 non è compatibile con l’articolo PTO 31/../T |
Domande frequenti
Che differenza c’è tra la versione standard e l’articolo PTO 31/…/T?
La versione standard ha altezza 1200 mm e profondità 600 mm. L’articolo PTO 31/…/T, disponibile su richiesta, aggiunge la parte sovrastante inclinata e ha profondità D di 550 mm.
È compatibile con la protezione PTO 12/…?
Sì, la struttura è compatibile con la protezione PTO 12/…. Resta esclusa la combinazione tra protezione PTO 12 e articolo PTO 31/../T con tetto inclinato.
Come scelgo la larghezza corretta del riparo?
La gamma è disponibile con larghezza A da 400, 800, 1200, 1600 o 2000 mm. La scelta va fatta in funzione della larghezza necessaria sul basamento della macchina.
Il riparo si fissa al basamento del tornio?
Sì, il fissaggio è previsto alla parte inferiore del basamento. L’ancoraggio avviene tramite un sistema di bracci regolabili in alluminio.
